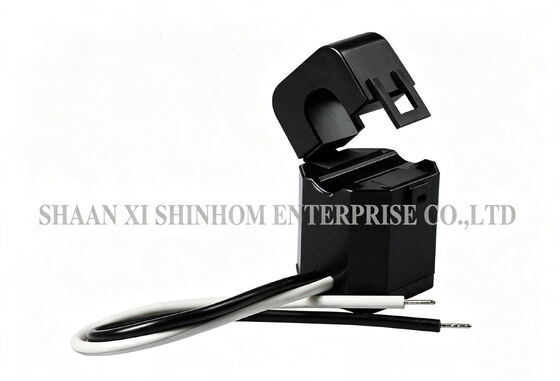

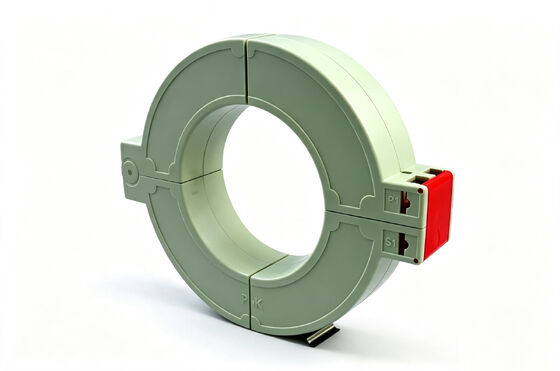

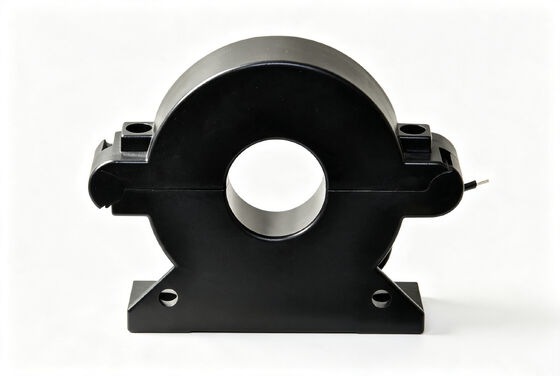

Transformador de Corriente de Núcleo Dividido Serie SCTK681A 50-2000Hz Amplia Frecuencia para Monitoreo de Motores y HVAC

Transformadores de corriente de núcleo dividido serie SCTK681A de 5A-630A compatibles con RoHS

El serie SCTK681A está diseñado para la medición y monitorización de corriente en redes de distribución de energía nuevas o existentes. El rango de medición es de 5A a 630A, con un rango de frecuencia de 50-2000Hz. El producto utiliza una estructura de núcleo dividido que permite una instalación rápida sin desconectar ni retirar cables o barras colectoras. Esto reduce significativamente el costo y el tiempo de instalación. El devanado secundario tiene una resistencia paralela de precisión incorporada, que proporciona una salida segura de bajo voltaje de 0.333VAC o 0-500mA sin necesidad de resistencias de muestreo externas. Error de relación: ≤±1.0%. Error de ángulo de fase: ≤±60 minutos. Rigidez dieléctrica: 2.5KV/1mA/1 minuto. Cumple con RoHS. Se utiliza ampliamente en dispositivos de protección de relés, medición de corriente y potencia de motores, iluminación, compresores de aire, HVAC, sistemas de control de automatización y monitorización de líneas de distribución de energía.

Características

• Rango de prueba: entrada de CA de 5 a 630A, salida de 0 a 0.333V, 0 a 500mA
• Ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes.
• Pueden instalarse sin abrir ningún circuito de cable o barra colectora.
• Una resistencia interna de precisión en el devanado secundario del CT proporciona una salida de bajo voltaje segura.
• Puede ahorrar tiempo y costos de instalación.

Aplicaciones

1. Dispositivo de protección de relés.
2. Medición de corriente y potencia para motores eléctricos, iluminación, compresores de aire, sistemas de calefacción y ventilación, equipos de aire acondicionado y automatización – sistemas de control.
3. Medición, monitorización y protección de corriente para cableado y equipos eléctricos.

Parámetro Eléctrico

Parámetro Mecánico

Selección de tipo

Notas: Las especificaciones del producto se pueden personalizar

Preguntas Frecuentes

P: ¿Requiere el transformador de corriente de núcleo dividido desconexión de energía o extracción de cable durante la instalación?

R: No. La serie SCTK681A utiliza una estructura de núcleo dividido con un núcleo que se abre y se cierra. Se puede instalar sin desconectar ni retirar cables o barras colectoras. Esta característica lo hace especialmente adecuado para proyectos de modernización y aplicaciones donde no se puede cortar la energía, reduciendo significativamente los costos y el tiempo de instalación.

P: ¿Cuál es la función de la resistencia de precisión incorporada?

R: El devanado secundario tiene una resistencia paralela de precisión incorporada. Convierte la señal de corriente directamente en una salida segura de bajo voltaje (0.333VAC) o una señal de corriente estándar (0-500mA). Esto elimina la necesidad de resistencias de muestreo externas. Este diseño simplifica la instalación, mejora la seguridad y ahorra costos de componentes y espacio de instalación.

P: ¿Qué aplicaciones puede cumplir el error de relación de ≤±1.0%?

R: El error de relación de ±1.0% cumple con los requisitos de precisión de la mayoría de las aplicaciones de monitorización de energía industrial, protección de equipos, gestión de energía y control de automatización. Para requisitos de mayor precisión, como la medición de energía, consúltenos para modelos con clases de precisión más altas.
