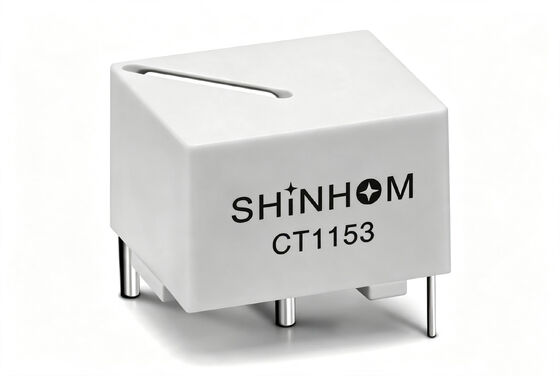

Transformadores de alta frecuencia de sentido de corriente de la serie CT11 para SMPS y control de iluminación

ElLa serie CT11 El transformador sensor de corriente de alta frecuencia montado en PCB está diseñado para aplicaciones de comutación de fuente de alimentación (SMPS).permitir la regulación de la energía a bajo costoLa corriente primaria nominal es25A(máximo40AEl rango de frecuencia es de hasta500 kHz.El producto utiliza unun núcleo de ferrita de alta permeabilidadSe disponen de siete opciones de relación de vueltas estándar:1:50, 1:100, 1:150, 1:200, 1:300, 1:500, y 1:1000, adecuado para diferentes requisitos de precisión de detección.montaje de PCB de perfil bajoEl diseño está disponible en múltiples estilos estructurales.Control de las fuentes de alimentación, control de iluminación y control de interruptoreslas aplicaciones.

• Transformadores de corriente de alta frecuencia para aplicaciones SMPS
• Transformadores de corriente de ferrita de alta permeabilidad
• Transformadores de corriente de bajo perfil
• Transformadores de corriente de montaje en PCB
• Transformadores de rendimiento lineal fiables
• La proporción de vueltas: 1:50:100,1:150,1:200,1:300,1:500,11 000 disponibles
• Muchos tipos diferentes de estructura y estilo para su selección.
• Las hechas a medida son bienvenidas.
• Los transformadores de sentido de corriente proporcionan retroalimentación de salida al circuito de control de pulso que permite la regulación de bajo costo de las fuentes de alimentación de modo de interruptor
• 25A Corriente primaria nominal ((40A máximo)
• Frecuencia máxima de 500 kHz

• Fuentes de alimentación de modo conmutador
• Iluminación
• Control de interruptores

• Resistencia de aislamiento: 500 V de corriente continua > 100 MΩ
• - ¿ Por qué no?
• Rango de temperatura: -40°C a +125°C
• Temperatura de almacenamiento: -40°C a +125°C
• Resistencia al calor de soldadura: 260°C durante 10 segundos
• Marcado: número de la parte y código de fecha

Las notas:Las especificaciones del producto pueden ser personalizadas
