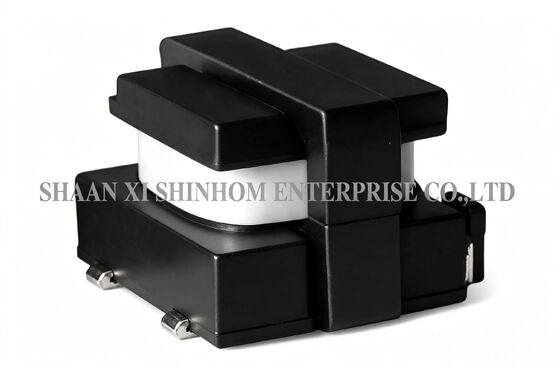

Transformador de corriente de alta frecuencia SMD serie CT02 hasta 18A, la huella más pequeña para convertidores AC-DC y DC-DC

El serie CT02 transformador de corriente de alta frecuencia SMD presenta un diseño de paquete mínimo. La corriente nominal es de hasta 18A. El rango de frecuencia es de 1kHz a 1MHz. Hay cinco opciones de relación de vueltas estándar disponibles: 1:50, 1:100, 1:150, 1:200 y 1:300, adecuadas para diferentes requisitos de precisión de detección. Prueba de tensión de resistencia: 1500VAC, lo que garantiza un aislamiento seguro de alto a bajo voltaje. Cumple con los estándares de retardancia de llama UL94V-0. Las especificaciones eléctricas se basan en pruebas a una temperatura ambiente de 25°C. La corriente nominal se define como el valor de corriente en el que la corriente primaria más la corriente reflejada secundaria (derivación de relación de vueltas) provoca un aumento de temperatura de 40°C. Se utiliza ampliamente en convertidores AC-DC/DC-DC, convertidores POL de punto de carga, circuitos de control de corriente de alta frecuencia y aplicaciones de prueba de corriente de pulso.
