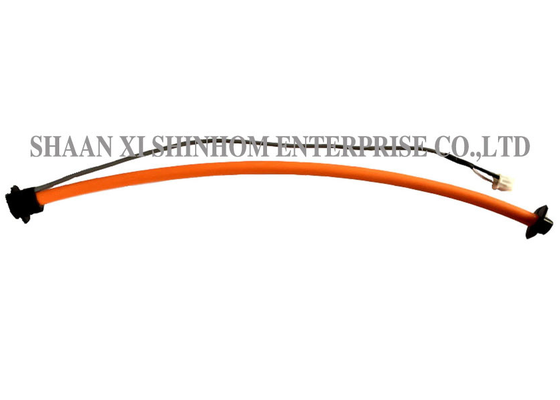

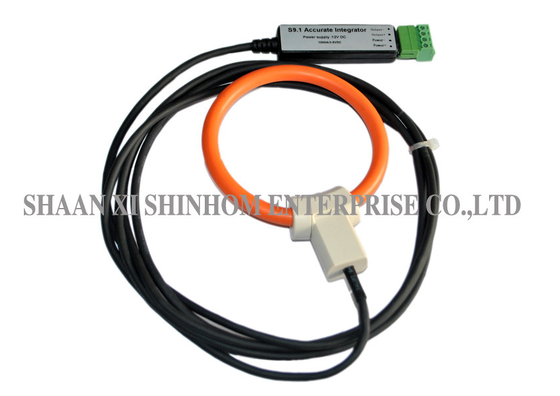

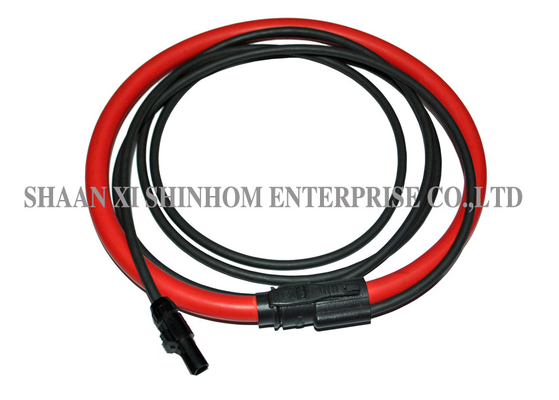

Alta precisión de la bobina de Rogowski Precisión < 1% para los sistemas de medición de potencia y medición distribuida

Este sensor de corriente de bobina Rogowski flexible está diseñado para aplicaciones de monitoreo de alta corriente y medición de energía. Utiliza tecnología avanzada de bobina de núcleo de aire y una estructura flexible de ajuste rápido, adaptándose a conductores primarios de varios tamaños.El producto ofrece alta sensibilidad, alta precisión y excelente linealidad, con una fuerte inmunidad a la interferencia del campo magnético externo. Puede operar de manera estable a largo plazo en entornos de trabajo hostiles (temperatura, humedad, EMI).Se utiliza ampliamente en medición de energía, monitoreo de condiciones, medición distribuida, protección de relés y monitoreo de corriente de alto voltaje. Es una opción ideal para la medición de alta corriente y el análisis de calidad de energía.

Características

• Capaz de acomodar una variedad de tamaños de conductores primarios.
• Caracterizado por alta sensibilidad, precisión, linealidad, mínimo desplazamiento de fase.
• Adecuado para entornos operativos hostiles (temperatura, humedad, EMI).
• Rango de corriente: 100A a 100kA
• Precisión: < 1%
• Desplazamiento de fase: < 1 grados a 50/60Hz (
• Linealidad: ±0.2% de 10% a 100% de la corriente primaria nominal
• Sensibilidad a la posición del conductor primario: ± 2% máximo
• Influencia del campo externo: ± 1.5% máximo
• Voltaje de trabajo de la bobina: 1000VRMS o 1000VDC
• Soporte de sobretensión dieléctrica de la bobina: 5kVRMS durante 1 minuto
• Temperatura de operación: -20ºC a +60ºC
• Cables: Cable blindado, o según necesidad del cliente

Aplicaciones

• Medidores de energía
• Monitoreo de condiciones
• Sistemas de medición distribuida
• Horno eléctrico
• Protección de relés
• Monitoreo de corriente de puesta a tierra
• Monitoreo de corriente de alto voltaje

Especificación

Aquí hay una variedad de especificaciones para que usted elija.

Preguntas frecuentes

P: ¿Cuáles son la precisión y la linealidad de la bobina Rogowski?

R: Esta bobina Rogowski ofrece una precisión de <1% y una linealidad de ±0.2% (dentro del 10%-100% del rango de corriente nominal), asegurando una medición de corriente de alta precisión en todo el rango, adecuada para aplicaciones de medición de energía y monitoreo de precisión.

P: ¿Cuál es el desplazamiento de fase de este producto?

R: A una frecuencia de línea de 50/60Hz, el desplazamiento de fase es <1° (típicamente <0.5°). Un bajo desplazamiento de fase garantiza una medición de potencia precisa, adecuada para el análisis de calidad de energía y la medición de energía.

P: ¿Es este producto sensible a la posición del conductor y a los campos magnéticos externos?

R: La sensibilidad a la posición del conductor es ±2% Máx, y la influencia del campo magnético externo es ±1.5% Máx. Esto indica que la bobina Rogowski tiene una buena inmunidad a los cambios de posición del conductor y a la interferencia del campo magnético externo, asegurando una medición estable y confiable.
