Transformador de sensores de corriente SMD Serie ACSTE12 Hasta 35A para convertidores CC-CC y AC-CC

Transformador de corriente de detección de corriente SMD serie ACSTE12

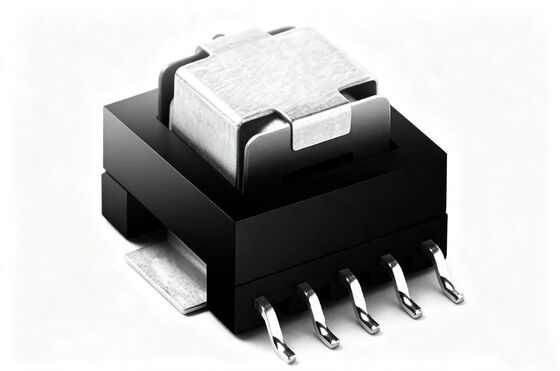

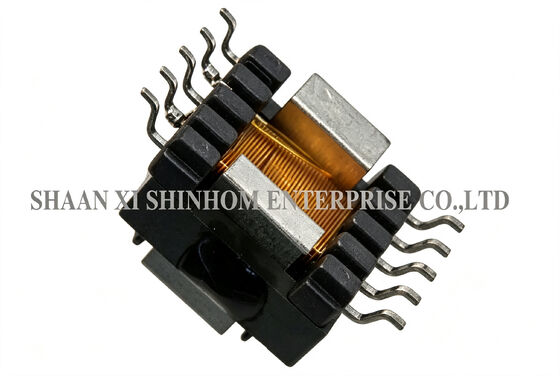

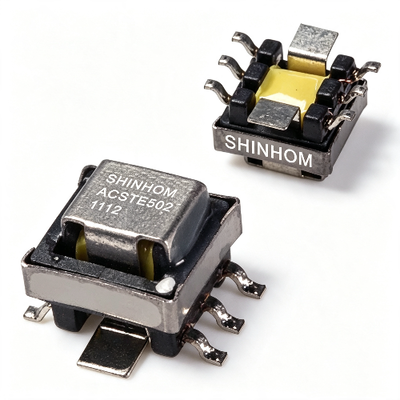

El serie ACSTE12 transformador de corriente de detección SMD está diseñado para la detección de corriente en aplicaciones de convertidores DC-DC y AC-DC. La corriente nominal es de hasta 35 A, con un rango de frecuencia de 1 kHz a 500 kHz. El producto utiliza un paquete SMD de bajo perfil (altura 10 mm, tamaño de pad 19,9 mm × 15,0 mm), compatible con procesos de colocación automatizada y soldadura por reflujo. Hay varios tamaños de núcleo disponibles (EE4.2, EE5, EE8.3, EF12.6) con una gama completa de opciones de relación de vueltas, lo que ofrece una selección flexible. Se utiliza ampliamente en la medición de energía, monitoreo de potencia, CT de protección, convertidores AC/DC y convertidores DC-DC.

CARACTERÍSTICAS

• Altura: 10 mm máx.
• Huella: 19,9 mm X 15,0 mm máx.
• Rango de frecuencia: 1 KHz a 500 KHz
• Corriente nominal: hasta 35 A
• Transformadores de corriente SMD de bajo perfil
• Selección completa de relaciones de vueltas
• EE4.2 EE5 EE8.3 EF12.6 disponibles
• Adecuado para aplicaciones de pick and place
• Resiste soldadura por reflujo

APLICACIONES

1. Transductor de potencia de medidor de energía AC RTU
2. Transformador de corriente de protección
3. Medidor de kilovatios-hora AC
4. Sistema de monitoreo electrónico
5. Convertidores DC/DC
6. Convertidores AC/DC

INFORMACIÓN TÉCNICA

1. Resistencia de aislamiento: 500 V CC >100 MΩ
2. Hi-Pot: 1500 V 1 mA 60 S
3. Rango de temperatura: -40 ℃ a +125 ℃
4. Temperatura de almacenamiento: -40 ℃ a +125 ℃
5. Resistencia al calor de soldadura: 260 ℃ durante 10 segundos
6. Marcado: Número de pieza y código de fecha

Notas: Las especificaciones del producto se pueden personalizar
