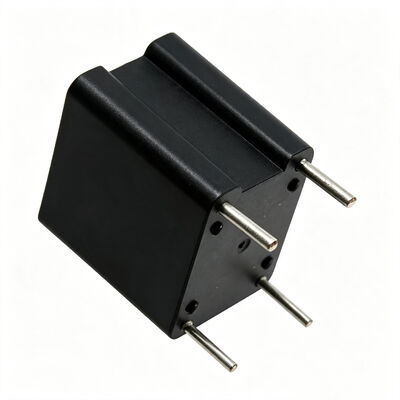

Transformador de corriente de montaje en PCB de alta precisión serie ACST-2 hasta 15A para detección de corriente SMPS

Transformadores de corriente de alta precisión de montaje en PCB de la serie ACST-2 con rango máximo de corriente disponible de hasta 15A

ElLa serie ACST-2El transformador de corriente de alta precisión de montaje en PCB está diseñado para aplicaciones de detección de corriente de alimentación de conmutación. La corriente nominal es de hasta 15A, con un rango de frecuencia de 10 kHz a 200 kHz.Cuatro opciones de relación de vueltas estándar están disponibles: 1:50, 1:100, 1:200, y 1:300El producto utiliza un enrollamiento primario de un giro y un sistema de aislamiento a 130°C. La tensión de aislamiento es de 3750Vrms,que cumplen los requisitos de aislamiento de la IEC 950Es ampliamente utilizado en aplicaciones de muestreo de corriente de suministro de energía de conmutación, protección contra sobrecorrientes y control de retroalimentación.

Características

• Cumple los requisitos de aislamiento de la norma IEC 950
• 3750Vrms de tensión de ruptura primaria a secundaria
• Rango de frecuencia de 10 kHz a 200 kHz
• Rango de corriente: hasta 15A como máximo
• Relación de vueltas: 1:50, 1:100, 1:200, 1: 00 disponible
• Temperatura de funcionamiento: -40 a 85°C

Aplicaciones

• Detección de corriente de alimentación por conmutación

• Circuitos de protección contra sobrecorrientes

• Control de retroalimentación de corriente

• Conversores de potencia de alta frecuencia

• Fuentes de alimentación de conmutación unipolares

• Fuentes de alimentación de conmutación bipolar

• Conversores de corriente continua

• Monitoreo de la corriente de pulso

Información técnica

• Estos transformadores de sentido de corriente tienen un enrollamiento primario de 1 turno, giros secundarios (N) como se indica en el cuadro, y un sistema de aislamiento de 130 °C.
• Los valores de referencia son para el funcionamiento unipolar, 50 kHz, un factor de trabajo del 40% y un aumento de temperatura estimado de 55 °C.
• La corriente máxima útil de detección de picos (IPK) depende del aumento de la temperatura o de la saturación del núcleo, que debe evaluarse en función de las condiciones de funcionamiento.
• Estos transformadores de sentido de corriente se recomiendan para aplicaciones de alimentación en modo de conmutación, unipolares o bipolares, que operan a frecuencias de 10 kHz a 200 kHz.
• El factor de escala (KVI) es proporcional a la resistencia de terminación (RT) y es igual a 1 volt/amperizo cuando RT=NS.
• La inductancia secundaria (Ls) se mide a 15 kHz y 0,5 V para ACST-2050,1 V para ACST-2100, 2 V para ACST-2200 y 3 V para ACST-2300.

Nota: Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

¿Cómo se calcula el factor de escala para la serie ACST-2?

R: El factor de escala KVI es proporcional a la resistencia de terminación RT. La fórmula es KVI = 1V / A × (RT / Ns), donde Ns es el número de vueltas secundarias. Cuando RT = Ns (en Ω), KVI = 1V / A,Significa que 1A de corriente primaria produce 1V de voltaje de salida secundarioPor ejemplo, para el ACST-2050 (Ns=50), con una resistencia de terminación de 50Ω, 1A de corriente primaria produce 1V de salida secundaria.

P: ¿Cómo elegir la relación de vueltas correcta?

R: La selección de la relación de vueltas depende del rango de corriente primaria y del voltaje de muestreo secundario requerido.y es adecuado para la detección de corrientes más grandesUna relación de vueltas más alta (por ejemplo, 1:300) tiene más vueltas secundarias, una corriente de salida más baja y es adecuada para corrientes más pequeñas o aplicaciones que requieren un voltaje de salida más alto.Recomendamos seleccionar basado en el pico de la corriente primaria y el valor de la resistencia de terminación.

P: ¿Cuál es la diferencia entre los modos de operación unipolares y bipolares?

R: En el modo unipolar, la corriente primaria siempre fluye en la misma dirección (positiva o negativa), comúnmente encontrada en topologías como los convertidores de retroceso.la corriente primaria alterna entre positivo y negativoLa serie ACST-2 admite ambos modos. Los datos de rendimiento de referencia se proporcionan a 50 kHz con un ciclo de servicio del 40%.
