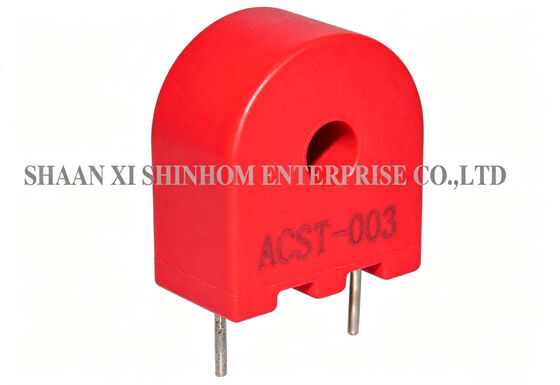

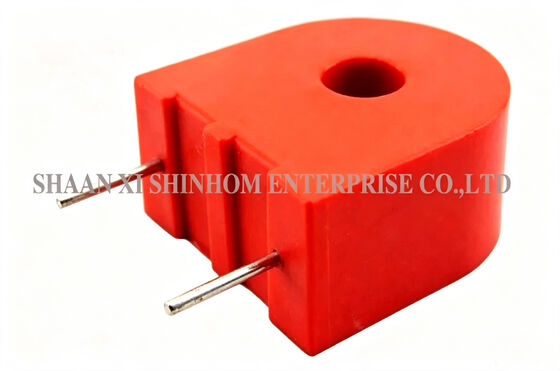

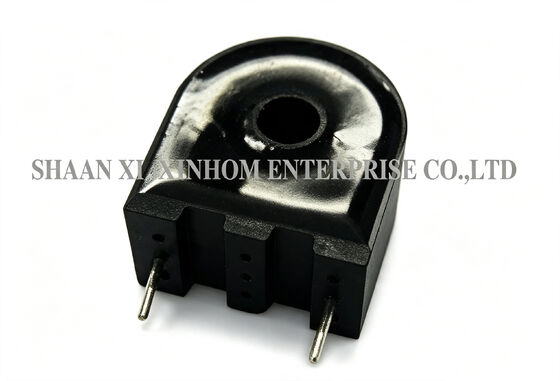

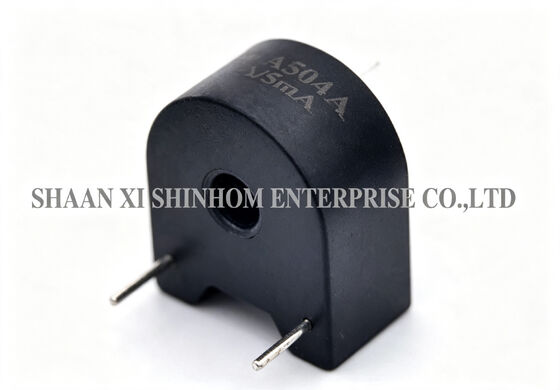

Serie ACST de CT de alta frecuencia en miniatura para medición de energía y monitoreo de potencia

Elserie ACSTEl transformador de corriente de alta frecuencia en miniatura para montaje en PCB está diseñado para aplicaciones de detección de corriente de alta frecuencia, medición de energía y monitoreo de energía. La corriente nominal es de hasta 50 A. Hay cuatro opciones de relación de vueltas estándar disponibles: 1:50, 1:100, 1:200 y 1:300 (también disponibles versiones CT de toma central). El rango de frecuencia de funcionamiento es de 1 kHz a 1 MHz. El producto utiliza un núcleo toroidal y un diseño de perfil bajo. Se monta directamente en la PCB. La carcasa está hecha de material retardante de llama PBT 94V0 con relleno de epoxi, lo que garantiza una estructura estable y confiable. La función inmune a CC garantiza precisión en aplicaciones de detección de corriente que contienen componentes de CC. Resistencia de aislamiento: ≥100 MΩ (500 V CC). Prueba de voltaje soportado: 4000V/1mA/60 segundos. Es ampliamente utilizado en convertidores AC/DC y DC-DC, medidores de energía, transmisores de potencia, circuitos de control de corriente de alta frecuencia y pruebas de corriente de pulso.
