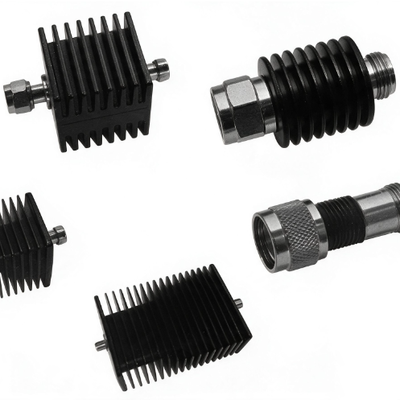

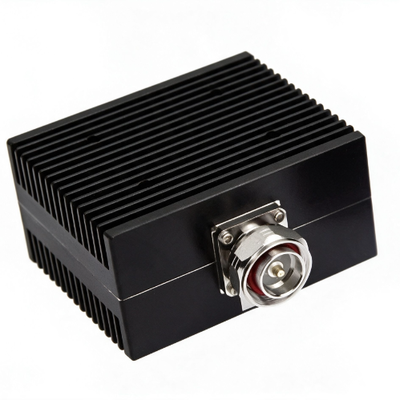

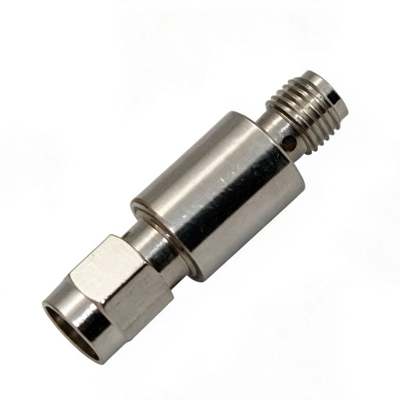

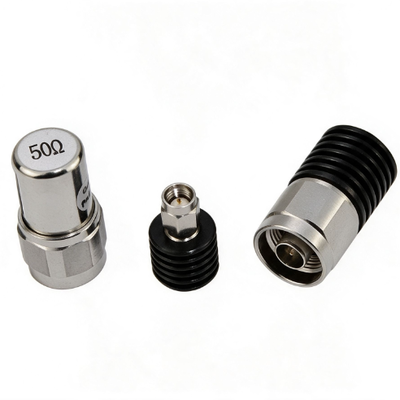

Esta serie deAtenuadores fijos coaxialesLa gama de frecuencias cubre los sistemas de radiofrecuencia y microondas. CC a 67 GHz- Cubre el rango de potencia.de 2W a 1000WLa impedancia estándar es50ΩEl producto ofrece múltiples tipos de conectores, incluyendo1.85 mm,2.4 mm,2.92 mm,3.5 mm,La SMA,El SSMP,No,El TNC, ySe aplicará el procedimiento siguiente:Estos se adaptan a diversos equipos de ensayo y medición y sistemas de comunicación.diseño de VSWR bajoLos sistemas de transmisión eléctrica de alta velocidad se utilizan en el transporte de energía eléctrica y en el transporte de energía.ensayo y medición,Estaciones base de comunicación,amplificadores de potencia, ysistemas de ensayo de envejecimiento multicanal.
Rango de frecuencias de CC a 67 GHz
Rango de potencia de 2W a 1000W
Impedancia estándar 50Ω
Baja VSWR excelente coincidencia de impedancia
Pueden utilizarse varios tipos de conectores
Valores de atenuación de alta precisión
Temperatura de funcionamiento de -55°C a +125°C
Cumplimiento de la Directiva RoHS: cumple las normas medioambientales
| Serie | Tipo de conector | Rango de frecuencia | Rango de potencia (W) | Impedancia (Ω) | VAR (máximo) |
|---|---|---|---|---|---|
| Serie 18 - 1,85 mm | 1.85 mm | DC-67GHz | Entre 2 y 10 | 50 | 1.25 y uno.50 |
| Serie 18 - 2,4 mm | 2.4 mm | DC-50GHz | 2 a 20 | 50 | 1.25 y uno.50 |
| Serie 18 - 2,92 mm | 2.92 mm | DC-42GHz | 1 a 50 | 50 | 1.20 y uno.42 |
| La serie 18 - SMA/3.5 mm | SMA / 3,5 mm | DC-26,5 GHz | 1 a 100 | 50 | 1.20 y uno.40 |
| Sección 18 - N | No | Las emisiones de gases de efecto invernadero | Entre 2 y 300 | 50 | 1.20 y uno.45 |
| Sección 18 - TNC/7/16 | TNC / 7/16 | DC-6GHz | 25 a 1000 | 50 | 1.25 y uno.40 |
Sistemas de ensayo y medición de RF
Compatibilidad de la potencia de la estación base de comunicación
Etapas de salida del amplificador de potencia
Los terminales de comunicación por satélite
Subsistemas de ensayo de envejecimiento multicanal
Las cargas de las antenas ficticias
Puertos de coincidencia del dispositivo de microondas
P: ¿Cuál es la diferencia entre los atenuadores fijos y los terminales?
R: Los atenuadores fijos se utilizan para reducir la potencia de la señal en proporciones precisas (por ejemplo, 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB, etc.).Se utilizan comúnmente para el ajuste de potencia y el ajuste del nivel de señalLas terminaciones se utilizan principalmente para absorber la energía de la señal y coincidir con la impedancia para evitar la reflexión de la señal.
P: ¿Cómo elegir el tipo de conector adecuado?
R: La selección del conector depende principalmente de la frecuencia de funcionamiento, la potencia y la compatibilidad del sistema.1.85 mmsoporta hasta 67 GHz.2.4 mmsoporta hasta 50 GHz.2.92 mmsoporta hasta 42 GHz.3.5 mmsoporta hasta 26,5 GHz.Se aplicará el método de cálculo de las emisiones de CO2.La frecuencia más alta requiere un tamaño de conector más pequeño.
P: ¿Qué impacto tiene VSWR en el sistema?
R: Cuanto más cerca esté VSWR de1:1, cuanto mejor sea el emparejamiento de la impedancia, lo que resulta en menos reflexión de la señal y una mayor eficiencia de transferencia de potencia.y puede incluso dañar los componentes del amplificador de potenciaEsta serie ofrece VSWR tan bajo como1.20:1, garantizando un excelente rendimiento de emparejamiento de impedancia.
P: ¿Cuál es la diferencia entre la potencia máxima y la potencia media?
A: ¿Qué quieres decir?Potencia mediase refiere a la capacidad de manejo de la potencia a largo plazo en condiciones de onda continua (CW).Potencia máximase refiere a la potencia instantánea que se puede manejar bajo condiciones de pulso. La potencia máxima es generalmente mucho mayor que la potencia promedio, pero está limitada por el ancho del pulso y el ciclo de trabajo.Considere ambos en función del tipo de señal (CW o pulso).
