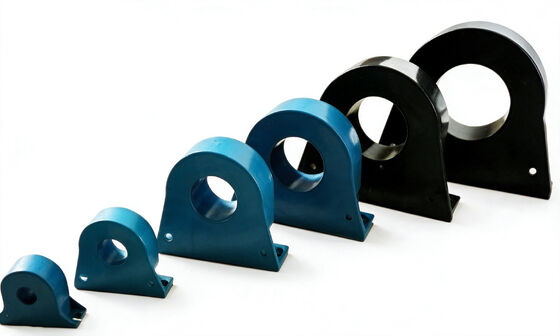

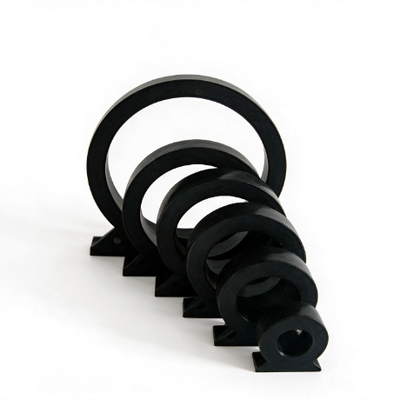

Transformadores de corriente montados con tornillos en miniatura de la serie SCT 0-5000A para monitoreo y protección de la potencia

ElTransformador de corriente miniatura de montaje con tornillo serie SCTestá diseñado para aplicaciones de protección y monitoreo de energía. La entrada nominal cubre0-5000Acon una salida de0-500mA.El producto utiliza unmontaje con tornillosdiseño. La ventana interna es grande, lo que permite el paso directo de cables de alta corriente o barras colectoras de cobre. La instalación es sencilla y rápida. Se conecta una resistencia interna de precisión en paralelo con el devanado secundario, lo que proporciona una salida segura de bajo voltaje. Esto ahorra tiempo y costos de instalación. Precisión de la relación:≤±0,1%. Error de ángulo de fase:≤±5 minutos. Cumple con los requisitos de medición de alta precisión. La carcasa está hecha deABS/UL94-V0material ignífugo. El interior está en maceta de epoxi. Los usos centralesPermalloyonanocristalinoMaterial, adecuado para entornos hostiles. Es ampliamente utilizado ensistemas de distribución de energía,monitoreo de motores,control de iluminación,climatización, ysistemas de control de automatización.

• Entrada nominal – 0-5000A
• Rango de medición: 5%In a 120%In
• Salida nominal: 0-500 mA
• Error de relación – ≤±0,1%
• Error de ángulo de fase – ≤±5 minutos
• Rango de frecuencia: 50-400 Hz
• Rigidez dieléctrica – 2,5 KV/1 mA/1 minuto
• Resistencia de aislamiento – ≥1000MΩ (DC500V)
• Material de la carcasa: ABS/UL94-V0 retardante de llama
• Material del núcleo: aleación permanente o nanocristalino

• Monitoreo de corriente del sistema de distribución de energía.
• Medición y protección de corriente del motor.
• Monitoreo de energía del sistema de iluminación
• Monitoreo de corriente del compresor de aire
• sistemas de climatización
• Dispositivos de protección de relés
• Equipos de monitoreo de potencia y energía.
• Sistemas de control de automatización.

P: ¿Cuál es la precisión de relación de este transformador de corriente?

R: Elserie SCTofrece precisión de relación de≤±0,1%y error de ángulo de fase de≤±5 minutos. Esta es una clase de alta precisión. Es adecuado para aplicaciones de monitoreo de energía, medición de energía y protección de relés que requieren una alta precisión de medición.

P: ¿Qué es la estructura pasante de una sola vuelta? ¿Qué se debe tener en cuenta durante la instalación?

R: La estructura pasante de una sola vuelta significa que el cable medido o la barra colectora de cobre pasa directamente a través de la ventana central del transformador. No es necesario enrollar bobinas alrededor del transformador. Durante la instalación, asegúrese de que el conductor medido pase por el centro de la ventana para obtener la mejor precisión de medición. El tamaño de la ventana debe coincidir con el cable o barra colectora medida.

P: ¿Por qué la salida secundaria es de bajo voltaje seguro?

R: El devanado secundario está conectado en paralelo con una resistencia interna de precisión. Esto convierte la señal actual en una salida de señal de bajo voltaje (≤0,5 V), garantizando la seguridad de los operadores y de los equipos de medición conectados. Este diseño también elimina la necesidad de resistencias de muestreo externas, lo que ahorra tiempo y costos de instalación.
