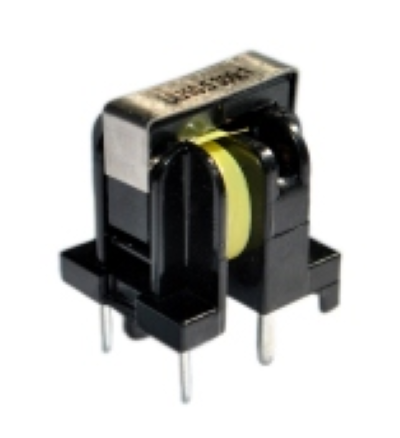

Transformadores de corriente de protección de la serie ACST11 para sistemas de monitorización y ensayo

ElLa serie ACST11El transformador de corriente de grado de protección adopta undiseño de bobina dividida (marco dividido), proporcionando un excelente rendimiento de aislamiento y ununa resistencia dieléctrica de hasta 3000 VrmsEs adecuado para aplicaciones tales como el monitoreo de corriente protectora, los sistemas de protección de ensayo y el monitoreo electroquímico.

Este transformador de corriente cumple conNormas de sistemas de aislamiento de clase B con certificación ULSu estructura compacta permite una fácil integración en equipos de espacio limitado.

La serie ACST11 ofrece múltiples opciones de relación de vueltas que van desdeEntre 100 y 1500 vueltas, con un rango de inductancia secundaria deEntre 40 mH y 6800 mH, y una potencia máxima de corriente primaria de12 A a 300 A, lo que permite una adaptación flexible a diversos requisitos de detección y medición actuales.

• Aislamiento de la clase UL B- Alta resistencia térmica, rendimiento fiable

• Fuerza dieléctrica 3000Vrms¢ Excelente aislamiento de seguridad

• Diseño de la bobina dividida¢ Mejor aislamiento, seguridad superior

• Envase compactoAhorra espacio en PCB

• Rango de relación de giro¥ 100T a 1500T

• Inductividad secundaria️ 40mH a 6800mH

• Corriente primaria máxima️ 12A a 300A

• Control de la corriente de protecciónProtección contra sobrecorrientes en sistemas de energía

• Sistemas de protección de ensayo¢ Pruebas del dispositivo de protección del relé

• Monitoreo electroquímicoDetección de corriente en procesos electroquímicos

• Equipo de control industrialProtección del motor y vigilancia del estado

• Sistemas de suministro de energía¢ Detección de corriente de alimentación por conmutación

P: ¿Cuál es el grado de aislamiento del transformador de corriente de la serie ACST11?

A: ¿Qué quieres decir?La serie ACST11 cumple con el sistema de aislamiento de clase B certificado por UL (130 °C) y ofrece una resistencia dieléctrica de hasta 3000 Vrms,garantizar una alta seguridad y fiabilidad en aplicaciones exigentes.

P: ¿Cuáles son las ventajas del diseño de la bobina dividida?

A: ¿Qué quieres decir?La estructura de bobina dividida mejora la separación de aislamiento primario a secundario, mejorando la capacidad de resistencia a la tensión.que ayuda a reducir la complejidad de la fabricación y el costo total de producción.

P: ¿Cómo puedo seleccionar el modelo de relación de vueltas adecuado?

A: ¿Qué quieres decir?La selección debe basarse en la corriente primaria máxima de la aplicación.ACST11-201 (con una potencia máxima de 270 A)garantizar un margen de diseño suficiente y un funcionamiento fiable.
