Inicio /Productos/Inductor del poder de la INMERSIÓN/Inductor de potencia moldeado SMD de la serie LPM6030B con perfil ultrabajo de 3,0 mm, corriente de saturación alta (39A) y DCR ultrabaja para circuitos de potencia de alta corriente

Inductor de potencia moldeado SMD de la serie LPM6030B con perfil ultrabajo de 3,0 mm, corriente de saturación alta (39A) y DCR ultrabaja para circuitos de potencia de alta corriente

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Inductor de potencia SMD de perfil ultrabajo de 3

,

0 mm

,

Inductor de potencia moldeado de corriente de alta saturación
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: LPM6030B
Documento: LPM6030B Series_.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto

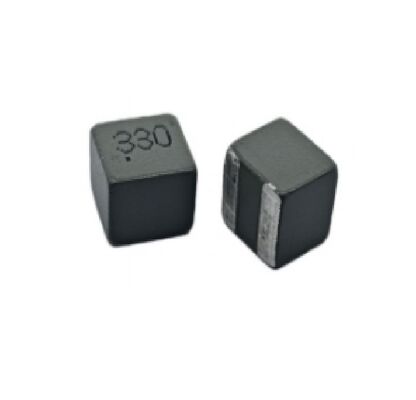

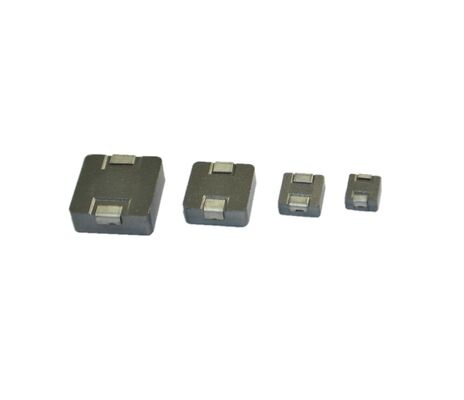

Inductores de potencia moldeados SMD Serie LPM6030B
Diseñada para circuitos de energía de alta corriente con espacio limitado, la serie LPM6030B representa un avance en la tecnología de inductores de bajo perfil, con una altura notablemente delgada de solo 3,0 mm.Utilizando núcleos avanzados de polvo de hierro carbonilo, estos inductores de potencia SMD ofrecen un rendimiento de corriente de saturación excepcionalmente alto, con calificaciones de hasta 39A, lo que garantiza un funcionamiento estable en condiciones de carga exigentes.Su DCR ultra bajo minimiza las pérdidas de conducción, por lo que son ideales para diseños de conversión de potencia de alta eficiencia y alta densidad en electrónica portátil y compacta.
Características clave
  • Rango de inductancia: de 0,18 μH a 3,3 μH (± 20% @0Adc)
  • Corriente térmica nominal (IDC): de 8A a 32A
  • Corriente de saturación (Isat): de 12,2 A a 39 A
  • DCR (tipo): de 1,59 a 19,92 mΩ
  • Frecuencia de auto-resonancia (tipo): de 26 MHz a 141 MHz
  • Profile muy bajo: 6,6 mm x 6,4 mm x 3,0 mm
  • 100% libre de plomo y conforme a la Directiva RoHS
  • Temperatura de funcionamiento: -40°C a +165°C
Especificaciones técnicas
Parámetro Rango/valor
Rango de inductancia 0.18μH a 3.3μH (± 20% @0Adc)
Corriente térmica nominal (CTI) 8A a 32A
Corriente de saturación (Isat) 12.2A a 39A
DCR (típico) 1.59 mΩ a 19.92 mΩ
Frecuencia de auto-resonancia de 26 MHz a 141 MHz
Las dimensiones 6.6 mm x 6.4 mm x 3.0 mm
Temperatura de funcionamiento -40°C a +165°C
Aplicaciones
  • Conversores de alta corriente de CC/DC para suministro de energía de CPU y GPU en ordenadores portátiles y ultrabook
  • Módulos de gestión de energía (PMM) en teléfonos inteligentes, tabletas y pantallas LCD
  • Fuentes de alimentación a bordo para equipos de redes y comunicaciones
  • Conversores de punto de carga (PoL) en servidores y dispositivos de almacenamiento
  • Electrónica de consumo portátil, incluidos los DSC, DVC y PDA
Preguntas frecuentes
¿Cuál es la principal ventaja de la altura de 3,0 mm del LPM6030B?
El perfil ultra bajo de 3,0 mm permite la integración en dispositivos modernos extremadamente delgados, como portátiles delgados y módulos compactos, donde la altura Z es críticamente limitada.
¿Cómo beneficia a los convertidores de CC/CC la alta saturación de corriente?
Una alta corriente de saturación garantiza que el inductor mantenga su inductancia en condiciones de alta carga, evitando la caída del rendimiento y garantizando una salida de voltaje estable en aplicaciones de CPU / GPU VRM.
¿Estos inductores son adecuados para conmutación de alta frecuencia?
Sí, con una SRF típica de hasta 141 MHz para modelos de inductancia más baja, son estables para su uso en fuentes de alimentación de modo de conmutación de alta frecuencia.
¿Qué indica la corriente térmica nominal (CTI)?
Es la corriente continua la que hace que la temperatura del inductor aumente aproximadamente 40 °C por encima del ambiente, proporcionando una guía para la gestión térmica en funcionamiento continuo.
