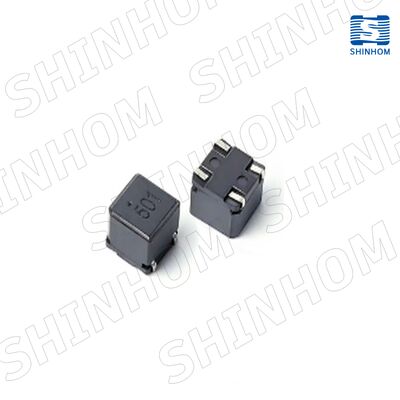

Inductancia de modo común compatible con AEC-Q200 serie LQH6050S con alta impedancia de modo común en encapsulado SMD compacto para supresión de EMI

5000
MOQ
LQH6050S Series AEC-Q200 Compliant Common Mode Choke with High Common Mode Impedance in Compact SMD Package for EMI Suppression
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Inductancia: 1,5-10 µH
Impedancia CM: 600-3000 Ω a 10MHz
Corriente nominal: 3,1-5,6 A a 125 °C
DCR: 4-17 mΩ
Tensión nominal: 80VDC
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS/ISO/UL/CE/IATF16949/CNAS
Número de modelo: Serie LQH6050S
Documento: LQH6050S series_.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Serie LQH6050S AEC-Q200 SMD Estrangulación de modo común para supresión EMI de la línea de alimentación
Resumen del producto

La serie LQH6050S es un estrangulador SMD de modo común compacto y moldeado diseñado para una supresión superior del ruido EMI en líneas de potencia y señal.Es adecuado para aplicaciones automotrices e industriales donde se requiere fiabilidad en condiciones adversas..

Características clave
  • Conforme a la norma AEC-Q200 para la fiabilidad de tipo automotriz
  • El paquete SMD compacto ahorra espacio en la placa
  • Alta impedancia de modo común para un filtrado EMI eficaz
  • Construcción moldeada robusta apoya el montaje automatizado de PCB
  • Ideal para el filtrado de potencia, la reducción del ruido de las líneas de señal y el cumplimiento EMC
Características eléctricas (@25°C)
Número de la parte Inductancia (μH) Min. Impedancia CM (Ω) @10MHz Tipo. Corriente nominal (A) @ 125°C DCR (mΩ) máximo. Resistencia al aislamiento (MΩ)
Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán. 1.5 600 5.6 4 ≥ 10 años
Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán. 3.5 1200 4.4 7 ≥ 10 años
Se aplicará el procedimiento siguiente: 6.5 1800 3.7 11 ≥ 10 años
Las condiciones de los productos de la categoría LQH6050S-501 serán las siguientes: 10 3000 3.1 17 ≥ 10 años
Especificaciones generales
  • Corriente nominal basada en un aumento de la temperatura de 20 °C en el Irms
  • Prueba de inductancia: 0,1 V, 100 kHz
  • Válvulas de carga de la corriente eléctrica
  • Válvula de resistencia: 200VDC
  • Temperatura de funcionamiento: -55°C ~ +150°C (incluido el aumento de temperatura)
  • Temperatura de almacenamiento: -55 °C ~ + 150 °C
  • Embalaje: cinta y bobina (300 piezas por bobina)
Aplicaciones
  • Electrónica para el sector del automóvil (ECU, infoentretenimiento, ADAS)
  • Líneas eléctricas industriales e interfaces de señales
  • Equipo de comunicación
  • Anulación del ruido de los convertidores CC-CC y filtros de potencia
Ventajas del producto
La estructura moldeada proporciona una excelente resistencia mecánica y resistencia al calor,mientras que la alta impedancia de modo común asegura una atenuación efectiva del ruido no deseado sin afectar la frecuencia de señal deseada.
