Inicio /Productos/Inductor del poder de la INMERSIÓN/Inductor de tambor de 3 pines serie LCHB: inductor de orificio pasante vertical para circuitos de refuerzo LED y zumbador piezoeléctrico

Inductor de tambor de 3 pines serie LCHB: inductor de orificio pasante vertical para circuitos de refuerzo LED y zumbador piezoeléctrico

100
MOQ

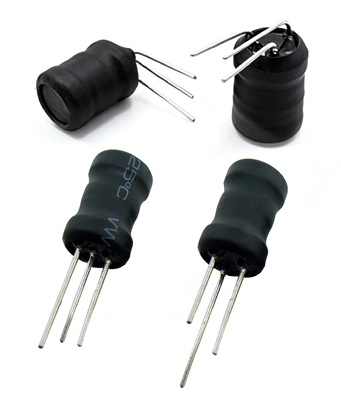

LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Frecuencia nominal: 50Hz o 60Hz
Fuerza dieléctrica: 2,5 kV/1 mA/1 min.
Solicitud: Sistemas de monitoreo, gestión de energía y protección de energía.
Humedad relativa: 10%~95%
Resaltar:

Inductor de tambor con orificio pasante vertical

,

Inductor de tambor con zumbador piezoeléctrico

,

Inductor de tambor de 3 pines serie LCHB
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS/ISO/UL/CE/IATF16949/CNAS
Número de modelo: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Documento: LCHB0608-3W Series.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto

Inductor de tambor de 3 pines de la serie LCHBCuenta con una estructura vertical de orificio (DIP) y un diseño de bobinado central, proporcionando una solución compacta, rentable y ligera para varias aplicaciones electrónicas de baja potencia.Esta serie de inductores de núcleo de tambor de 3 pines incluyeEl importe de las contribuciones de los Estados miembros a la financiación de las inversiones en infraestructuras de infraestructuras de infraestructuras de infraestructuras de infraestructuras de infraestructurasopciones de tamaño, conConfiguraciones de enrollamiento A, B y CEl rango de inductancia abarca de 0,02mH a 300mH, con una resistencia de CC tan baja como 0,02Ω, lo que garantiza un almacenamiento de energía eficiente y un rendimiento eléctrico estable.Con su tamaño compacto, estructura simple y rendimiento confiable, la serie LCHB se utiliza ampliamente en controladores de aumento de zumbido piezo, circuitos de aumento de mini LED, convertidores micro DC-DC, filtración de señales de electrónica de consumo,y módulos de audio electrónicos para juguetes.

Características
  • Estructura DIP vertical de 3 pines
  • Diseño de enrollamiento centrado
  • Tamaño compacto y construcción ligera
  • Bajo costo para la producción en masa
  • Rango amplio de inductancia: 0,02mH 300mH
  • Baja resistencia de corriente continua: hasta 0,02Ω
  • Las dimensiones múltiples: LCHB0608 / 0810 / 0912 / 1016
  • Configuración de enroscamiento múltiple: A, B, C
Especificaciones de las series de productos
Serie Dimensiones (mm) Rango de inductancia (mH) Rango de DCR (Ω) Rango de relación de vueltas (N1:N2) Aplicaciones típicas
Los datos de los datos de los Estados miembros deben ser publicados en el Diario Oficial de la Unión Europea. 6 × 8 0.02 ~ 80 0.05 ~ 1400 1:1.1 ~ 1:18.4 Dispositivos portátiles ultracompactos
Los datos de los datos de los Estados miembros de la Unión Europea 8 × 10 0.04 ~ 120 0.8 ~ 275 1:1.6 ~ 1:23.3 Circuitos de conversión de impulso general
LCHB0912-3W 9 × 12 0.10 ~ 200 0.6 ~ 400 1:1.6 ~ 1:26.3 Aplicaciones de refuerzo y filtración de potencia media
Los requisitos de la norma se aplican a las personas físicas y jurídicas. 10 × 16 0.47 ~ 160 2.8 ~ 200 1:10.1 ~ 1:17.7 Circuitos de convertidores de potencia superior

Nota:Las especificaciones anteriores representan rangos de parámetros típicos para cada serie.

Todos los productos de la serie LCHB están disponibles conConfiguraciones de enrollamiento A, B y C, proporcionando opciones flexibles para diferentes topologías de circuitos, requisitos de relación de vueltas y diseños de diseño de PCB.

Aplicaciones
  • Circuitos de conducción de piezobuzzerLa generación de impulsos de alta tensión y la conversión de impulsos
  • Conversores de refuerzo LED compactos¢ Aplicaciones de almacenamiento de energía y aumento de tensión
  • Conversores de potencia de corriente continua en miniaturaConversión de potencia y filtración de salida
  • Filtración de la electrónica de consumo supresión del ruido y estabilización de la señal
  • Juguetes y electrónica de audioProcesamiento de audio y circuitos de alimentación compactos
Preguntas frecuentes

¿Puede un tambor de 3 pinesinductor¿Sustituir un transformador en los circuitos de refuerzo?

A: ¿Qué quieres decir?La serie LCHB utiliza una estructura de doble enrollamiento central en un solo núcleo magnético,que permite aumentar el voltaje y las funciones de transferencia de energía similares a un pequeño transformador en circuitos electrónicos compactos.

P: ¿Cómo puedo elegir el tamaño de serie adecuado de LCHB?

A: ¿Qué quieres decir?Seleccione el tamaño adecuado de acuerdo con la potencia requerida, el espacio del PCB, el valor de la inductancia y el voltaje de salida.mientras que los modelos más grandes proporcionan una mayor capacidad de almacenamiento de energía.

P: ¿Cuáles son las diferencias entre las configuraciones de enrollamiento A, B y C?

A: ¿Qué quieres decir?Las versiones A, B y C representan diferentesestructuras de enrollamiento y configuraciones de plomodiseñados para diferentes diseños de PCB y requisitos de conexión de circuitos.

El principal factor de selección es el diseño del diseño de la PCB, la disposición de los pines y los requisitos de la estructura de enrollamiento.

P: ¿Cuál es la resistencia al calor de soldadura del inductor de la serie LCHB?

A: ¿Qué quieres decir?El inductor de tambor de la serie LCHB puede soportarTemperatura de soldadura de 260 °C durante 10 segundosTambién proporciona una excelente resistencia a los disolventes de acuerdo con MIL-STD-202E, por lo que es adecuado para procesos de soldadura por onda y de soldadura manual.
