Name: Transformador de alta precisión de corriente primaria de 15A de 60 mH de inductancia secundaria de corriente de sentido para 50 kHz a 500 kHz Monitoreo de potencia de PCB
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: ACST0908
Availability: InStock

Caracteristicas Galería Descripción de producto Habla Ahora.

Caracteristicas

Especificaciones

Resaltar:

Transformador de detección de corriente de alta precisión

Transformador de detección de corriente para monitorización de potencia en PCB

Información básica

Lugar de origen: Porcelana

Nombre de la marca: SHINHOM

Certificación: RoHS

Número de modelo: ACST0908

Documento: ACST0908 Series_.pdf

Pago y Envío Términos

Tiempo de entrega: 2 ~ 8 semanas

Condiciones de pago: LC, T/T

Galería

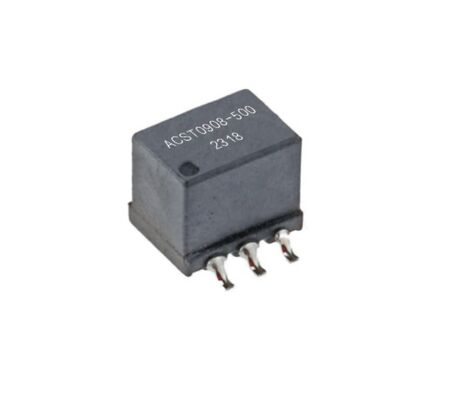

Transformador de alta precisión de corriente primaria de 15A de 60 mH de inductancia secundaria de corriente de sentido para 50 kHz a 500 kHz Monitoreo de potencia de PCB

Descripción de producto

Transformador de detección de corriente compacto de alta precisión para monitoreo de energía de PCB

ElSerie ACST0908es una familia de alto rendimiento deTransformadores de detección de corrienteDiseñado para un monitoreo preciso de la corriente CA en la electrónica de potencia moderna. Diseñado paraAplicaciones de montaje en PCB, estos transformadores compactos ofrecen relaciones de transformación estables, DCR bajo y un sólido rendimiento de aislamiento, lo que los hace ideales para fuentes de alimentación de modo conmutado, circuitos de control de motores, sistemas de iluminación y equipos de automatización industrial.

Con calificaciones actuales primarias de15A, e inductancia secundaria hasta60 MH, la serie ACST0908 proporciona un funcionamiento confiable en un amplio rango de frecuencia desde50 kHz a 500 kHz. Cada modelo presenta una construcción optimizada para garantizar una precisión de salida constante y una excelente estabilidad térmica en diferentes condiciones de carga.

Como parte del avanzadoSensores de corriente CAUtilizada en bucles de retroalimentación y monitoreo de energía, la serie ACST0908 ayuda a los ingenieros a lograr mayor eficiencia, seguridad y control en sistemas de CA de misión crítica.

Características clave

Construcción compatible con RoHS
Garantiza materiales respetuosos con el medio ambiente adecuados para el montaje electrónico moderno.
Opciones de relación de giros precisos
Disponible en1:50,1:100, y1:200Configuraciones para un diseño de sistema flexible.
Operación de alta frecuencia
Ideal para aplicaciones de50 kHz a 500 kHz, compatible con SMPS eficiente y retroalimentación del motor.
Paquete compacto de montaje en PCB
Diseño de tamaño reducido compatible con soldadura por reflujo automatizada.
Fuerte aislamiento eléctrico
Resiste1,2 kilovoltiosTensión de aislamiento entre los devanados primario y secundario.
Baja resistencia primaria
Solo7 mΩ, minimizando la pérdida de energía en rutas de alta corriente.
Fiable a temperaturas extremas
Rango de funcionamiento al aire libre:-40°C a +150°C
Almacenamiento:-40°C a +125°C

Características eléctricas a 25 °C

Número de pieza	Relación de vueltas	Segundo. Inductancia (mH) Mín. (10 kHz, 0,1 V)	DCR Max (Primario / Secundario)	Tensión de aislamiento (kV)	Resistencia terminal para 1 Vout / 1 A in (Ω)
ACST0908-500	1:50	3.8	7,0 mΩ / 0,5 Ω	1,2 kilovoltios	50 Ω
ACST0908-101	1:100	14.8	7,0 mΩ / 3,2 Ω	1,2 kilovoltios	100 Ω
ACST0908-201	1:200	60.0	7,0 mΩ / 6,6 Ω	1,2 kilovoltios	200 Ω

Características físicas e información de bobinado

Dimensiones:10,8 × 9,0 × 8,2 mm
Paso de clavija:2,54 milímetros
Paquete compatible con montaje en superficie
Patrón de terreno sugerido:Diseño de 6,38 mm × 11,8 mm
Pines primarios:1-2-5-6
Pines secundarios:3-4

Aplicaciones

Aeronaves y equipos aeroespaciales
Monitoreo de precisión para sistemas de aire acondicionado de misión crítica.
Dispositivos submarinos y marítimos
Detección de corriente estable en condiciones ambientales adversas.
Sistemas de control de plantas de energía
Dispositivos de transporte
Trenes, barcos, módulos de potencia para automóviles.
Equipos de iluminación LED/CCFL
Medición de retroalimentación en circuitos excitadores de alta frecuencia.
Control de motores y automatización industrial
Equipo de procesamiento de datos
Fuentes de alimentación para servidores, convertidores DC/AC de alta eficiencia.
Sistemas de monitoreo de seguridad y prevención de desastres
