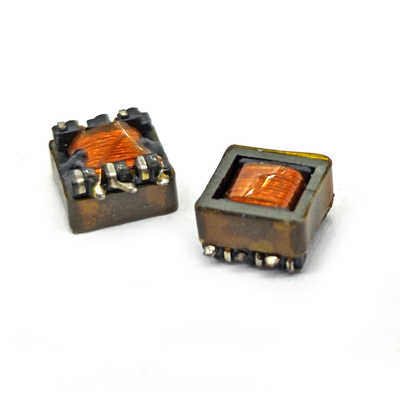

Diseñada para soluciones de alimentación conmutada compactas, la serie STEEC6.2 utiliza núcleos de ferrita EEC6.2 con bobinas fenólicas certificadas por UL. Bobinada con precisión con alambre esmaltado de poliuretano de 180℃, ofrece una estabilidad de inductancia de ±15% y aislamiento reforzado (0,5 kV CA). Con cinta de alta temperatura #1218 y encapsulado de barniz, funciona de forma fiable a temperaturas ambiente de 130℃. Ideal para aplicaciones industriales y de consumo con espacio limitado.
Parámetros Eléctricos
Modelo | Inductancia (L6-4) | Inductancia (L3-1) | DCR (R6-4) | DCR (R3-1) | Prueba Hi-Pot (PRI-SEC/BOBINA-NÚCLEO) |
---|---|---|---|---|---|
STEEC6.2-001 | 830μH ±15% | 5.3μH ±15% | ≤11.0Ω | ≤200mΩ | 0.5kV CA, 50Hz, 2mA, 1s |
STEEC6.2-002 | 830μH ±15% | 20μH ±15% | ≤11.0Ω | ≤450mΩ | 0.5kV CA, 50Hz, 2mA, 1s |
*Condiciones de prueba: 1kHz, 0.25V para inductancia; EPE 7112 para Hi-Pot* |
Lista de Materiales
Bobina: Fenólico T375J (UL 594VΦ, 130℃)
Núcleo: Ferrita EEC6.2 K2.3P
Alambre: Poliuretano GRD2/GRD3 (180℃)
Cinta: #1218 (180℃)
Barniz: T42604 (130℃)
Aplicaciones
Sistemas de Alimentación Industrial:
Convertidores CC/CC aislados ≤20W
Módulos de alimentación auxiliar para PLC
Electrónica de Consumo:
Unidades de retroiluminación de controladores LED
Circuitos de retroalimentación de cargadores USB-C
Diseños Críticos para la Seguridad:
Aislamiento reforzado para fuentes de alimentación médicas
Regulación de voltaje de la placa de control HVAC
