Transformador planar POE de alta eficiencia de 150 W con entrada de 36 V a 57 V y frecuencia de conmutación de 200 kHz a 700 kHz

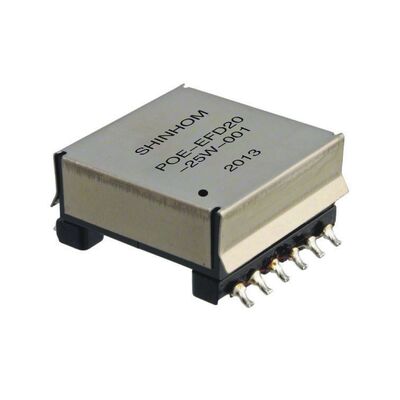

El transformador de convertidor POE de alto rendimiento de perfil bajo es un transformador POE construido específicamente para aplicaciones de energía PoE compactas y de alta densidad.Diseñado como un transformador convertidor de POE plano hacia adelante, admite un amplio rango de entrada (36V-57V) y una clase de potencia de hasta 150W, proporcionando una conversión de potencia aislada confiable en sistemas con espacio limitado, incluidos teléfonos IP, cámaras de vigilancia,APs inalámbricos y dispositivos IoTEste producto es compatible con RoHS y admite aislamiento reforzado hasta 1500VDC.

• Rango de potencia y entrada:Apoya hasta150 Wcon voltaje de entrada nominalLas demás:, optimizado para arquitecturas de potencia PoE.
• Topología del convertidor hacia adelante:Optimizado para arquitecturas de convertidores hacia adelante (incluyendo opciones de puente medio / completo y sujeción activa) para una alta eficiencia de conversión y un rendimiento estable.
• Operación de alta frecuencia:Frecuencia de cambio optimizada entre200 kHz - 700 kHz, lo que permite la complejidad magnética y diseños de alta densidad -- una opción de transformador de alta frecuencia confiable para los sistemas de energía modernos.
• Diseño de bajo perfil:Profile muy bajo con un10.5 mm (ajustable)altura para los conjuntos SMD delgados y los diseños de tablas ajustadas.
• Alto rango de aislamiento y temperatura:Calificación de aislamiento1500 VDCy temperatura de funcionamiento/almacenamiento amplia-40 °C a +125 °Cpara un rendimiento de campo robusto.
• Cumplimiento y materiales:Sin plomo, conforme a RoHS; terminación terminada con Sn-0,7Cu. Las variantes seleccionadas citan el cumplimiento de la IEC60950 cuando corresponda.
• Aplicaciones Versatilidad:Diseñado específicamente como un transformador POE para la entrega de energía PoE, es ideal para cámaras de vigilancia, teléfonos IP, puntos de acceso inalámbricos y otros dispositivos IoT / Edge impulsados por PoE.

• Topología:Convertidor de avanzada (suporta las topologías de puente medio/pleno y de sujeción activa).
• Frecuencia de cambio:200 kHz - 700 kHz (optimizado).
• Voltado de aislamiento:1500 VDC (condiciones de ensayo típicas de alta potencia indicadas en la ficha de datos).
• Temperatura de funcionamiento:-40°C a +125°C (incluido el aumento de la propia temperatura).
• Perfil:Bajo perfil,10.5 mm como máximo(regulable en algunas variantes de paquete).

• La potencia:Clase 50W-150W según el modelo; configuraciones de 120W/150W comúnmente utilizadas para etapas de potencia PoE.
• Variaciones típicas / Inductividad / DCR:En la ficha de datos del producto se proporcionan múltiples devanados y valores OCL/LK específicos de las piezas para una correspondencia precisa del diseño (ver las tablas de la ficha de datos para los números de piezas POE-TP65-116 ~ POE-TP65-130).Los diseñadores deben elegir el número de piezas que coinciden con la relación de vueltas objetivo y la inductancia de fuga para su topología de convertidor.

• Sistemas de energía PoE:Fuentes de alimentación PoE centralizadas, mediados y inyectores PoE.
• Vigilancia:Alimentación de cámaras IP y módulos PTZ donde se requiere un perfil bajo y aislamiento.
• Red empresarial:APs inalámbricos y teléfonos VoIP/IP que requieren una alimentación aislada confiable.
• Dispositivos IoT y Edge:Módulos de potencia de bajo perfil para sensores compactos y dispositivos de entrada.

• Optimizado para las topologías modernas de PoE. Magnéticos compactos y de alta frecuencia reducen el área de PCB y mejoran las características térmicas.
• El aislamiento robusto y el amplio rango de temperaturas garantizan la fiabilidad en el campo en aplicaciones industriales y comerciales.
• Las múltiples variantes de piezas y las opciones de devanado permiten a los diseñadores combinar la relación de vueltas, la inductancia de fuga y el DCR con los diseños de convertidores de avance para un rendimiento máximo.

Para la selección de piezas, consulte las tablas de las hojas de datos (serie POE-TP65) para obtener las curvas exactas, los valores de OCL, LK, DCR y hi-pot por número de piezas.Se muestran ejemplos de series y huellas mecánicas en la hoja de datos para apoyar el diseño del diseño de las placas de PCB..

Cuando se integre en circuitos de convertidor de avance o de sujeción activa, se confirmarán los requisitos de inductancia de fuga y relación de vueltas para cumplir con los objetivos de transición y regulación.
