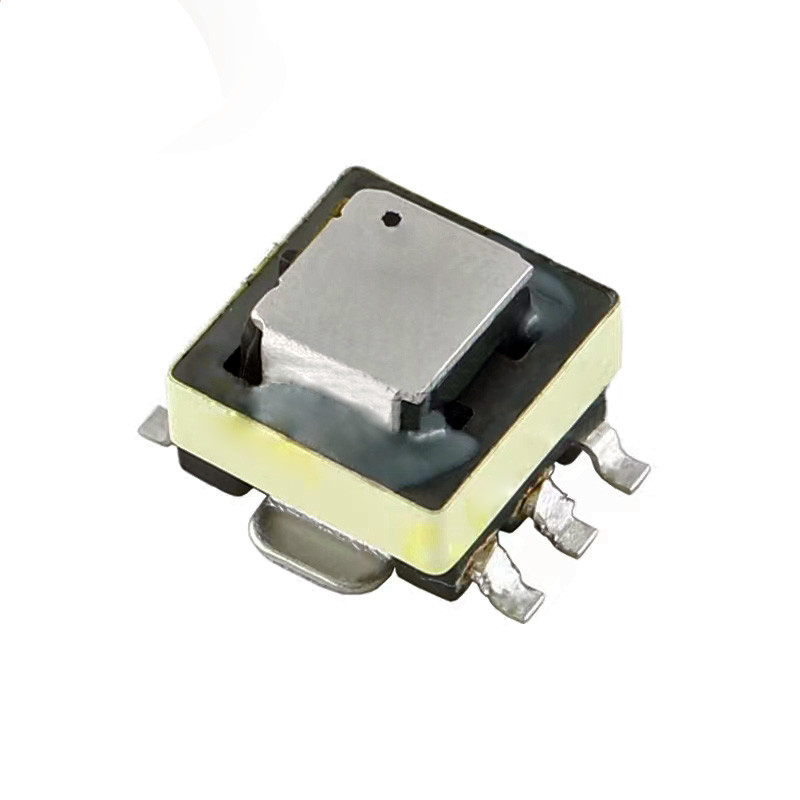

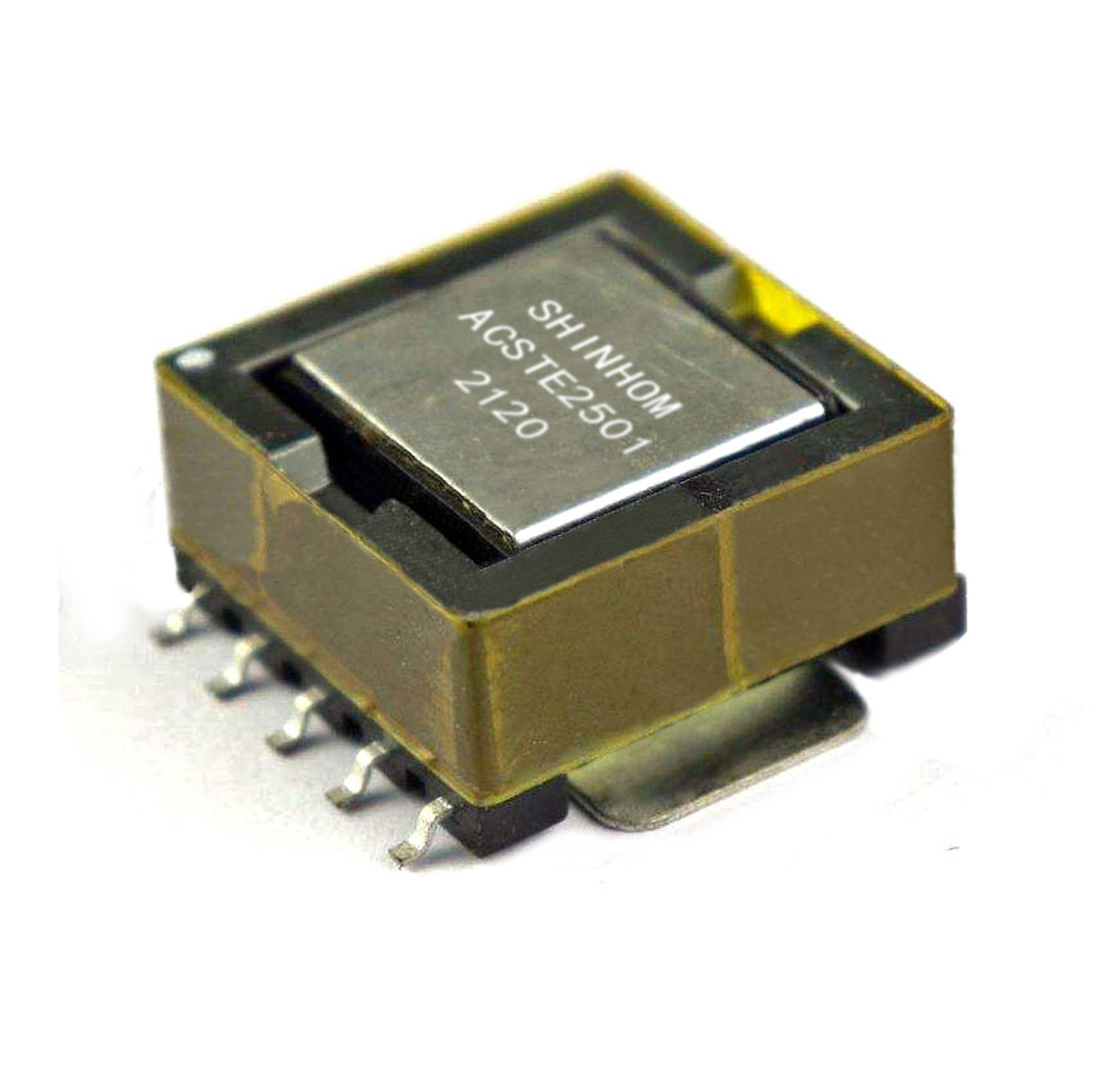

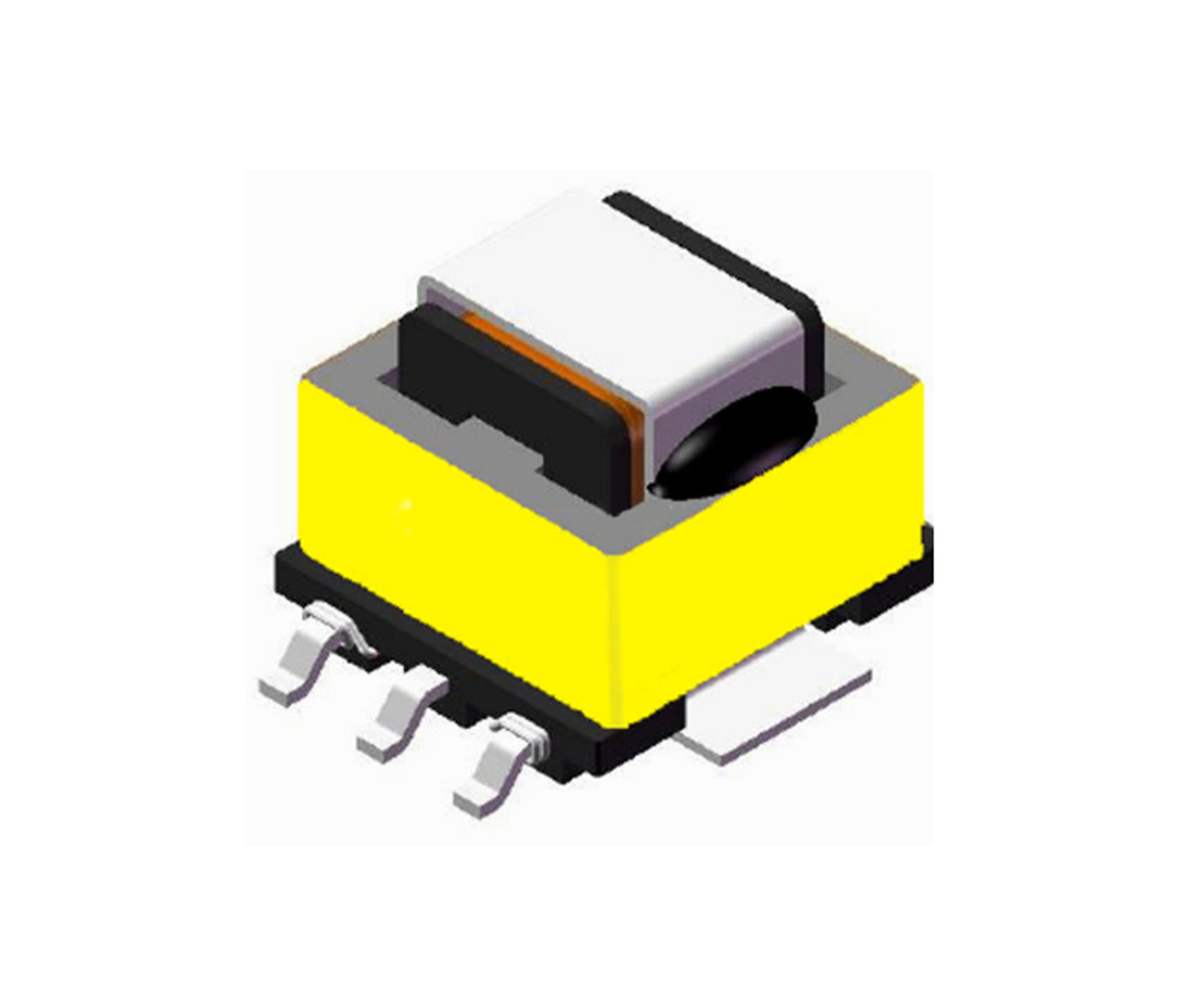

De alta frecuencia de detección actual de los transformadores de EFD25 SMD

Transformadores de detección actuales de alta frecuencia de EE4.6 SMD, transformadores corrientes de SMD

Característica:

• Ratio de las vueltas: 1:200 del 1:150 del 1:100 disponible
• Corriente detectada hasta 50 amperios
• Diseñado para el uso hasta 500KHz y arriba
• Resistencia primaria muy baja
• Transformadores corrientes de alta frecuencia para los appllications de SMPS
• transformadores corrientes de la ferrita de la Alto-permeabilidad
• Transformadores corrientes discretos
• El PWB monta los transformadores corrientes
• Transformadores lineares confiables del funcionamiento

Usos:

• Supervisión actual continua de la CA en fuente de alimentación del cambiar-modo
• Protección de la sobrecarga y del cortocircuito
• Medida actual en sistemas de gestión del motor y de la batería de la tracción en vehículos convencionales y del xEV (EV, HEV, FCEV).
• Puede también ser utilizado en 48 sistemas eléctricos del vehículo de V.

Notas:

• Corriente primaria 50 de la subida de la temperatura de las causas 40℃ de A de 25℃ ambiente. Más de gran intensidad causa una mayor subida de la temperatura
• Temperatura de funcionamiento: -55℃ a 125℃
• Componente de la temperatura de almacenamiento: -40℃ a +105℃
• Empaquetado de la cinta y del carrete: -40℃ a +80℃
• Nivel de la sensibilidad de humedad (MSL) 1 (vida ilimitada del piso en <30deg>
• Inductancia medida entre los pernos secundarios en 100kHz, 0,1 Vrms, 0 ADC
• Gama de frecuencia: 50KHz a 500KHz
• La inductancia midió en 0Adc en el metro o el equivalente de HP 4284A voltaje residual
• El DCR midió en el micro-ohmímetro o el equivalente de la croma 16502

Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
