Datos del producto:
Pago y Envío Términos:
|
| Gama actual: | 0~300A | Salida: | 0-5A |
|---|---|---|---|
| Clase: | 0,5 | Ventana interna: | 32.0m m |
| Gama de prueba: | el 1~120% | Adaptable: | Sí |
| Alta luz: | Sensor actual toroidal de la base partida,Sensor actual de la base de fractura de la aleación de níquel e hierro,Sensor de la base de fractura de DC500V |
||

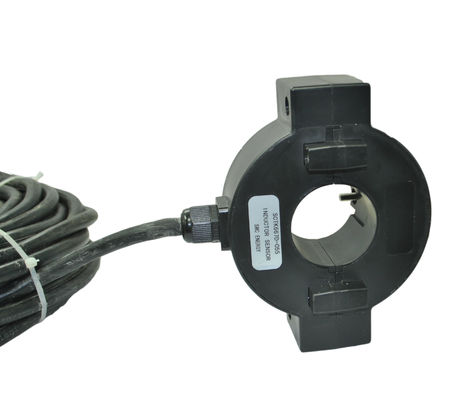

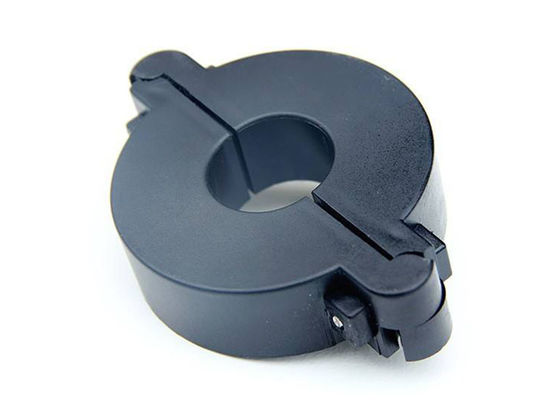

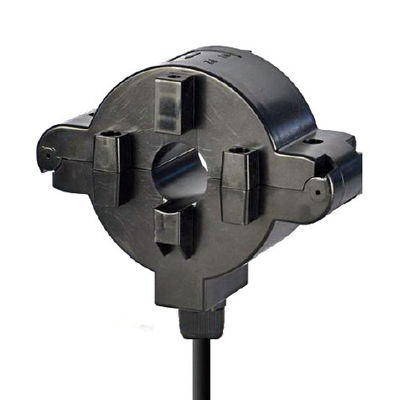

Sensor actual toroidal de la base partida de la baja tensión de la serie 300A/5A de SCTK667D
El transformador corriente del fractura-corazón se ha diseñado especialmente para facilitar su instalación en nuevos o ya existentes trabajos netos. Pueden ser instalados sin la apertura de ningún circuito del cable o de la barra de distribución. Un resistor interno de la precisión a través de la bobina secundaria del CT proporciona una salida segura baja del voltaje. Apliqúese a la medida, a la supervisión y a la protección actuales para el cableado y el equipo eléctricos. Medida de la corriente y de poder para los motores eléctricos, iluminación, compresor de aire, sistema de la calefacción y de ventilación, aire - equipo de la condición y sistema de control de la automatización. Dispositivo actual, del poder y de la energía de la supervisión. Dispositivo de protección de la retransmisión.
Características:
Parámetro eléctrico
| Frecuencia | 50-60Hz |
| Entrada clasificada | 5A-300A |
| Gama de medición | el 1%In-120%In |
| Salida nominal | 0-5A |
| Ratio | ≤± 0,1% |
| Ángulo de fase | ≤ ±30min |
| Fuerza dieléctrica | 2.5KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Base | Aleación de níquel e hierro |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Alambre de UL1015 22AWG (alambre twinsted) los 2.5m |
Tipo selección
| P/N | Entrada clasificada (a) | Salida (a) | Exactitud | Dimensiones de la ventana (milímetros) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0,5, 1,0, 3,0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0,5, 1,0, 3,0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0,5, 1,0, 3,0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0,5, 1,0, 3,0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0,5, 1,0, 3,0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0,5, 1,0, 3,0 | 100 | |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
