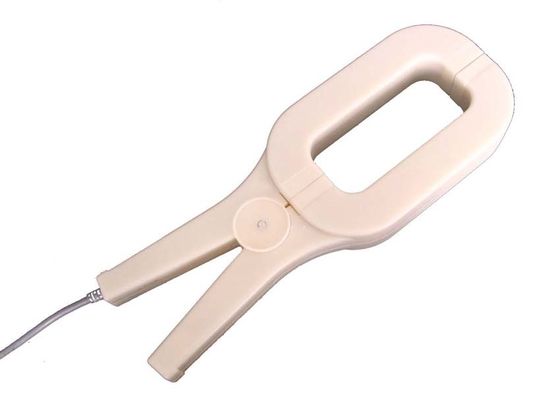

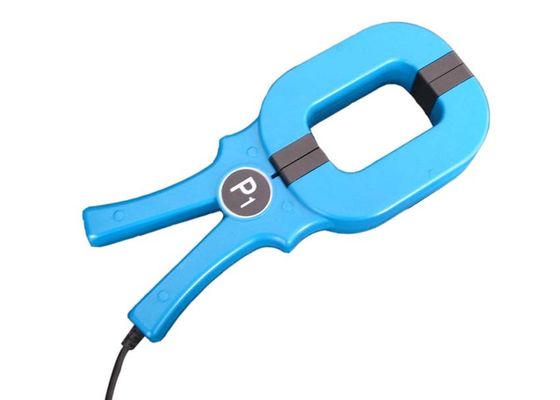

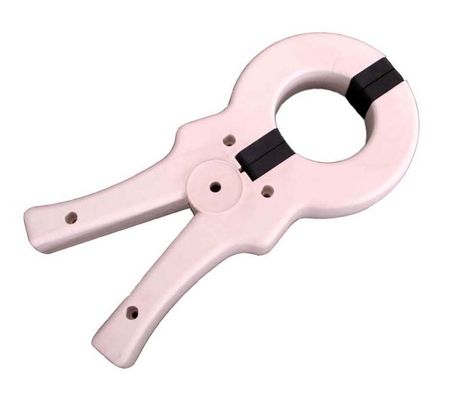

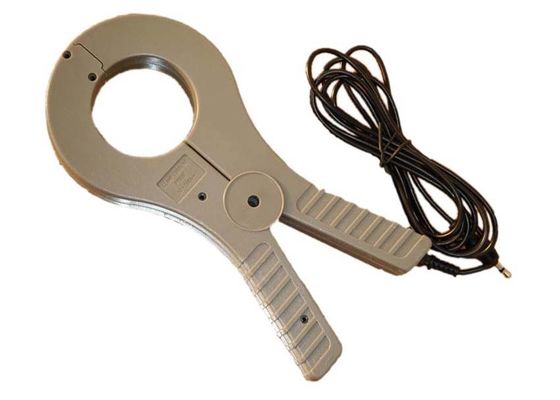

Serie SCTK691/2 Abrazadera-en el transformador corriente de la base partida con la gama actual 100mA a la prueba actual monofásica 3000A
Características:
Especificación eléctrica:
Parámetro eléctrico
| Frecuencia | 50-400KHz |
| Entrada clasificada | 5-3000A |
| Gama de medición | los 5%In-130%In |
| Salida nominal | 0-10V (CA) o 0-5A |
| Ratio | ± 0,1% del ≤ |
| Ángulo de fase | ≤ ±10min |
| Fuerza dieléctrica | 3.0KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | ABS /UL94-V0 |
| Bobina | PBT |
| Base | Acero/aleación de níquel e hierro del silicio |
| Estructura interna | Tornillo |
| Construcción | Tornillo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | alambre 1015/22AWG (alambre twinsted) los 2.5m |
Mecanografíe la selección
| P/N |
Entrada clasificada (a) |
Exactitud |
Dimensiones (milímetros) (ID-L-W-H) |
| SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
