Transformadores corrientes partidos del CT 0-500mA de la base de la CA 0.333V de la serie SCTK661, ventana interna ancha, adaptable

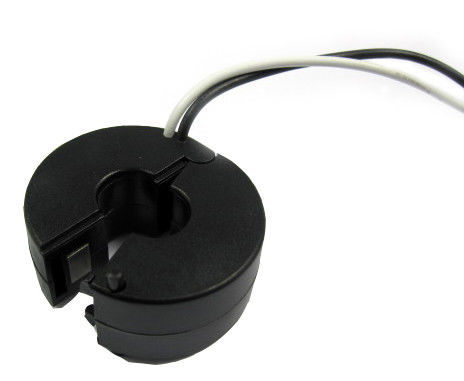

El transformador corriente de la modificación de la serie SCTK661 (fractura-corazón) se ha diseñado especialmente para facilitar su instalación en nuevos o ya existentes trabajos de la red. Pueden ser instalados sin la apertura de ningún circuito del cable o de la barra de distribución. Un resistor interno de la precisión a través de la bobina secundaria del CT proporciona una salida segura baja del voltaje.
Características:
Usos:
Parámetro eléctrico
| Frecuencia | 50-60Hz |
| Entrada clasificada | 0.5A-630A |
| Gama de medición | el 10%In-130%In |
| Salida nominal | 0.333V (CA) o 0-500mA |
| Ratio | ≤± 0,1% |
| Ángulo de fase | ≤ ±30min |
| Fuerza dieléctrica | 2.5KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Base | Aleación de níquel e hierro |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Alambre de UL1015 22AWG (alambre twinsted) los 2.5m |
Mecanografíe la selección
| P/N |
Entrada clasificada (a) |
Salida (mA/V) | Exactitud | Dimensiones (mm/inch) | |||||
| A | B | C | D | E | |||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
|
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
