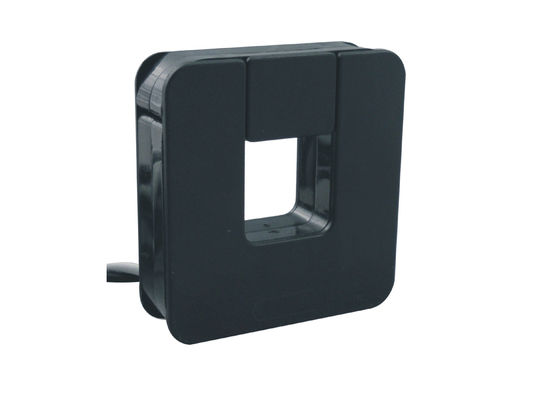

Tipo ligero transformador corriente 5 de la base partida - Closing/abertura de la broche de la entrada 5000A

Light Weight Split Core Type Current Transformer 5 - 5000A Input Snap Closing / Opening
Light Weight Split Core Type Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Type Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Type Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Type Current Transformer 5 - 5000A Input Snap Closing / Opening

Ampliación de imagen :  Tipo ligero transformador corriente 5 de la base partida - Closing/abertura de la broche de la entrada 5000A Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK751
Pago y Envío Términos:
Cantidad de orden mínima: negociación
Precio: Negotiation
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/month
Descripción detallada del producto
gama actual: 5-5000A de salida: 0.333VAC o 0-0.5A
Precisión: 1.0 Nombre del producto: transformador corriente del Fractura-corazón
frecuencia perating: 50-60Hz Personalizable:
Alta luz:

base partida ct

,

tipo transformador corriente de la base partida

El transformador corriente de la base partida de la serie SCTK751 con 5 a 5000A entró y rompe la característica del Closing/de la abertura, exactitud 1,0

        Las series SCTK751 de transformadores corrientes del estilo de la base partida se diseñan para la instalación rápida y fácil. El diseño de la base partida permite medidas actuales sin contacto con la inducción del campo magnético sin la desconexión de los circuitos de los cables para la instalación del CT. Este método permite una medida actual más segura, más fácil y portátil.


 Parámetro eléctrico

Frecuencia 50-60Hz
Entrada clasificada 5A-5000A
Gama de medición el 10%In-130%In
Salida nominal 0.333V (CA) o 0-500mA
Ratio ± 1,0%
Ángulo de fase ≤ ±90min
Fuerza dieléctrica 2.5KV/1mA/1min
Resistencia de aislamiento DC500V/100MΩmin



Parámetro mecánico

Caso PC /UL94-V0
Bobina PBT
Base Aleación de níquel e hierro
Estructura interna Epóxido
Construcción Lazo
Temporeros de funcionamiento - 25℃~+75℃
Humedad de funcionamiento el ≤85%
Conexión de la salida Alambre de UL1015 22AWG (alambre twinsted) los 2.0m



Características:

  1. Gama de prueba: 5 a la entrada de la CA 5000A, a la salida de 0.333V o a 0-0.5A
  2. Diseño de la base partida, caja fuerte, fácil instalar, portátil
  3. Ventana interna ancha, permitiendo la fijación con abrazadera de cables o de barras de distribución grandes
  4. Pruebe el transformador corriente de la CA del elemento con fuga de la abrazadera del tamaño de la serie del agujero
  5. Transformador corriente de la base partida con la estructura interpolada de la junta y de la bisagra

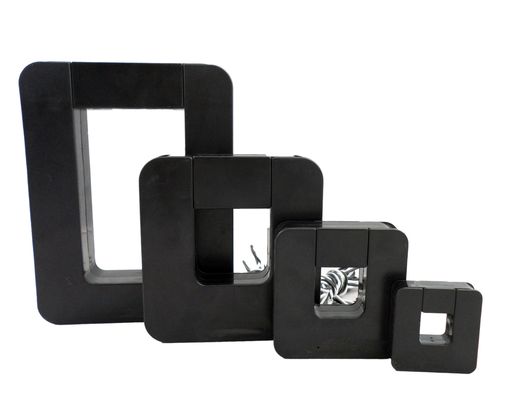

  6. Amplia gama de los tamaños para acomodar todas las instalaciones existentes

Usos:

  1. Líneas eléctricas y equipo de la medida, del control y de la protección actuales
  2. Flujo actual de la CA de las medidas a los motores eléctricos, a la iluminación, al equipo de la condición del aire, al etc
  3. Compatible con el control de la temperatura de la HVAC, gestión del poder, sistemas de automatización de edificio

Mecanografíe la selección

      P/N

Entrada clasificada

(a)

Salida (mA/V)

Exactitud

Dimensiones (mm/inch)



A

B

C

D

E



SCTK751A



5-200A

(5,10,30,50,75,100,125,150,200)



0-13.3mA

0.333V



1,0



50,8

(2,00)



53,3

(2,09)



15,0

(0,59)



19,1

(0,75)



19,1

(0,75)



SCTK751B



10-400A

(10,50,75,150,200,250,300,400)



0-26.6mA

0.333V



1,0



59,6

(2,35)



62,7

(2,47)



21,0

(0,83)



19,1

(0,75)



19,1

(0,75)



SCTK751C



50-630A

(50.100.125.200.250.400.600.630)



0-66.6mA

0.333V



1,0



82,5

(3,25)



85,1

(3,35)



25,6

(1,01)



31,8

(1,25)



31,8

(1,25)



SCTK751D



100-2000A

(100,250,400,630,800A, 1000,2000)



0-200mA

0.333V



1,0



121,0

(4,76)



127,0

(5,00)



30,4

(1,19)



50,8

(2,00)



50,8

(2,00)



SCTK751E



200-3000A

(200,250,400,630,1500,2500,3000)



0-300mA

0.333V



1,0



118,0

(4,65)



133,0

(5,24)



24,0

(0,94)



68,0

(2,68)



80,0

(3,15)



SCTK751F



400-5000A

(400,800,1000,1500,2000,3000,5000)



0-500mA

0.333V



1,0



146,0

(5,75)



190,5

(7,50)



35,6

(1,40)



76,2

(3,00)



127,0

(5,00)



Direcciones para el uso



Tipo ligero transformador corriente 5 de la base partida - Closing/abertura de la broche de la entrada 5000A 0



Tipo ligero transformador corriente 5 de la base partida - Closing/abertura de la broche de la entrada 5000A 1



Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
