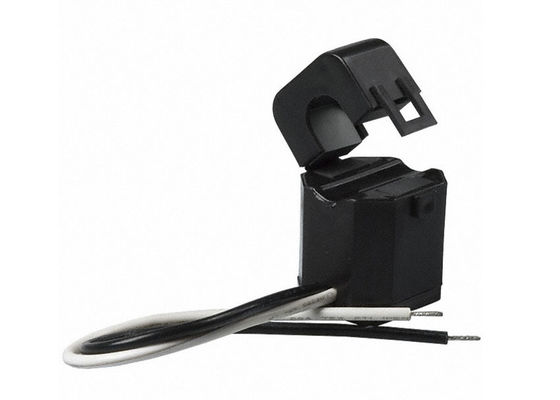

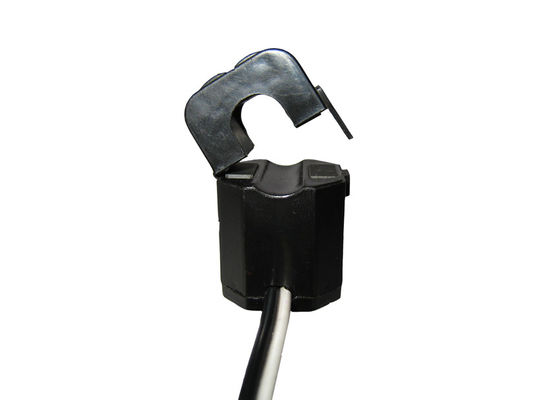

Transformadores corrientes de la base partida de la serie 5A-630A RoHS de SCTK681A con la salida 0.333VAC o 0-500mA
Transformador corriente del fractura-corazón de la serie de SCTK681A
Usos:
Parámetro eléctrico
| Frecuencia | 50-2KHz |
| Entrada clasificada | 5A-630A |
| Gama de medición | el 10%In-130%In |
| Salida nominal | 0.333V (CA) o 0-500mA |
| Ratio | ≤± 1,0% |
| Ángulo de fase | ≤ ±60min |
| Fuerza dieléctrica | 2.5KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | PA /UL94-V0 |
| Bobina | PBT |
| Base | Acero del silicio |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Alambre de UL1015 20AWG (alambre twinsted) los 2.5m |
Mecanografíe la selección
| P/N |
Entrada clasificada (a) |
Salida (mA/V) | Exactitud | Dimensiones (mm/inch) | ||||
| Ø | A | B | C | |||||
| SCTK681A-005 |
5-20A (5,8A, 10,15,20) |
0-25mA 0.333V |
0,5, 1,0, 3,0 |
5,0 (0,20) |
31,5 (1,24) |
19,5 (0,77) |
21,0 (0,83) |
|
| SCTK681A-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0,5, 1,0, 3,0 |
10,0 (0,39) |
41,0 (1,61) |
24,0 (0,94) |
26,5 (1,04) |
|
| SCTK681A-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0,5, 1,0, 3,0 |
16,0 (0,63) |
45,5 (0,22) |
29,0 (1,14) |
31,5 (1,24) |
|
| SCTK681A-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0,5, 1,0, 3,0 |
24,5 (0,96) |
65,0 (2,56) |
45,0 (1,77) |
40,0 (1,57) |
|
| SCTK681A-035 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,5, 1,0, 3,0 |
35,7 (1,41) |
81,5 (3,21) |
57,0 (2,24) |
51,0 (2,01) |
|
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
