Pérdida magnética baja del circuito de la pequeña del volumen del CT de la base partida instalación fácil actual del transductor

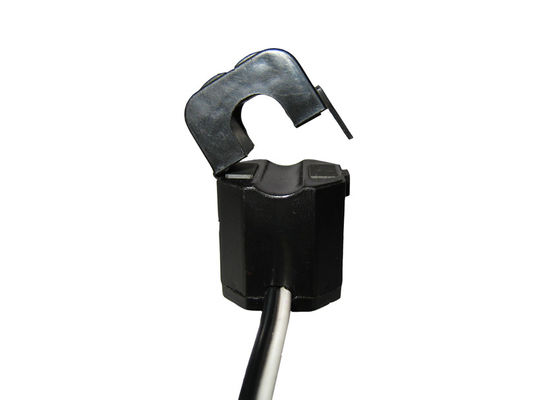

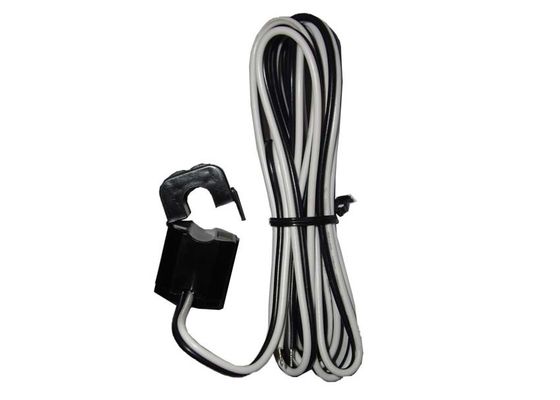

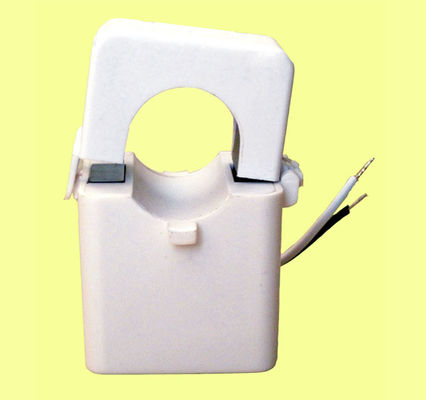

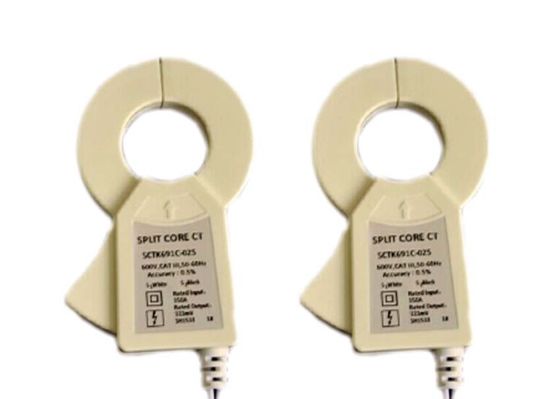

Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss
Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss

Ampliación de imagen :  Pérdida magnética baja del circuito de la pequeña del volumen del CT de la base partida instalación fácil actual del transductor Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie de SCTK681B
Pago y Envío Términos:
Cantidad de orden mínima: negociación
Precio: Negotiation
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/month
Descripción detallada del producto
gama actual: 5~630A de salida: 0-500mA o 0.333VAC
clase: 0,5、 3,0 del、 1,0 color: transparente
Bobina: Base de la aleación de níquel e hierro Personalizable:
Alta luz:

base partida ct

,

tipo transformador corriente de la base partida

Transformador corriente de la bobina partida de la salida de la entrada 333mV 500mV de la baja tensión 5A~630A de la serie de SCTK681B, alta exactitud


         Las series de SCTK681B de transformador corriente de la base partida se diseñan para la instalación rápida y fácil. El diseño de la base partida permite medidas actuales sin contacto con la inducción del campo magnético sin requerir que el alambre primario esté tomado off-line y disconnected para la instalación del CT. Este método permite una medida actual más segura, más fácil y portátil. Un resistor interno de la carga de la precisión a través de la bobina secundaria del CT proporciona una baja tensión segura hecha salir y permite la abertura segura del secundario

Características:

  • Gama de prueba: 5 a la entrada de la CA 630A
  • Salida de 0 a 500mA, 0 a 0.333V
  • La base de hierro es divisible, con alta exactitud y pérdida magnética baja del circuito
  • Aspecto elegante, pequeño volumen, peso ligero, instalación abrible, fácil
  • Es conveniente instalar, no necesita desmontar el autobús, puede ser actuado bajo condición viva, y no afectará a usar normal de los clientes



Usos:

  • Medida, supervisión y protección actuales para el cableado y el equipo eléctricos
  • Medida de la corriente y de poder para los motores eléctricos, iluminación, compresor de aire, sistema de la calefacción y de ventilación, equipo de la aire-condición y automatización.
  • Dispositivo de la supervisión de la corriente, del poder y de la energía
  • Dispositivo de protección de la retransmisión



Parámetro mecánico

Caso PA /UL94-V0
Bobina PBT
Base Aleación de níquel e hierro
Estructura interna Epóxido
Construcción Lazo
Temporeros de funcionamiento - 25℃~+75℃
Humedad de funcionamiento el ≤85%
Conexión de la salida Alambre de UL1015 20AWG (alambre twinsted) los 2.5m





Parámetro eléctrico

Frecuencia 50Hz-2KHz
Entrada clasificada 5A-630A
Gama de medición el 10%In-130%In
Salida nominal 0.333V (CA) o 0-500mA
Ratio ≤± 1,0%
Ángulo de fase ≤ ±60min
Fuerza dieléctrica 2.5KV/1mA/1min
Resistencia de aislamiento DC500V/100MΩmin





Mecanografíe la selección

P/N

Entrada clasificada

(a)

Salida (mA/V) Exactitud Dimensiones (milímetros)
        Ø0 A B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0,5, 1,0, 3,0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0,5, 1,0, 3,0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0,5, 1,0, 3,0 24 70 51,5 39,0
SCTK681B-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

0,5, 1,0, 3,0 35 84 65 41,0


 Pérdida magnética baja del circuito de la pequeña del volumen del CT de la base partida instalación fácil actual del transductor 0

Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
