Ventana interna ancha de la base partida de la baja tensión del fácil montaje tamaño pequeño magnético del CT

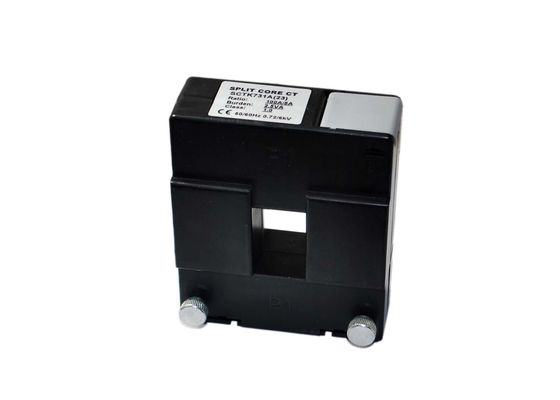

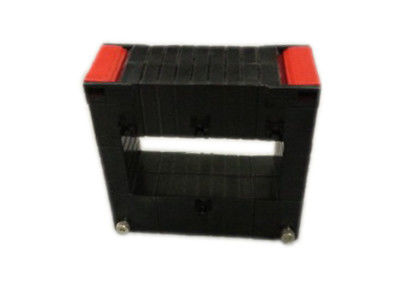

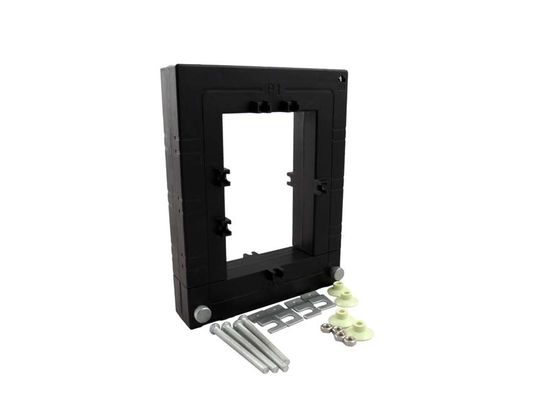

Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window
Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window Low Voltage Magnetic Split Core CT Small Size Easy Mounting Wide Inner Window

Ampliación de imagen :  Ventana interna ancha de la base partida de la baja tensión del fácil montaje tamaño pequeño magnético del CT Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie de SCTK731Y
Pago y Envío Términos:
Cantidad de orden mínima: negociación
Precio: Negotiation
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/month
Contacto
Descripción detallada del producto
gama actual: 0.5-6000A de salida: 0.333VAC o 0-5A
Precisión: 0,2、 1,0 del、 0,5 Frecuencia de funcionamiento: 50Hz a 2.5KHz
Fuerza dieléctrica: 5.0KV/1mA/1min Personalizable: Sí
Alta luz:

tipo transformador corriente de la base partida

,

sensor de la corriente de la base partida

Las series de SCTK731Y suministran el transformador corriente magnético del CT de la base partida de la baja tensión y rompen la característica del Closing/de la abertura

       El transformador corriente de la modificación de la serie de SCTK731Y (fractura-corazón) se ha diseñado especialmente para facilitar su instalación en nuevos o ya existentes trabajos de la red. Pueden ser instalados sin la apertura de ningún circuito del cable o de la barra de distribución. Un resistor interno de la precisión a través de la bobina secundaria del CT proporciona una salida segura baja del voltaje.



Características:

  • Gama de prueba: 0,5 a la entrada de la CA 6000A, a la salida de 0.333V o a 0-5A
  • Ventana interna ancha, permitiendo la fijación con abrazadera de cables o de barras de distribución grandes
  • Amplia gama de los tamaños para acomodar toda la instalación existente
  • Tamaño pequeño y fácil montaje
  • Alta exactitud y confiabilidad



Usos:

  • Dispositivos de la corriente, del poder, de la energía y de la supervisión
  • Medida de la corriente y de poder para los motores eléctricos, iluminación, compresor de aire, sistema de la calefacción y de ventilación, equipo y automatización – sistema de la aire-condición de control.
  • Medida, supervisión y protección actuales para el cableado y el equipo eléctricos



Parámetro eléctrico

Entrada clasificada 0.5A-6000A
Gama de medición el 10%In-130%In
Salida nominal 0.333V (CA) o 0-5A
Ratio ≤± 0,1%
Ángulo de fase ≤ ±5min
Resistencia de aislamiento DC500V/100MΩmin





Parámetro mecánico

Caso PC/UL94-V0
Bobina PC
Base Silicio
Estructura interna Epóxido
Construcción Lazo
Temporeros de funcionamiento - 25℃~+75℃
Humedad de funcionamiento el ≤85%
Conexión de la salida Terminal o alambre el 1.5m de UL1015 22AWG





Mecanografíe la selección



P/N

Entrada clasificada

(a)

Salida

(a)

 Exactitud Dimensiones (milímetros)
        A B C D E F G H I



SCTK731Y (33)



100-400A



1A/5A



0,2, 0,5, 1,0



32



32



43



96



96



32



32



50



32



SCTK731Y (34)



100-600A



1A/5A



0,2, 0,5, 1,0



32



42



43



96



106



32



32



50



32



SCTK731Y (35)



100-1000A



1A/5A



0,2, 0,5, 1,0



32



52



43



96



116



32



32



50



32



SCTK731Y (36)



100-1200A



1A/5A



0,2, 0,5, 1,0



32



62



43



96



126



32



32



50



32



SCTK731Y (38)



200-1500A



1A/5A



0,2, 0,5, 1,0



32



82



43



96



146



32



32



50



32



SCTK731Y (310)



250-2000A



1A/5A



0,2, 0,5, 1,0



32



102



43



96



166



32



32



50



32



SCTK731Y (312)



500-2500A



1A/5A



0,2, 0,5, 1,0



32



122



43



96



186



32



32



50



32



SCTK731Y (313)



500-3000A



1A/5A



0,2, 0,5, 1,0



32



132



43



96



196



32



32



50



32



SCTK731Y (44)



100-600A



1A/5A



0,2, 0,5, 1,0



42



42



53



106



106



32



32



50



32



SCTK731Y (45)



100-1000A



1A/5A



0,2, 0,5, 1,0



42



52



53



106



116



32



32



50



32



SCTK731Y (46)



100-1200A



1A/5A



0,2, 0,5, 1,0



42



62



53



106



126



32



32



50



32



SCTK731Y (48)



200-1500A



1A/5A



0,2, 0,5, 1,0



42



82



53



106



146



32



32



50



32



SCTK731Y (410)



250-2000A



1A/5A



0,2, 0,5, 1,0



42



102



53



106



166



32



32



50



32



SCTK731Y (412)



500-2500A



1A/5A



0,2, 0,5, 1,0



42



122



53



106



186



32



32



50



32



SCTK731Y (413)



500-3000A



1A/5A



0,2, 0,5, 1,0



42



132



53



106



196



32



32



50



32



SCTK731Y (55)



100-1000A



1A/5A



0,2, 0,5, 1,0



52



52



63



116



116



32



32



50



32



SCTK731Y (56)



100-1200A



1A/5A



0,2, 0,5, 1,0



52



62



63



116



126



32



32



50



32



SCTK731Y (58)



200-1500A



1A/5A



0,2, 0,5, 1,0



52



82



63



116



146



32



32



50



32



SCTK731Y (510)



250-2000A



1A/5A



0,2, 0,5, 1,0



52



102



63



116



166



32



32



50



32



SCTK731Y (512)



500-2500A



1A/5A



0,2, 0,5, 1,0



52



122



63



116



186



32



32



50



32



SCTK731Y (513)



500-3000A



1A/5A



0,2, 0,5, 1,0



52



132



63



116



196



32



32



50



32



SCTK731Y (516)



1000-5000A



1A/5A



0,2, 0,5, 1,0



52



162



63



116



226



32



32



50



32



SCTK731Y (66)



100-1200A



1A/5A



0,2, 0,5, 1,0



62



62



73



126



126



32



32



50



32



SCTK731Y (68)



200-1500A



1A/5A



0,2, 0,5, 1,0



62



82



73



126



146



32



32



50



32



SCTK731Y (610)



250-2000A



1A/5A



0,2, 0,5, 1,0



62



102



73



126



166



32



32



50



32



SCTK731Y (612)



500-2500A



1A/5A



0,2, 0,5, 1,0



62



122



73



126



186



32



32



50



32



SCTK731Y (613)



500-3000A



1A/5A



0,2, 0,5, 1,0



62



132



73



126



196



32



32



50



32



SCTK731Y (616)



1000-5000A



1A/5A



0,2, 0,5, 1,0



62



162



73



126



226



32



32



50



32



SCTK731Y (88)



200-1500A



1A/5A



0,2, 0,5, 1,0



82



82



93



146



146



32



32



50



32



SCTK731Y (810)



250-2000A



1A/5A



0,2, 0,5, 1,0



82



102



93



146



166



32



32



50



32



SCTK731Y (812)



500-2500A



1A/5A



0,2, 0,5, 1,0



82



122



93



146



186



32



32



50



32



SCTK731Y (813)



500-3000A



1A/5A



0,2, 0,5, 1,0



82



132



93



146



196



32



32



50



32



SCTK731Y (814)



800-4000A



1A/5A



0,2, 0,5, 1,0



82



142



93



146



206



32



32



50



32



SCTK731Y (816)



1000-5000A



1A/5A



0,2, 0,5, 1,0



82



162



93



146



226



32



32



50



32



SCTK731Y (1010)



250-4000A



1A/5A



0,2, 0,5, 1,0



102



102



113



166



166



32



32



50



32



SCTK731Y (1111)



250-4000A



1A/5A



0,2, 0,5, 1,0



112



112



123



176



176



32



32



50



32



SCTK731Y (1212)



500-4000A



1A/5A



0,2, 0,5, 1,0



122



122



133



186



186



32



32



50



32



SCTK731Y (1313)



500-5000A



1A/5A



0,2, 0,5, 1,0



132



132



143



196



196



32



32



50



32



SCTK731Y (1515)



600-5000A



1A/5A



0,2, 0,5, 1,0



152



152



163



216



216



32



32



50



32



SCTK731Y (1616)



800-5000A



1A/5A



0,2, 0,5, 1,0



162



162



173



226



226



32



32



50



32



SCTK731Y (1818)



1000-5000A



1A/5A



0,2, 0,5, 1,0



182



182



193



246



246



32



32



50



32



SCTK731Y (2020)



1000-6000A



1A/5A



0,2, 0,5, 1,0



202



202



213



266



266



32



32



32



50





Ventana interna ancha de la base partida de la baja tensión del fácil montaje tamaño pequeño magnético del CT 0




Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
