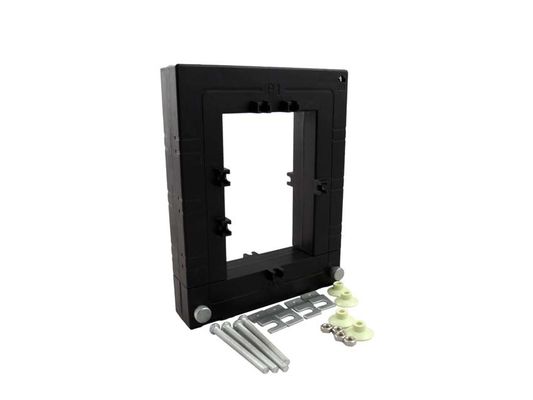

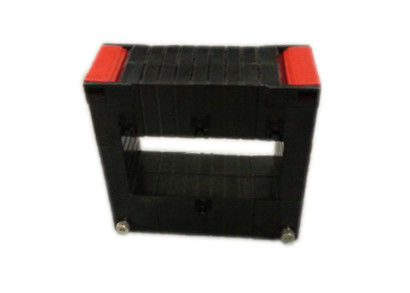

Transformadores corrientes de acero de alta frecuencia eléctricos de la base partida de la serie SCTK731 con 5 a la entrada 5000A
Uso
El transformador corriente de la modificación de la serie SCTK731 (fractura-corazón) speciallydesigned para facilitar su instalación en nuevos o ya existentes trabajos de la red. Pueden ser instalados sin la apertura de ningún circuito del cable o de la barra de distribución. Un resistor interno de la precisión a través de la bobina secundaria del CT proporciona una caja fuerte baja
salida del voltaje. Puede ahorrar tiempo y los costes de la instalación.
Medida, supervisión y protección actuales para el cableado y el equipo eléctricos. Medida de la corriente y de poder para los motores eléctricos, iluminación, compresor de aire, sistema de la calefacción y de ventilación, equipo de la aire-condición y sistema de control de la automatización. Dispositivo de la supervisión de la corriente, del poder y de la energía.
Característica
Parámetro eléctrico
| Frecuencia | 50-400Hz |
| Entrada clasificada | 5A-5000A |
| Gama de medición | los 5%In-130%In |
| Salida nominal | 0-5A |
| Ratio | ± 0,5% del ≤ |
| Ángulo de fase | ≤ ±30min |
| Fuerza dieléctrica | 2.5KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Base | Acero del silicio |
| Estructura interna | Epóxido |
| Construcción | Tornillo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Terminal |
Mecanografíe la selección
| P/N | Entrada clasificada (a) | Salida (a) | Exactitud | Dimensiones (milímetros) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||

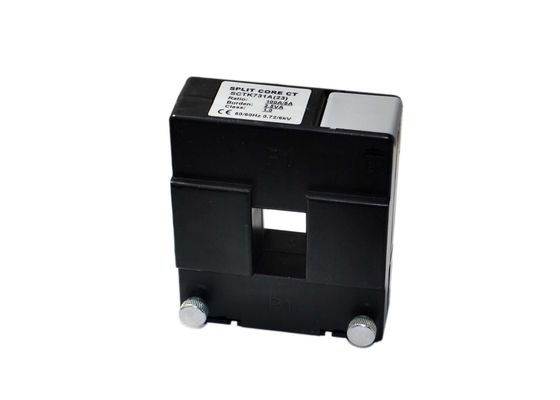

| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
