Datos del producto:
Pago y Envío Términos:
|
| gama actual: | 5~1000A | de salida: | 0-10Vac o 0-5A |
|---|---|---|---|
| Precisión: | 0,2、 1,0 del、 0,5 | frecuencia: | 50-400Hz |
| Estructura de la bobina: | Toroidal | Personalizable: | Sí |
| Alta luz: | base partida ct,tipo transformador corriente de la base partida |
||

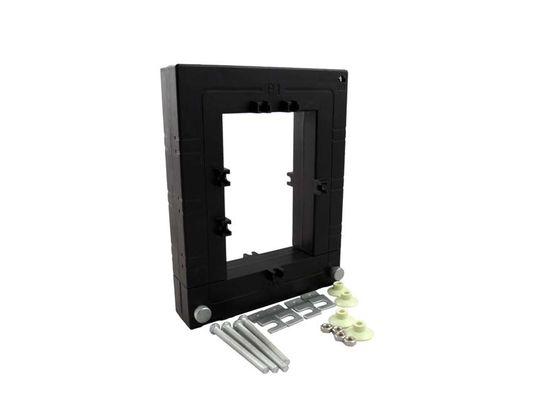

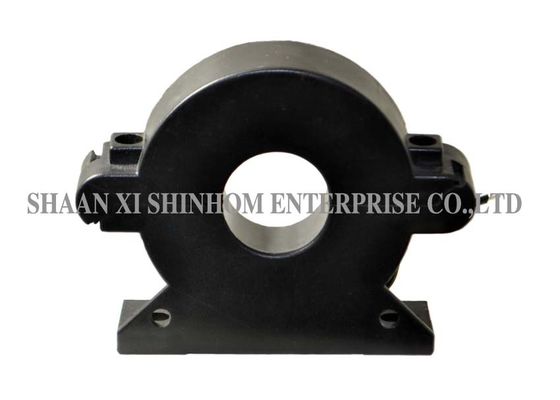

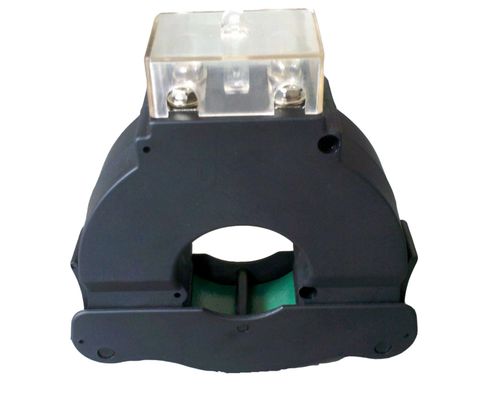

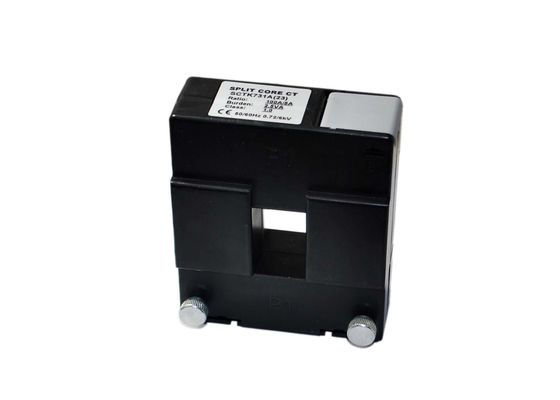

Transformador de corriente de núcleo dividido de la serie SCTK673 con carcasa encapsulada de epoxi y entrada de 5 ~ 1000 A, clase 0.2,0.5,1.0
El transformador de corriente de ajuste retroactivo (núcleo dividido) de la serie SCTK673 ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes. Se pueden instalar sin abrir ningún circuito de cable o barra de bus. Una resistencia de precisión interna a través del devanado secundario del CT proporciona una salida de voltaje segura baja. Puede ahorrar tiempo y los costes de instalación.
caracteristicas:
Aplicaciones:
Parametro electrico
| Frecuencia | 50-400Hz |
| Entrada nominal | 5A-1000A |
| Rango de medición | 5% en-130% en |
| Salida clasificada | 0-10V (AC) o 0-5A |
| Proporción | ≤ ± 0.2% |
| Ángulo de fase | ≤ ± 10min |
| Resistencia dieléctrica | 2.5KV / 1mA / 1min |
| Resistencia de aislamiento | DC500V / 100MΩmin |
Parámetro mecánico
| Caso | PC / UL94-V0 |
| Bobina | PBT |
| Núcleo | Acero al silicio |
| Estructura interna | Epoxy |
| Construcción | Corbata |
| Humedad de funcionamiento | ≤85% |
| Temperatura de funcionamiento | －25 ℃ ＋ 75 ℃ |
| Conexión de salida | UL101522AWGWire (twinstedwire) 2.5m |
Selección de tipo
P / N | Entrada nominal (UNA) | Salida (mA / V) | Exactitud | Dimensiones (mm) | |||||||||
| Ø | UNA | segundo | do | re | mi | F | sol | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | dieciséis | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | dieciséis | 5 |
Notas: Las especificaciones del producto pueden ser personalizadas.
