Datos del producto:
Pago y Envío Términos:
|
| gama actual: | 5~3000A | de salida: | 1A/5A o 0-10V o 0-500mA |
|---|---|---|---|
| Instalación: | Tipo de la barra de distribución | Precisión: | 0,1、 1,0 del、 0,5 del、 0,2 |
| Estructura magnética del circuito: | Tipo combinado | frecuencia: | 50Hz a 400Hz |
| Medio aislador: | resina de epoxy | Personalizable: | Sí |
| Alta luz: | base partida ct,sensor de la corriente de la base partida |
||

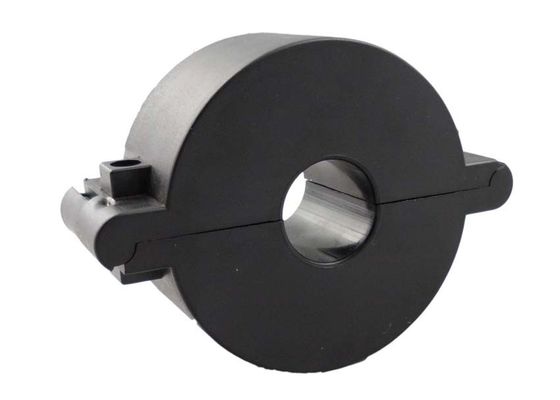

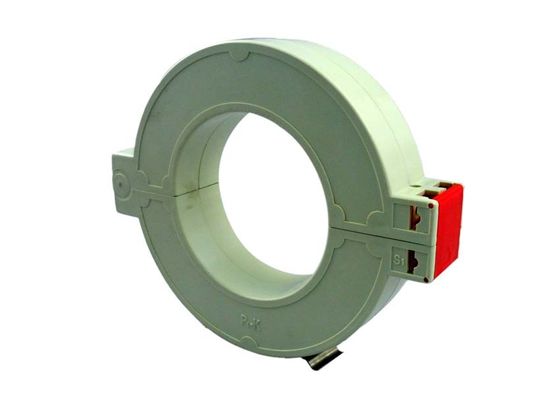

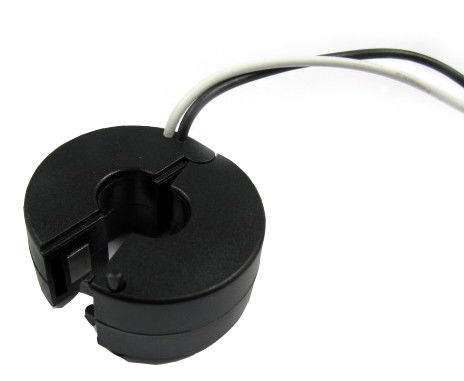

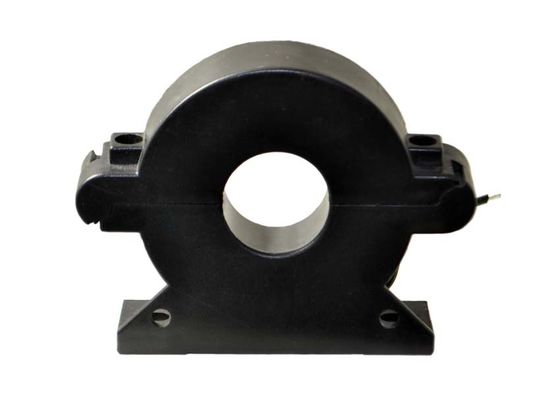

Las series de SCTK667B doblan los transformadores corrientes del voltaje seguro bajo del poder de la base partida del tornillo con 5 a la entrada 3000A
Transformadores corrientes del voltaje seguro bajo del poder de la base partida del tornillo 5A-3000A del doble de CTs de la base partida de la serie de SCTK667B
Descripción de producto
1) Uso
El transformador corriente de la modificación de la serie de SCTK667B (fractura-corazón) ha estado especialmente
diseñó facilitar su instalación en nuevos o ya existentes trabajos de la red. Ellos
puede ser instalado sin la apertura de ningún circuito del cable o de la barra de distribución. Un interno
el resistor de la precisión a través de la bobina secundaria del CT proporciona una caja fuerte baja
salida del voltaje. Puede ahorrar tiempo y los costes de la instalación.
Medida, supervisión y protección actuales para el cableado eléctrico y
equipo. Medida para los motores eléctricos, iluminación, aire de la corriente y de poder
sistema del compresor, de la calefacción y de ventilación, aire - condicione el equipo y
sistema de control de la automatización. Dispositivo de la supervisión de la corriente, del poder y de la energía. Retransmisión
dispositivo de protección.
2) Característica
Sujeción mediante tornillos doble, caja fuerte, fácil instalar, portátil
Ventana interna ancha, permitiendo la fijación con abrazadera de cables o de barras de distribución grandes
Amplia gama de los tamaños para acomodar todas las instalaciones existentes
Parámetro eléctrico
| Frecuencia | 50-400Hz |
| Entrada clasificada | 5A-3000A |
| Gama de medición | los 5%In-130%In |
| Salida nominal | 0-10V (CA) o 0-5A |
| Ratio | ± 0,1% del ≤ |
| Ángulo de fase | ≤ ±5min |
| Fuerza dieléctrica | 3.0KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | ABS /UL94-V0 |
| Bobina | PBT |
| Base | Acero del silicio |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Terminal |
Mecanografíe la selección
| P/N | Entrada clasificada (a) | Salida (A/V/mA) | Exactitud | Dimensiones (milímetros) | |||||
| Ø0 | A | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 102 | 198 | 168 | 33 | 32 | |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
