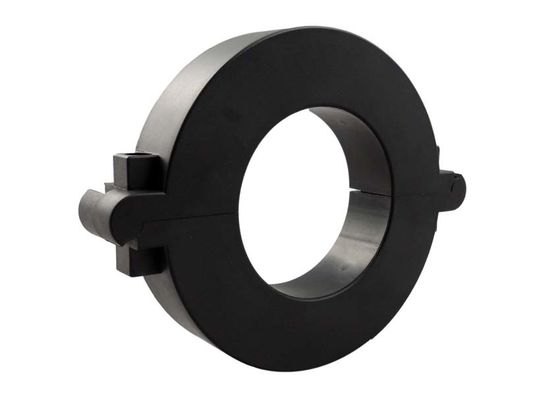

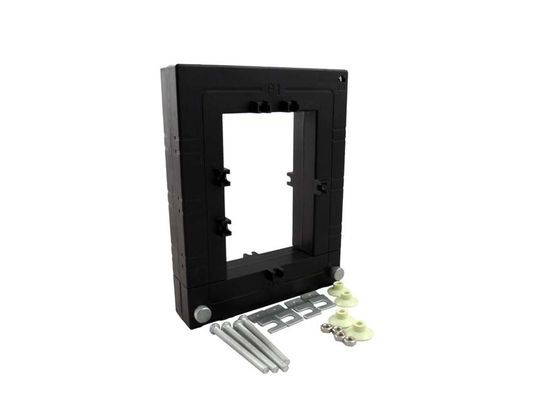

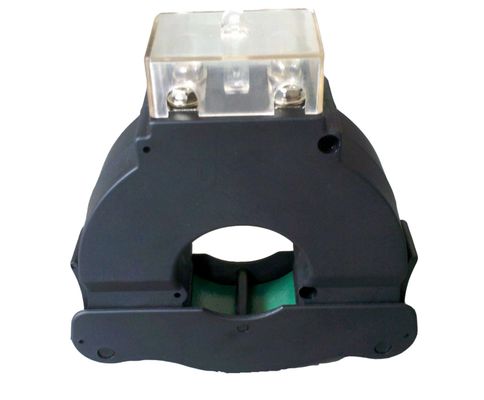

La UL de la serie SCTK662 certificó exactitud CT, del transformador corriente de la base partida la alta entrada 5-3000A
La serie SCTK662 de transformador corriente del fractura-corazón ofrece 0V-10V y 0mA-500mA en secundario de corriente primaria detectada. Sin usar el CT secundario dentro del metro, los usuarios conectan directamente la serie SCTK662 con el metro para el uso medidor de la alta exactitud. Permite a un metro ser adoptado para el diverso grado actual solamente cambiando el CT primario así que hace que el metro compacto diseña y reduce el desarrollar de coste. También, el circuito de protección de la sobretensión se incluye para ofrecer seguro, rápidamente y la instalación rentable.
CARACTERÍSTICAS
Parámetro eléctrico
| Frecuencia | 50-400Hz |
| Entrada clasificada | 5A-3000A |
| Gama de medición | los 5%In-130%In |
| Salida nominal | 0-10V (CA) o 0-5A |
| Ratio | ± 0,2% del ≤ |
| Ángulo de fase | ≤ ±10min |
| Fuerza dieléctrica | 2.5KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | PC /UL94-V0 |
| Bobina | PBT |
| Base | Acero del silicio |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Alambre de UL1015 22AWG (alambre twinsted) los 2.5m |
Mecanografíe la selección
| P/N |
Entrada clasificada (a) |
Salida (mA/V) | Exactitud | Dimensiones (milímetros) | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0,2, 0,5, 1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0,2, 0,5, 1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
