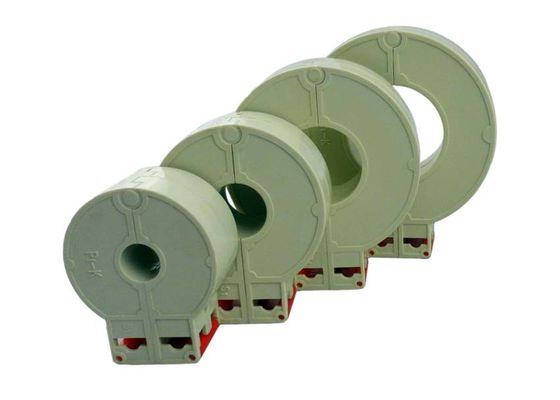

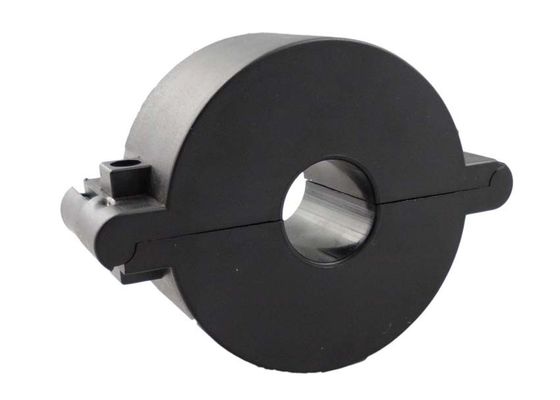

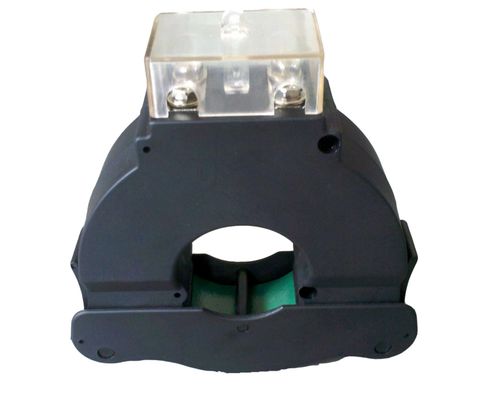

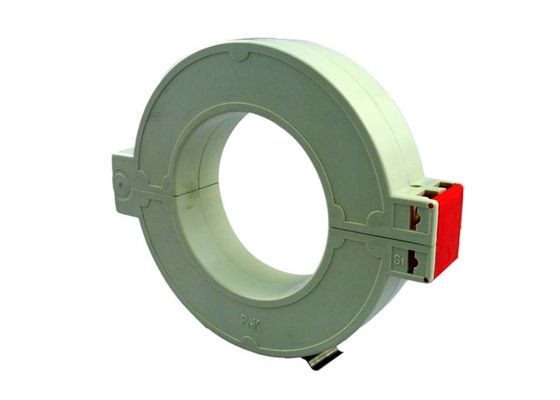

Los tipos de transformadores corrientes de la base partida 0.5-630A con el epóxido encapsularon la vivienda del sensor de la corriente de SCTK660A
Uso
Medida actual, supervisión y protección para el cableado eléctrico y Equipment.Current y medida de poder para los tors eléctricos del MES, iluminación, compresor de aire, sistema de la calefacción y de ventilación, equipo de la aire-condición y sistema de control de la automatización. Corriente, poder y dispositivo energymonitoring.
Característica
La estructura el de autoretención, seguro, fácil instalar, de la ventana interna ancha portátil, permitiendo que la fijación con abrazadera de cables grandes o - amplia gama de las barras de distribución de tamaños acomode todas las instalaciones existentes.
El currenttransformer de la modificación de la serie de Sctk660a (fractura-corazón) se ha diseñado especialmente para facilitar su instalación en nuevos o ya existentes trabajos de la red. Pueden beinstalled sin el autobús-barcircuit openingany del cableor. El resistor de la precisión de Aninternal a través de la bobina secundaria del ct proporciona una salida segura baja del voltaje. Puede ahorrar tiempo y los costes de la instalación.
Parámetro eléctrico
| Frecuencia | 50-2.5KHz |
| Entrada clasificada | 0.5A-630A |
| Gama de medición | el 10%In-130%In |
| Salida nominal | 0.333V (CA) o 0-5A |
| Ratio | ≤± 0,2% |
| Ángulo de fase | ≤ ±30min |
| Fuerza dieléctrica | 5.0KV/1mA/1min |
| Resistencia de aislamiento | DC500V/100MΩmin |
Parámetro mecánico
| Caso | ABS/UL94-V0 |
| Bobina | PBT |
| Base | Aleación de níquel e hierro |
| Estructura interna | Epóxido |
| Construcción | Lazo |
| Temporeros de funcionamiento | - 25℃~+75℃ |
| Humedad de funcionamiento | el ≤85% |
| Conexión de la salida | Terminal o alambre el 1.5m de UL1015 22AWG |
Mecanografíe la selección
| P/N |
Entrada clasificada (a) |
Salida (mA/V) | Exactitud | Dimensiones (milímetros) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50,0 | 40,0 | 22,5 | 10,0 | 24,0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61,0 | 50,0 | 22,5 | 16,0 | 24,0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74,0 | 62,0 | 22,5 | 25,0 | 24,0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81,5 | 70,0 | 22,5 | 32,0 | 24,0 | |
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
