Transformador corriente adaptable de la base partida, tipo transformador corriente de la abrazadera

Customizable Split Core Current Transformer , Clamp Type Current Transformer
Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer Customizable Split Core Current Transformer , Clamp Type Current Transformer

Ampliación de imagen :  Transformador corriente adaptable de la base partida, tipo transformador corriente de la abrazadera Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK691/2
Pago y Envío Términos:
Cantidad de orden mínima: negociación
Precio: Negotiation
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/month
Descripción detallada del producto
Entrada: 0A-3000A Salida: 0-10V (CA) o 0-5A
frecuencia: 50-400KHz Vueltas: 1000:1, 2000:1, 2500:1, 4000:1
clase: 0,1, 0,2, 0,5 Adaptable:
Alta luz:

base partida ct

,

tipo transformador corriente de la base partida

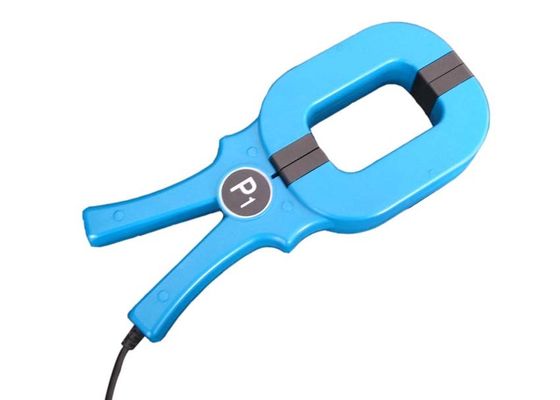

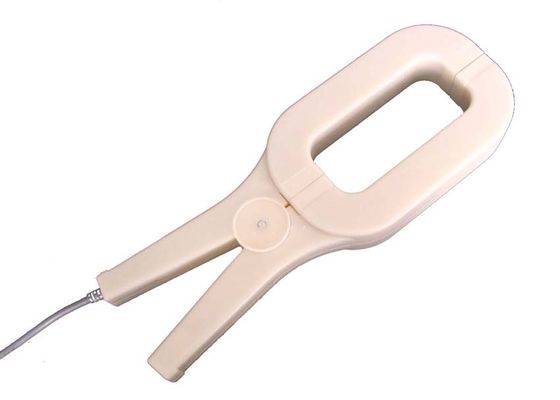

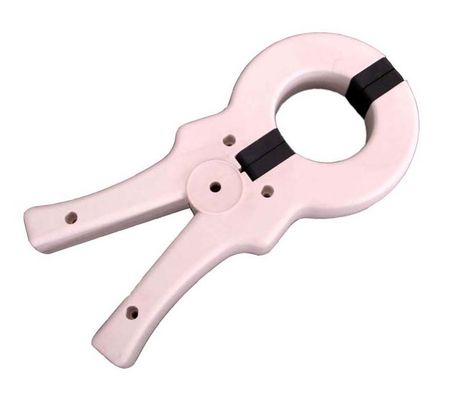

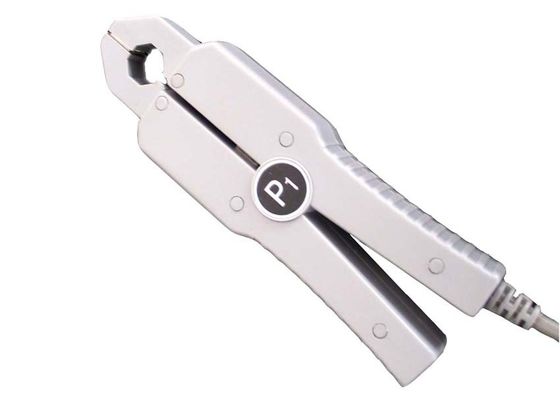

Transformador de corriente de núcleo dividido con abrazadera serie SCTK691 / 2 con rango de corriente de 100 mA a 3000 A Prueba de corriente monofásica

El transformador de corriente de ajuste retroactivo (núcleo dividido) de la serie SCTK691 / 2 ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes. Se pueden instalar sin abrir ningún circuito de cable o barra de bus. Puede ahorrar tiempo y los costes de instalación.

caracteristicas:

  1. Relación de vueltas: 1000: 1, 2000: 1, 2500: 1, 4000: 1
  2. Orificio de prueba: 8, 12, 20, 25,50, abrazadera de 60 mm en transformador de corriente alterna de núcleo dividido
  3. Rango de prueba: 0A - entrada de 3000A AC, salida de 0-10V (AC) o 0-5A
  4. Prueba de clase de precisión: 0.1, 0.2, 0.5
  5. Clamp CT o los llamados Transformadores de Corriente son alta precisión, alta sensibilidad, versatilidad y bajo cambio de fase a la sonda para una amplia selección del rango de aplicación de medición de potencia ampliamente.
  6. La pinza de corriente es un dispositivo de medición de corriente CA portátil y la solución de operación con una sola mano para estudios temporales o a largo plazo, con seguridad de manejo y facilidad de instalación.

Aplicaciones:

  1. Medición de corriente, monitoreo y protección de cableado eléctrico y equipos.
  2. Medición de corriente y potencia para motores eléctricos, iluminación, compresores de aire, sistemas de calefacción y ventilación, equipos de aire acondicionado y sistemas de control y automatización.
  3. Dispositivo de control de corriente, potencia y energía.
  4. Dispositivo de protección de relé.
  5. Una resistencia de precisión interna a través del devanado secundario del CT proporciona una salida de voltaje segura baja.

Parametro electrico

Frecuencia 50-400kHz
Entrada nominal 5-3000A
Rango de medición 5% en-130% en
Salida clasificada 0-10V (AC) o 0-5A
Proporción ≤ ± 0.1%
Ángulo de fase ≤ ± 10min
Resistencia dieléctrica 3.0KV / 1mA / 1min
Resistencia de aislamiento DC500V / 100MΩmin

Parámetro mecánico

Caso ABS / UL94-V0
Bobina PBT
Núcleo Acero al silicio / Permalloy
Estructura interna Tornillo
Construcción Tornillo
Temperatura de funcionamiento -25 ℃ + 75 ℃
Humedad de funcionamiento ≤85%
Conexión de salida Cable 1015 / 22AWG (cable de doble cable) 2.5 m

Selección de tipo

P / N

Entrada nominal

(UNA)

Exactitud

Dimensiones (mm)

(ID-LWH)

SCTK691A-008 0-20A 0.1,0.2,0.5 8.0-135.0-42.0-20.0
SCTK691A-013 0-100A 0.1,0.2,0.5 13.0-137.0-42.0-25.0
SCTK691A-020 5-250A 0.1,0.2,0.5 20.0-137.0-46.0-25.0
SCTK691A-050 100-1200A 0.1,0.2,0.5 50.0-215.0-104.0-27.0
SCTK692A-085 100-1500A 0.1,0.2,0.5 82.0 * 52.0-272.0-116.0-37.0
SCTK692A-125 100-3000A 0.1,0.2,0.5 125.0 * 52.0-327.0-116.0-37.0

Notas: Las especificaciones del producto pueden ser personalizadas.
