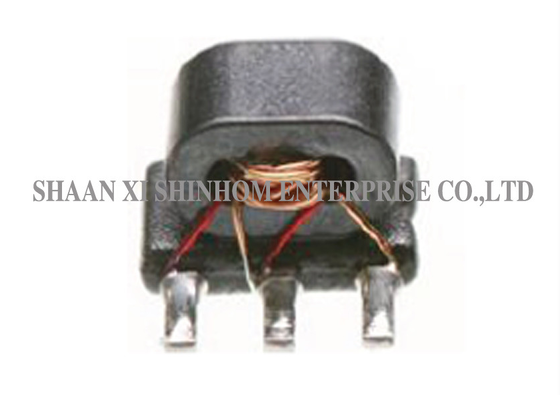

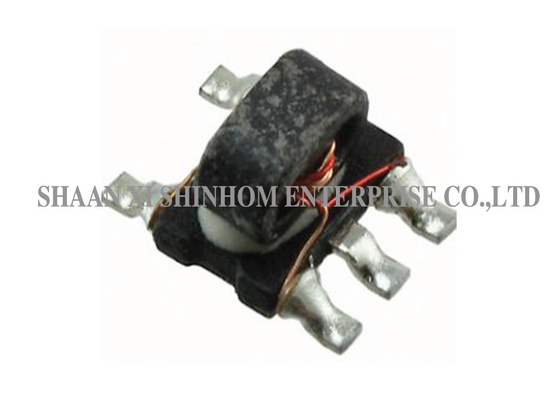

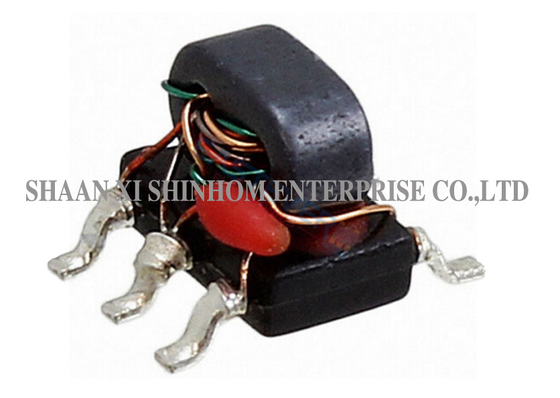

Flujo acoplado Balun 1CT:1 75Ω 5-100MHz para terminales frontales de RF y coincidencia de banda ancha

1Transformador RF balun de línea de transmisiónEstá diseñado para comunicaciones inalámbricas de banda ancha y aplicaciones de conversión de señales de RF.estructura de las líneas de transmisiónpara lograr una conversión de señal equilibrada/desequilibrada, ofreciendocobertura de alta frecuenciayexcelente equilibrio amplitud/faselas características.El producto utiliza unPaquete SMDconbaja pérdida de la línea principalyexcelente pérdida de retorno de entradael rendimiento, garantizando una alta eficiencia de transmisión de la señal y una baja reflexión.Se utiliza ampliamente enamplificadores de empuje-tirón,sistemas de antenas, yredes de coincidencia de banda anchaEs una opción ideal para la comunicación inalámbrica de banda ancha y la conversión de señales de RF front-end.

Características:

• 1: 1 Impedancia
• Impedancia característica de 75Ω
• Potencia de RF: 0,5 W
• Corriente de corriente continua: 30 mA
• Frecuencia: de 5 a 100 MHz
• Pérdida de inserción: 2,0 dB máximo
• Pérdida de retorno de entrada: 10,0 dB Min

Aplicaciones

• Comunicación inalámbrica de banda ancha

• Receptores VHF/UHF

• Transmisores VHF/UHF

• Los demás aparatos para la fabricación de equipos para la fabricación de máquinas de la partida 8471

• Sistemas de antenas

• Modulos de banda frontal de radiofrecuencia

• Compatibilidad de la impedancia de banda ancha

• Equipo de ensayo y medición

Las especificaciones electrónicas ((25°C,Z=75Ω)

• Frecuencia: 5-100MHz
• Temperatura de funcionamiento: -40°C a 85°C
• Temperatura de almacenamiento: -55°C a 100°C

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un balun de línea de transmisión y un balun de alambre tradicional?

A: ¿Qué quieres decir?A. Nolínea de transmisión balunUtiliza la teoría de la línea de transmisión para lograr el emparejamiento de banda ancha y la conversión equilibrada/desequilibrada, ofreciendo una cobertura de frecuencia más amplia (50-1250 MHz) y un mejor rendimiento de alta frecuencia.Un balun tradicional de cuerda de alambre se basa en el acoplamiento del núcleo magnéticoLa estructura de la línea de transmisión es adecuada para aplicaciones de banda ancha y de alta frecuencia.

P: ¿Cuál es el impacto de la pérdida de inserción ≤ 1,3 dB y la pérdida de retorno de entrada ≥ 11 dB en el rendimiento del sistema?

A: ¿Qué quieres decir?La pérdida de inserción ≤ 1,3 dB garantiza una alta eficiencia de transmisión de la señal con una baja pérdida de energía.reducción de la reflexión de la señal y de las ondas estacionariasEs especialmente adecuado para sistemas de comunicaciones inalámbricas con requisitos estrictos de presupuesto de enlace.

P: ¿Cómo solicitar muestras?

A: ¿Qué quieres decir?Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico.de forma gratuitay serán enviados dentro3 a 5 días hábilesEl tiempo de entrega de pedidos masivos es generalmenteEntre 2 y 8 semanasEl MOQ y el tiempo de entrega para productos personalizados se confirmarán por separado.
