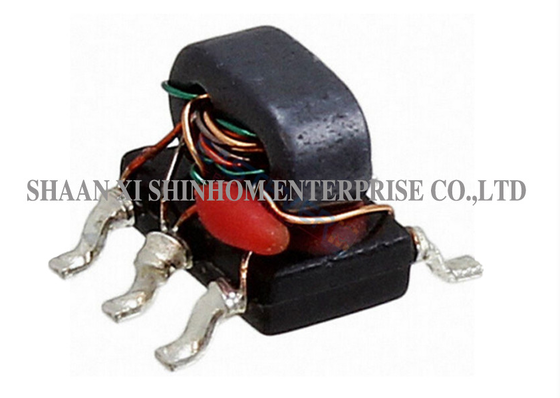

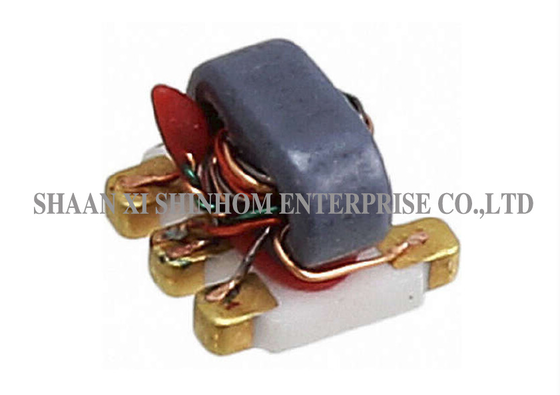

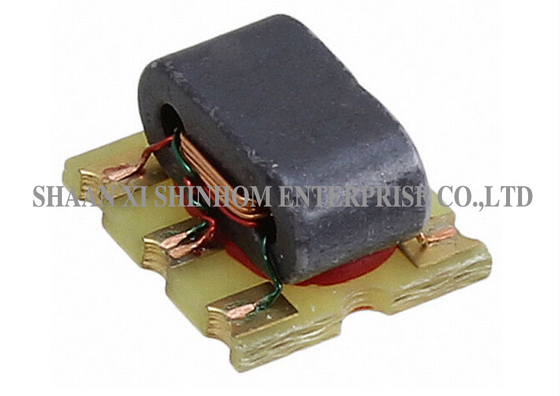

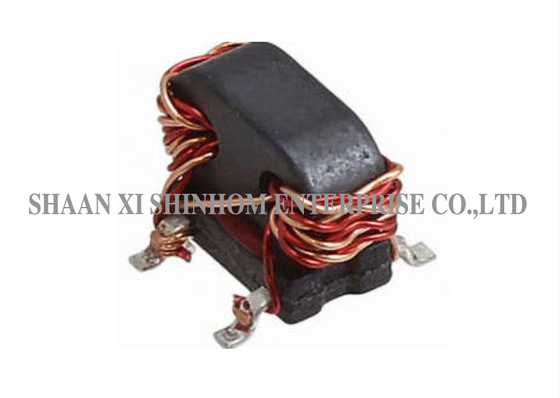

Transformador Balun 1:4CT 75Ω 0.5W 1-350MHz para Sistemas de Antena

El1Transformador RF SMD de 4CTEstá diseñado para comunicaciones inalámbricas de banda ancha y aplicaciones de conversión de señales de RF.estructura acoplada por flujopara lograr la transformación de impedancia y la conversión de señal equilibrada/desequilibrada, ofreciendocobertura de alta frecuenciayexcelente equilibrio amplitud/faselas características.El producto utiliza unPaquete SMDconbaja pérdida de la línea principalybuena pérdida de retorno de entradael rendimiento, garantizando una alta eficiencia de transmisión de la señal y una baja reflexión.Se utiliza ampliamente enReceptores/transmisores VHF/UHF,amplificadores de empuje-tirón,sistemas de antenas, yredes de coincidencia de banda anchaEs una opción ideal para la transformación de impedancia y conversión de señal en sistemas de 75Ω.

Características:

• 1: 4CT Impedancia
• Potencia de RF: 0,5 W
• Corriente de corriente continua: 30 mA
• Impedancia característica de 75Ω
• Frecuencia: 1 a 350 MHz
• Temperatura de funcionamiento: -40°C a 85°C
• Temperatura de almacenamiento: -55°C a 100°C

Aplicaciones

• Comunicación inalámbrica de banda ancha

• Receptores VHF/UHF

• Transmisores VHF/UHF

• Los demás aparatos para la fabricación de equipos para la fabricación de máquinas de la partida 8471

• Sistemas de antenas

• Modulos de banda frontal de radiofrecuencia

• Compatibilidad de la impedancia de banda ancha

• Equipo de ensayo y medición

Las especificaciones electrónicas ((25°C,Z=75Ω)

Preguntas frecuentes

P: ¿Cómo solicitar muestras?

A: ¿Qué quieres decir?Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico.de forma gratuitay serán enviados dentro3 a 5 días hábilesEl tiempo de entrega de pedidos masivos es generalmenteEntre 2 y 8 semanasEl MOQ y el tiempo de entrega para productos personalizados se confirmarán por separado.

P: ¿Apoya las pequeñas órdenes de prueba?

A: ¿Qué quieres decir?Sí, entendemos las necesidades de verificación de los clientes en las primeras etapas del desarrollo de nuevos productos.Los pedidos de ensayo reciben los mismos estándares de calidad y compromisos de entrega que los pedidos en seriePor favor, póngase en contacto con nuestro equipo de ventas para más detalles.

P: ¿Cómo logra el transformador 1:4CT balun una transformación de impedancia de 75Ω a 300Ω?

A: ¿Qué quieres decir?Utiliza una estructura acoplada por flujo para convertir una señal de 75Ω de un solo extremo en una señal diferencial de 300Ω (o viceversa), adecuada para hacer coincidir un sistema de 75Ω con una carga diferencial de 300Ω.

P: ¿Cuál es el impacto del equilibrio de amplitud ± 0,5 dB y el equilibrio de fase ± 5 ° en los amplificadores push-pull?

A: ¿Qué quieres decir?Estas especificaciones aseguran que las señales diferenciales tengan una amplitud constante e inversión de fase precisa. Esto suprime eficazmente los armónicos de orden uniforme, mejora la relación de rechazo de modo común,reduce la distorsión de la señal, y mejora la linealidad del amplificador.
