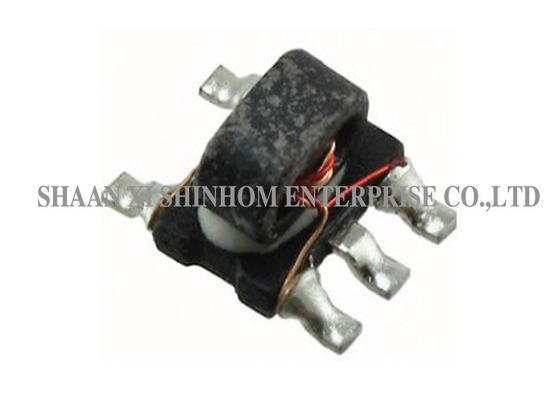

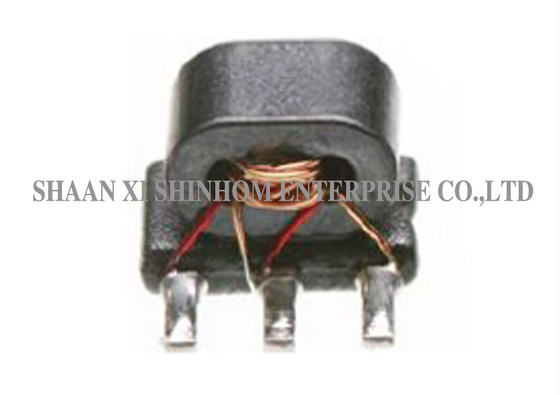

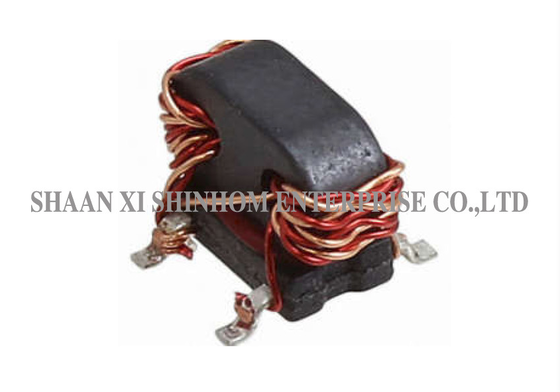

Línea de transmisión de banda ancha Balun 1:1 75Ω 50-1250MHz para terminales frontales de RF y coincidencia de banda ancha

Este transformador RF balun de línea de transmisión 1:1 está diseñado para aplicaciones de comunicación inalámbrica de banda ancha y conversión de señales RF. Utiliza una estructura de línea de transmisión para lograr la conversión de señales balanceadas/no balanceadas, ofreciendo amplia cobertura de frecuencia y excelente balance de amplitud/fase.El producto utiliza un paquete SMD con baja pérdida en la línea principal y excelente rendimiento de pérdida de retorno de entrada, asegurando una alta eficiencia de transmisión de señal y baja reflexión.Se utiliza ampliamente en amplificadores push-pull, sistemas de antena y redes de adaptación de banda ancha en aplicaciones de RF. Es una opción ideal para la comunicación inalámbrica de banda ancha y la conversión de señales de front-end de RF.

Características:

• Impedancia CT 1:1
• Impedancia característica de 75Ω
• Potencia RF: 0.25W
• Corriente CC: 30mA
• Frecuencia: 50 a 1250 MHz
• Pérdida de inserción: 1.3dB Máx.
• Pérdida de retorno de entrada: 11.0dB Mín.

Aplicaciones

• Comunicación inalámbrica de banda ancha

• Receptores VHF/UHF

• Transmisores VHF/UHF

• Amplificadores push-pull

• Sistemas de antena

• Módulos de front-end de RF

• Adaptación de impedancia de banda ancha

• Equipos de prueba y medición

ESPECIFICACIONES ELÉCTRICAS (25℃, Z=75Ω)

• Frecuencia: 50-1250MHz
• Temperatura de operación: -40℃ a 85℃
• Temperatura de almacenamiento: -55℃ a 100℃

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un balun de línea de transmisión y un balun tradicional bobinado?

R: Un balun de línea de transmisión utiliza la teoría de línea de transmisión para lograr adaptación de banda ancha y conversión balanceada/no balanceada, ofreciendo una cobertura de frecuencia más amplia (50-1250MHz) y un mejor rendimiento de alta frecuencia. Un balun tradicional bobinado se basa en el acoplamiento de núcleo magnético, ofreciendo un buen rendimiento de baja frecuencia pero una respuesta de alta frecuencia limitada. La estructura de línea de transmisión es adecuada para aplicaciones de banda ancha y alta frecuencia.

P: ¿Cuál es el impacto de una pérdida de inserción ≤1.3dB y una pérdida de retorno de entrada ≥11dB en el rendimiento del sistema?

R: Una pérdida de inserción ≤1.3dB asegura una alta eficiencia de transmisión de señal con baja pérdida de energía. Una pérdida de retorno de entrada ≥11dB (típicamente 25dB) asegura una buena adaptación de impedancia, reduciendo la reflexión de la señal y las ondas estacionarias, mejorando el rendimiento general del sistema. Es especialmente adecuado para sistemas de comunicación inalámbrica con requisitos estrictos de presupuesto de enlace.

P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El tiempo de entrega para pedidos masivos es generalmente de 2-8 semanas. El MOQ y el tiempo de entrega para productos personalizados se confirmarán por separado.
