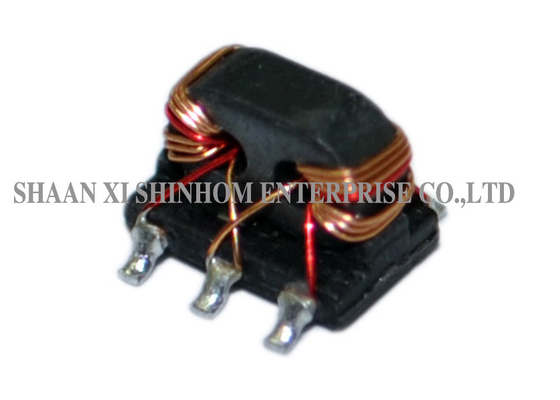

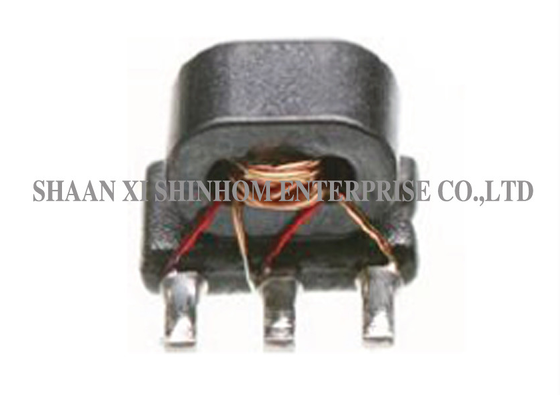

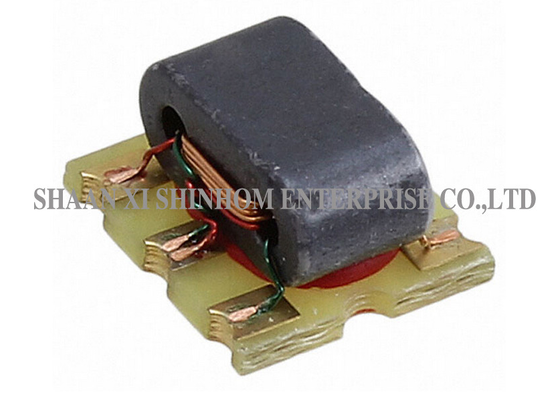

11 Transformador Balun 75Ω 0.5W 1-350MHz para amplificadores de empuje y sistemas de antenas

Este transformador de RF balun 1:1 CT SMD está diseñado para aplicaciones de comunicación inalámbrica de banda ancha y conversión de señales de RF, logrando la conversión de señales balanceadas/desbalanceadas y la adaptación de impedancia. El producto utiliza un paquete SMD, ofreciendo un amplio rango de frecuencia, baja pérdida en la línea principal y excelentes características de balance de amplitud/fase, asegurando la calidad de la transmisión de señales diferenciales. El diseño de toma central es adecuado para topologías de circuito como amplificadores push-pull y mezcladores. Se utiliza ampliamente en receptores/transmisores VHF/UHF, sistemas de antenas y redes de adaptación de banda ancha en aplicaciones de RF. Es una opción ideal para la conversión y adaptación de señales de front-end de RF.

Características:

• Impedancia 1:1 CT
• Impedancia característica de 75Ω
• Potencia de RF: 0.5W
• Corriente CC: 30mA
• Frecuencia: 1 a 350 MHz

Aplicaciones

• Comunicación inalámbrica de banda ancha
• Receptores VHF/UHF
• Transmisores VHF/UHF
• Amplificadores push-pull
• Sistemas de antenas
• Módulos de front-end de RF
• Adaptación de impedancia de banda ancha
• Equipos de prueba y medición

ESPECIFICACIONES ELÉCTRICAS (25℃, Z=75Ω)

• Frecuencia: 1-350MHz
• Temperatura de funcionamiento: -40℃ a 85℃
• Temperatura de almacenamiento: -55℃ a 100℃

Preguntas Frecuentes

P: ¿Cuál es la diferencia entre un transformador balun 1:1 CT y un balun 1:1 estándar?

gratuitas Un balun 1:1 CT tiene una toma central (CT) en el devanado secundario, lo que lo hace adecuado para topologías de circuito como amplificadores push-pull y mezcladores que requieren una toma central, proporcionando salida diferencial o conversión desbalanceada a balanceada. Un balun 1:1 estándar no tiene toma central y tiene una función relativamente más simple.P: ¿Qué significa una pérdida típica en la línea principal de 0.4-0.5dB?R:

Una pérdida en la línea principal de 0.4-0.5dB significa que la pérdida de potencia de la señal a través del transformador es aproximadamente del 9-11%, lo que indica una alta eficiencia de transmisión de energía. La pequeña diferencia en la pérdida entre las dos salidas (0.4dB frente a 0.5dB) asegura un balance de amplitud de salida diferencial, adecuado para front-ends de RF con requisitos estrictos de calidad de señal.

gratuitasR:

Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son

gratuitas y se enviarán dentro de 3-5 días hábiles. El tiempo de entrega para pedidos masivos es generalmente de 2-8 semanas. El MOQ y el tiempo de entrega para productos personalizados se confirmarán por separado.
