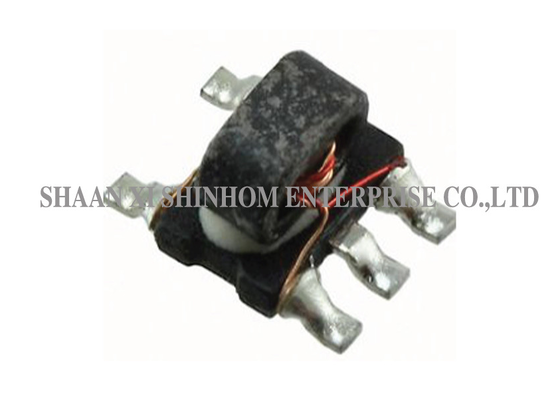

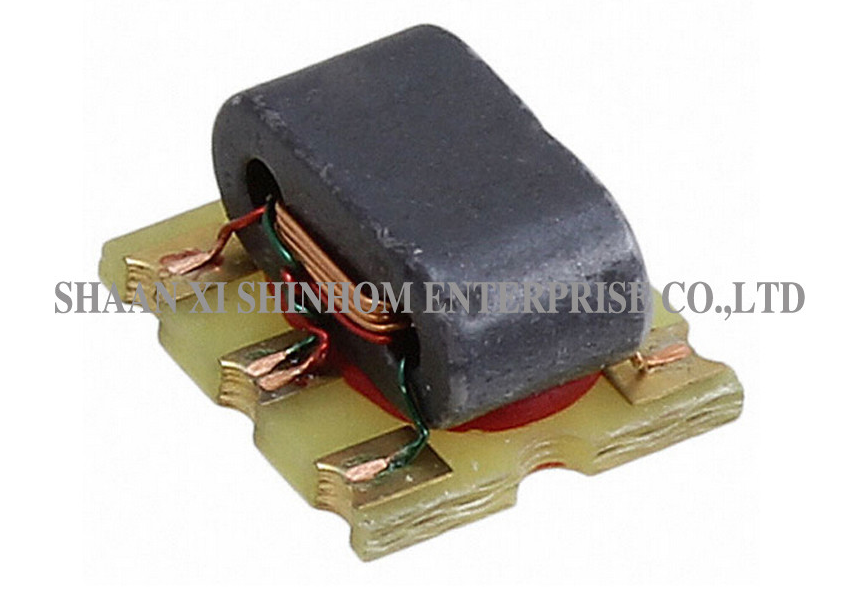

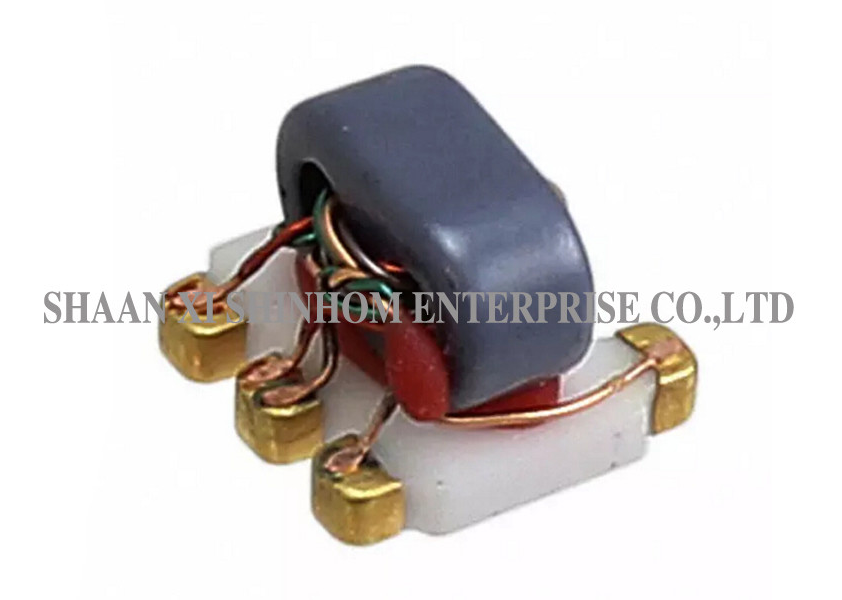

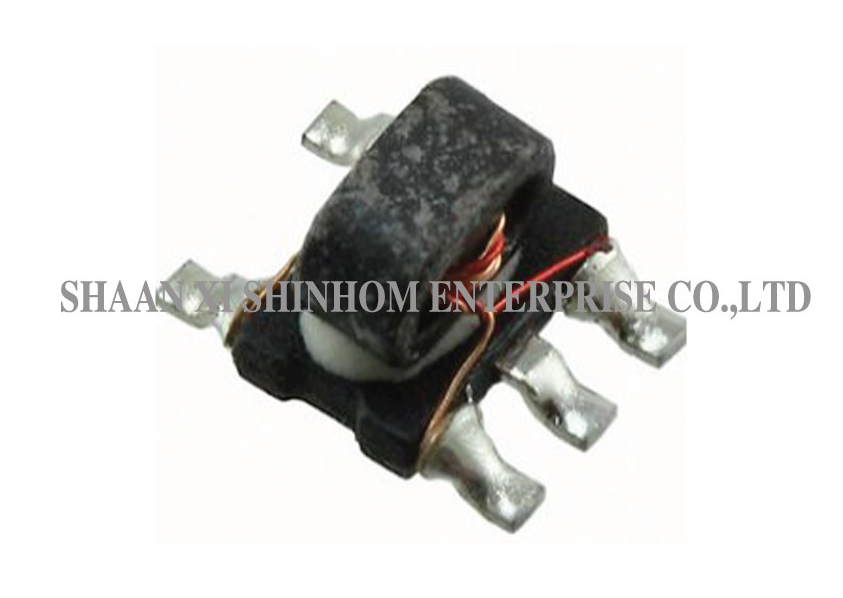

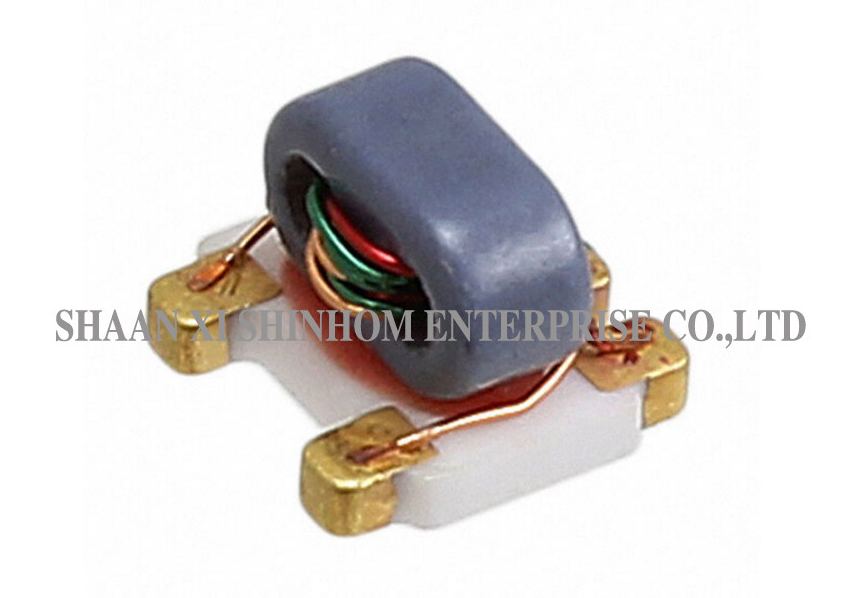

Balun SMD 75Ω 5-3000MHz para Transmisores y Receptores VHF/UHF

Este transformador de RF balun SMD utiliza bobinado de alambre de cobre esmaltado y un encapsulado de montaje superficial. La relación de impedancia es 1:1, la impedancia característica es 75Ω y el rango de frecuencia es 5-3000MHz. Potencia de RF: 0.25W. Corriente CC: 30mA. Un transformador balun se utiliza para la conversión de señal balanceada a no balanceada, convirtiendo señales balanceadas (señales diferenciales) a señales no balanceadas (señales de un solo extremo), o viceversa. Se utiliza ampliamente en comunicaciones inalámbricas de banda ancha, receptores/transmisores VHF/UHF y amplificadores push-pull en circuitos de RF.

Características

• Relación de impedancia – 1:1

• Impedancia característica – 75Ω

• Rango de frecuencia – 5-3000MHz

• Potencia de RF – 0.25W

• Corriente CC – 30mA

• Material del bobinado – alambre de cobre esmaltado

• Tipo de encapsulado – montaje superficial SMD

• Temperatura de operación – -40°C a 85°C

Aplicaciones

• Comunicaciones inalámbricas de banda ancha

• Receptores VHF/UHF

• Transmisores VHF/UHF

• Amplificadores push-pull

• Módulos frontales de RF

• Redes de alimentación de antenas

• Mezcladores

• Redes de adaptación de banda ancha

ESPECIFICACIONES ELÉCTRICAS(25℃,Z=75Ω)

• Frecuencia: 5-3000MHz
• Temperatura de operación: -40℃ a 85℃
• Temperatura de almacenamiento: -55℃ a 100℃

PREGUNTAS FRECUENTES

P: ¿Cuál es la función principal de un transformador balun?

R: Un transformador balun se utiliza para la conversión de balanceado a no balanceado, convirtiendo señales balanceadas (señales diferenciales) a señales no balanceadas (señales de un solo extremo), o viceversa. Se utiliza ampliamente en circuitos de RF, mezcladores, alimentación de antenas y redes de adaptación de banda ancha.

P: ¿Qué significa una relación de impedancia de 1:1?

R: Una relación de impedancia de 1:1 significa que las impedancias primaria y secundaria son iguales (ambas 75Ω). No realiza transformación de impedancia, sino que solo proporciona conversión de señal balanceada a no balanceada. Es adecuado para circuitos de RF que requieren conversión balun sin transformación de impedancia.

P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo (incluyendo los requisitos de frecuencia e impedancia). Las muestras son gratuitas y se enviarán en 3-5 días laborables. El tiempo de entrega para pedidos masivos es generalmente de 2-8 semanas.
