Name: Sensor de corriente de efecto Hall 125A Serie HBC125LAH para inversores y fuentes de alimentación de soldadura
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC125LAH
Availability: InStock

Caracteristicas Galería Descripción de producto Habla Ahora.

Caracteristicas

Especificaciones

Tensión de alimentación: ±12V ～ ±15V(±5%)

Entrada nominal: 125A

Salida nominal: 125mA±0,5%

Tipo: Tipo de sala

Certificación: CE

Tipo de señal de salida: Salida analógica

Resaltar:

Sensor de corriente de efecto Hall de 125A

Sensor de efecto Hall para inversores

Sensor de corriente para fuentes de alimentación de soldadura

Información básica

Lugar de origen: Porcelana

Nombre de la marca: Shinhom

Certificación: RoHS

Número de modelo: HBC125LAH

Pago y Envío Términos

Detalles de empaquetado: Caja de cartón

Tiempo de entrega: Entre 4 y 8 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 1000000/mes

Galería

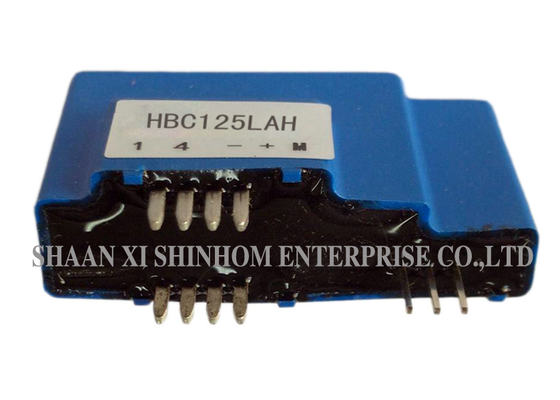

Sensor de corriente de efecto Hall 125A Serie HBC125LAH para inversores y fuentes de alimentación de soldadura

Descripción de producto

Sensor de corriente de efecto Hall serie HBC125LAH

El sensor de corriente de efecto Hall de lazo abierto de la serie HBC125LAH se basa en el principio de medición por efecto Hall, proporcionando aislamiento eléctrico entre los circuitos primario y secundario. Mide con precisión corrientes de CC y CA, con una corriente nominal de 125A y una corriente nominal de salida de 125mA ±0.5%. El producto tiene una tensión de alimentación de ±12 a ±15V (±5%). Ofrece alta precisión y fácil instalación. Temperatura de funcionamiento: -25 a +85°C. Cumple con las normas de retardo de llama UL94-V0 y con los requisitos ambientales RoHS. Se utiliza ampliamente en fuentes de alimentación conmutadas (SMPS), sistemas de alimentación ininterrumpida (UPS), equipos de control de frecuencia variable, inversores, aplicaciones alimentadas por batería, variadores de velocidad de CA, accionamientos de servomotores, convertidores estáticos para accionamientos de motores de CC y fuentes de alimentación para soldadura.

Características:

Corriente de funcionamiento: 125A
Fuente de alimentación: ±12V ~ ±15V(±5%)
Corriente nominal de salida: 125mA ±0.5%
Grado de alta precisión
Fácil montaje
Temperatura de trabajo (funcionamiento): -25 a +85°C
Certificación: UL 94-V0
Conforme a la directiva RoHS

Aplicaciones:

Fuentes de alimentación conmutadas (SMPS)
Sistemas de alimentación ininterrumpida (UPS)
Dispositivos de control de frecuencia
Dispositivos inversores
Aplicaciones alimentadas por batería
Variadores de velocidad de CA y accionamientos de servomotores
Convertidores estáticos para accionamientos de motores de CC
Fuentes de alimentación para aplicaciones de soldadura

DATOS ELÉCTRICOS:

	HBC125LAH
Corriente nominal de entrada (IPN)	125	A
Rango de corriente (IP)	0～±200	A
Impedancia de carga (@IPN) ±12V(@±ADC)	14～48	Ω
±12V(@ARMS)	14～15
±15V(@±ADC)	29～70	Ω
±15V(@ARMS)	29～29
Corriente nominal secundaria	125±0.5%	mA
Tensión de alimentación (VC)	±12～±15±5%	V
Consumo de corriente estático (25℃ @±15V)	≤±20	mA
Relación de transformación	1:1000
Desequilibrio a corriente cero	≤±0.2	mA
Deriva térmica por pérdida eléctrica (-40℃～+85℃)	≤±0.95	mA
Tiempo de respuesta	＜1.0	µs
Linealidad	≤±0.2	%FS
Tensión de aislamiento (50/60HZ, 1min)	2.5	KV
Precisión de seguimiento di/dt	＞50	A/μs
Ancho de banda (-3dB)	DC…100	KHz
Resistencia de bobina @70℃	35	Ω
Temperatura de funcionamiento	-40～+85	℃
Temperatura de almacenamiento	-40～+105	℃

Sensor de corriente de efecto Hall 125A Serie HBC125LAH para inversores y fuentes de alimentación de soldadura

Notas:

Las especificaciones del producto se pueden personalizar

Preguntas frecuentes

P: ¿Cuál es el principio de funcionamiento de un sensor de corriente de efecto Hall de lazo abierto?

R: El sensor de corriente de efecto Hall de lazo abierto funciona según el principio del efecto Hall. El campo magnético generado por la corriente medida es detectado por el elemento Hall, que emite una señal de tensión proporcional a la intensidad del campo magnético. El aislamiento eléctrico entre el primario y el secundario se logra mediante el acoplamiento del circuito magnético, sin requerir una conexión eléctrica directa, lo que garantiza seguridad y confiabilidad.

P: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o por correo electrónico. Por favor, proporcione la información de su empresa y el modelo deseado. Las muestras son gratuitas y se enviarán en un plazo de 3 a 5 días laborables. El plazo de entrega para pedidos grandes suele ser de 2 a 8 semanas.
