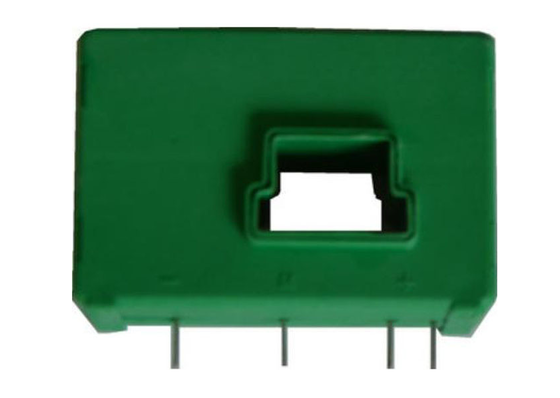

Sensor de corriente de efecto Hall IP65 de 0 a 200 A para fuentes de alimentación de soldadura

Negociación
MOQ
Negociable
Precio
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Voltaje de suministro: ±12V ~ ±15V (±5%)
Entrada nominal: 100A, 125A, 200A
Salida nominal: 100mA±0,5%, 125mA±0,5%
Linealidad: ≤±0,2% FS
Clasificación IP: IP65
Teoría: SENSOR ACTUAL
Resaltar:

Sensor de efecto Hall IP65

,

Sensor de corriente de 200A para soldadura

,

Sensor de corriente de fuente de alimentación de soldadura

Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: HBC-LAP
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto

Este sensor de corriente de efecto Hall IP65 se fabrica utilizando tecnología de medición de efecto Hall y diseño de aislamiento de corriente, especialmente desarrollado para fuentes de alimentación de soldadura y aplicaciones alimentadas por batería, garantizando alta precisión, rendimiento estable y protección segura.El producto presenta una estructura robusta y fiable con aislamiento de corriente entre los circuitos primario y secundario.Es adecuado para fuentes de alimentación de soldadura, variadores de frecuencia de CA, y fuentes de alimentación ininterrumpida. Es una opción ideal para aplicaciones de sensores de corriente de efecto Hall en medición de corriente y automatización industrial.

Características:

  • Corrientes de operación: 0 a 200A
  • Fuente de alimentación: ±12V ~ ±15V (±5%)
  • Corriente de salida nominal: 100mA±0.5%, 125mA±0.5%
  • Fácil montaje
  • Alto grado de precisión

Aplicaciones:

  • Fuentes de alimentación para aplicaciones de soldadura
  • Aplicaciones alimentadas por batería
  • Variadores de velocidad de CA y variadores de servomotor
  • Fuentes de alimentación conmutadas (SMPS)
  • Fuentes de alimentación ininterrumpidas (UPS)
  • Convertidores estáticos para variadores de motor de CC

1. Es positivo cuando Ip fluye en la dirección de la flecha.
2. La temperatura del conductor primario no debe exceder los 100 ℃.
3. El rendimiento dinámico se prueba con una sola barra que llena completamente el orificio primario.
4. La vuelta primaria en la parte superior del sensor para realizar el mejor acoplamiento magnético.

DATOS ELÉCTRICOS:

HBC100LAP HBC125LAP HBC200LAP
Corriente Nominal(IPN) 100 125 200 A
Rango de Medición(IP) 0~±200 0~±200 0~±300 A
Corriente de Salida Nominal(ISN) 100±0.5% 125±0.5% 100±0.5% mA
Voltaje de Suministro(±5%) ±12~±15 V
Pérdida de corriente de suministro 16(@±15V)+IS mA
Resistencia de prueba con±12V @±IPNmax 14(min) 52(max) 0(min) 26(max) Ω
@±IPmax 14(min) 17(max) 0(min) 4(max) Ω
con±15V @±IPNmax 40(min) 72(max) 0(min) 56(max) Ω
@±IPmax @±300Amax 40(min) 40(max) 0(min) 8(max) Ω
Relación de vueltas 1:1000 1:1000 1:2000
Resistencia secundaria 33 33 76 Ω
Corriente de offset ≤±0.2 mA
Deriva de corriente de offset ≤±0.5 mA
Tiempo de respuesta <1 µs
Linealidad ≤±0.2 %FS
Voltaje de aislamiento 50(60)HZ,1min,3 KV
di/dt >100 A/μs
Ancho de banda(-3dB) DC…100 KHz
Temperatura de operación -40~+85 ℃
Temperatura de almacenamiento -40~+105 ℃

Sensor de corriente de efecto Hall IP65 de 0 a 200 A para fuentes de alimentación de soldadura

Notas: Las especificaciones del producto se pueden personalizar

Preguntas frecuentes

P: ¿Proporcionan soporte técnico y recomendaciones de selección?

R: Sí. Contamos con un equipo técnico profesional que puede proporcionar recomendaciones de selección y soluciones de personalización basadas en los escenarios de aplicación del cliente y los requisitos del circuito.

P: ¿Las muestras son gratuitas? ¿Cuándo puedo recibirlas?

R: Las muestras son gratuitas y se enviarán en 3-5 días hábiles. Para políticas específicas de costos de envío, póngase en contacto con nuestro equipo de ventas para su confirmación.

P: ¿Cómo manejan los problemas de calidad si ocurren?

R: Garantizamos la conformidad del producto a través de la inspección de calidad entrante y pruebas de calidad al 100% antes del envío. Si ocurren problemas de calidad, póngase en contacto con nuestro equipo de ventas de inmediato. Proporcionaremos soluciones de devolución/cambio o soporte técnico.
