Sensor de corriente de efecto Hall de 24 V, 300 A y 0,625 V para monitorización de redes y equipos industriales

5000 piezas
MOQ
Negociable
Precio

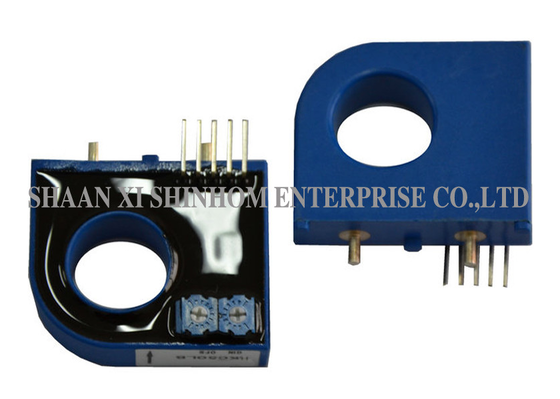

24V Hall Effect Current Sensor 300A 0.625V for Grid Monitoring and Industrial Equipment
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Tensión de alimentación: 24V (±5%)
Entrada nominal: 0A ~ 300A
Salida nominal: 0,625 V ±1%
Teoría: Sensor de Hall
Producción: Transductor de conmutación
voltaje de aislamiento: 2,5 kV, 50 (60) Hz, 1 min.
Resaltar:

Sensor de corriente de efecto Hall de 24V 300A

,

Sensor de corriente de efecto Hall para monitoreo de red

,

Sensor de corriente para equipos industriales de 0.625V
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: HKC-LBS5
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000000/mes
Descripción de producto
Sensor de corriente de efecto Hall en modo de bucle abierto serie HKC-LBS5

El serie HKC-LBS5 sensor de corriente de efecto Hall de bucle abierto se basa en el principio de medición por efecto Hall, proporcionando aislamiento eléctrico entre los circuitos primario y secundario. Mide con precisión corrientes CC, CA o de pulsos. El producto utiliza un diseño de bucle abierto con una tensión de alimentación de 24 V (±5 %). La tensión nominal de salida es de 0,625 V ±1 %. Ofrece fácil instalación, alta precisión y un rango de temperatura de funcionamiento de -25 °C a +85 °C. Cumple con las normas de retardo de llama UL94-V0 y los requisitos medioambientales RoHS. Se utiliza ampliamente en fuentes de alimentación conmutadas (SMPS), sistemas de alimentación ininterrumpida (UPS), equipos de control de frecuencia variable, inversores, locomotoras eléctricas, monitorización de redes eléctricas, variadores de velocidad de CA, accionamientos de servomotores, convertidores estáticos de accionamiento de motores de CC y fuentes de alimentación para soldadura.

Características:
  • Corriente de funcionamiento: 0 a 300 A
  • Alimentación: 24 V (±5 %)
  • Tensión nominal de salida: 0,625 V ±1 %
  • Fácil montaje
  • Grado de alta precisión
  • Diseño de bucle abierto
  • Temperatura de trabajo (funcionamiento): -25 a +85 °C
  • Certificación: UL 94-V0
  • Conforme con la directiva RoHS
Aplicaciones
  • Fuentes de alimentación conmutadas (SMPS)
  • Sistemas de alimentación ininterrumpida (UPS)
  • Equipos de control de frecuencia variable
  • Inversores
  • Locomotoras eléctricas
  • Monitorización de redes eléctricas
  • Variadores de velocidad de CA y accionamientos de servomotores
  • Fuentes de alimentación para soldadura y accionamientos de motores de CC
DATOS ELÉCTRICOS:
HKC50LBS5 HKC100LBS5 HKC200LBS5 HKC300LBS5
Corriente nominal de entrada 50 100 200 300 A
Rango de corriente de prueba 75 150 300 450 A
Tensión nominal de salida 0,625±1 % V
Tensión de alimentación 24±5 % V
Desplazamiento de tensión cero (Offset) 2,5±0,025 V
Consumo de corriente ≤20 mA
Linealidad ≤±1 %FS
Tiempo de respuesta ＜5 µs
Deriva térmica de salida ≤±3 mV/℃
Deriva térmica de cero ≤±1 mV/℃
Tensión de aislamiento 50(60) Hz, 1 min 2,5 KV
Temperatura de funcionamiento -10～+80 ℃
Temperatura de almacenamiento -40～+85 ℃
Sensor de corriente de efecto Hall de 24 V, 300 A y 0,625 V para monitorización de redes y equipos industriales

Notas: Las especificaciones del producto se pueden personalizar

Preguntas frecuentes

P: ¿Cuál es la diferencia entre los sensores de corriente Hall de bucle abierto y de bucle cerrado?

R: Los sensores de bucle abierto amplifican y emiten directamente la tensión Hall. Ofrecen una estructura sencilla, menor coste y respuesta rápida, adecuados para mediciones industriales generales. Los sensores de bucle cerrado utilizan un devanado de compensación para generar un campo magnético opuesto, ofreciendo mayor precisión y menor deriva térmica. El diseño de bucle abierto de la serie HKC-LBS5 ofrece una mejor relación coste-rendimiento, adecuada para la mayoría de las aplicaciones industriales.

P: ¿Cuál es el rango de tensión de salida de este sensor?

R: La tensión nominal de salida es de 0,625 V ±1 %, correspondiente a la corriente nominal de medición de 300 A. La señal de salida varía linealmente con la corriente medida y puede conectarse directamente a circuitos de muestreo de PLC, DCS o ADC.

P5: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o por correo electrónico. Indique la información de su empresa y el modelo de interés. Las muestras son gratuitas y se enviarán en un plazo de 3-5 días laborables. El plazo de entrega para pedidos a gran escala suele ser de 2-8 semanas.
