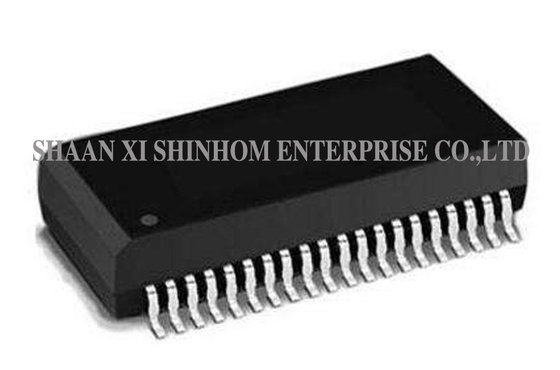

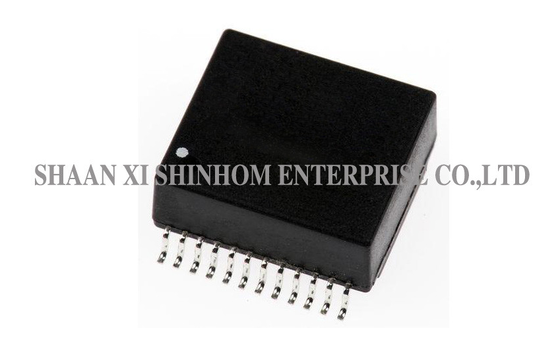

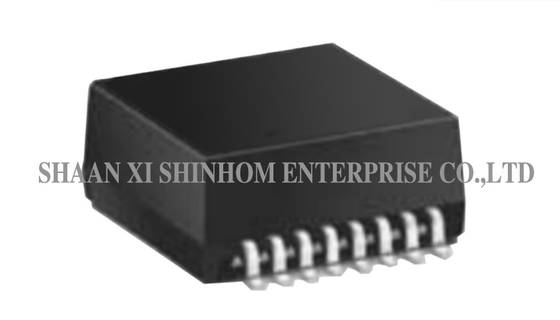

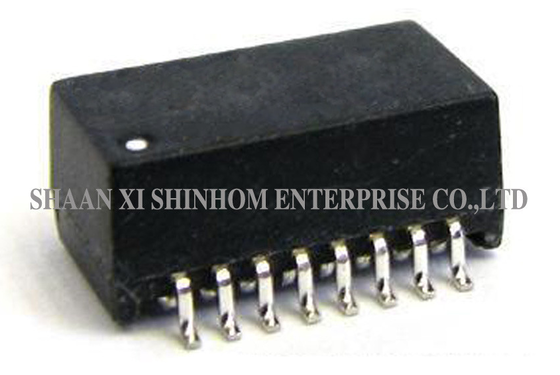

Módulo de magnetismo base-T de la serie LAN-400 para switches y routers

Módulos de magnetismo LAN-400 Series 10/100 Base-T, Transformador LAN de Módulos de Magnetismo de Puerto Único de 40 pines

El serie LAN-400 El módulo magnético Ethernet 4-puerto 10/100Base-T está diseñado para aplicaciones de equipos de red multiport. Cuatro puertos independientes se integran en un solo módulo, ahorrando espacio en la PCB. El producto cumple con el estándar Ethernet IEEE802.3. La inductancia en circuito abierto es de 350 µH mínimo (@ 8 mA de polarización). La pérdida de inserción es ≤ 1.1 dB (1-100 MHz). El voltaje de aislamiento es de 1500 VRMS. El encapsulado de montaje superficial es adecuado para líneas de producción SMT automatizadas, con un diseño compacto de 40 pines. Se utiliza ampliamente en switches de 4 puertos, routers, tarjetas de interfaz de red, equipos Ethernet industriales y dispositivos de suministro de energía PoE.

CARACTERÍSTICAS

• Compatible con Ethernet IEEE 802.3
• Puerto Cuádruple
• Montaje en Superficie
• Inductancia: 350 µH Mínimo @ Idc=8mA
• Pérdida de Inserción: -1.1 dB Máximo @ 1-100 MHz
• Hipot: 1500 VRMS Mínimo
• Métodos de soldadura: Ola, Reflujo
• Temperatura de Operación: 0 °C a 70 °C
• Temperatura de Almacenamiento: -55 °C a 125 °C

Aplicaciones

• Switches Ethernet de 4 puertos

• Routers de red

• Tarjetas de Interfaz de Red (NIC)

• Equipos Ethernet industriales

• Dispositivos de suministro de energía PoE

• Módulos de red integrados

• Equipos de red multiport

• Equipos de acceso de banda ancha

Preguntas Frecuentes

P: ¿Cuáles son las ventajas del diseño integrado de 4 puertos?

R: El diseño integrado de 4 puertos integra cuatro transformadores Ethernet independientes en un solo módulo. En comparación con el uso de cuatro transformadores de puerto único, ahorra espacio en la PCB, simplifica el diseño, reduce los costos de ensamblaje y mejora la eficiencia de producción.

P: ¿Cuál es el parámetro de inductancia en circuito abierto (OCL) de este producto?

R: La inductancia en circuito abierto es de 350 µH mínimo (@ 8 mA de corriente de polarización), lo que garantiza la integridad de la transmisión de la señal y la capacidad de rechazo de modo común en condiciones de operación típicas.

P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El tiempo de entrega para pedidos masivos es generalmente de 2 a 8 semanas.
