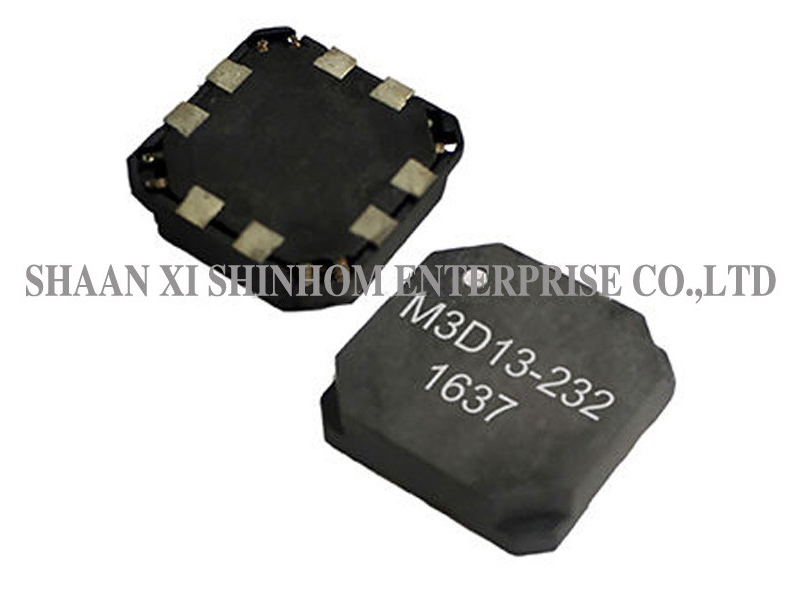

Antena de bobina transpondedora RFID 3D SMD para sistemas de entrada sin llave pasiva automotriz

ElCubierta de antena de transmisor 3D RFID SMDTiene un tamaño compacto de 13,0×13,0×3,1 mm. Utiliza tres bobinas independientes combinadas a lo largo del eje X, eje Y y eje Z para lograr una cobertura espacial completa,garantizar la recepción constante de señales desde cualquier direcciónLa estructura de varias capas de ferrita proporciona un excelente rendimiento eléctrico.La solución integrada de tres bobinas de un solo componente reduce los costes de montaje y mejora la fiabilidad del circuitoSe utiliza ampliamente en sistemas de entrada pasivos sin llave automotriz, sistemas de arranque sin llave, funciones de despertar TPMS, control de logística industrial, control de acceso y dispositivos de seguimiento.

• Las dimensiones 13.0 × 13.0 × 3.1 mm
• Cubierta de tres ejes: eje X / eje Y / eje Z / eje XY
• Factor Q elevado
• Estructura multicapa de ferrita
• Diseño de bajo perfil
• Amplio rango de temperaturas de funcionamiento
• Paquete SMD
• Integración de un solo componente de tres bobinas

• Automóvil
• Sistemas de entrada pasiva sin llave y de acceso sin llave
• RTPMS con funciones de despertar
• Logística y control industriales
• Control de acceso
• Dispositivos de seguimiento

• Prueba de frecuencia. - ¿ Qué es eso?
• Temperatura de operación. : -40 °C ~ +85 °C
• La sensibilidad (S0) medida con bobinas Helmholtz H=8,36 A/m@125 kHz.
• SRF: Frecuencia de auto-resonancia de la bobina.
• Wx/Wy/Wz significa bobina de enrollamiento de los ejes X, Y y Z.
• f20/f125/f134.2 significa frecuencia de resonancia de 20 kHz, 125 kHz y 134,2 kHz.
• Ensayos en condiciones de humedad relativa del 85%
• Cualquier otro valor de inductancia en LF o tolerancias más estrictas se puede proporcionar. También se puede suministrar diferente valor de inductancia en el eje de devanado diferente. Por favor, póngase en contacto con nuestro vendedor para cualquier consulta.

Para más bobinas de antena RFID, por favor vaya a nuestro sitio web o póngase en contacto con nosotros.

P: ¿Cuál es la diferencia entre una bobina 3D y una bobina estándar de un solo eje?

R: Una bobina 3D integra tres bobinas independientes a lo largo de los ejes X, Y y Z en un solo componente, logrando una cobertura espacial completa.Independientemente de la dirección desde la que el transpondedor se acerque a la antenaEsto es especialmente adecuado para aplicaciones con orientación incierta, como los sistemas de entrada pasivos sin llave de automóviles.

P: ¿Cuáles son las ventajas de la integración de tres bobinas de un solo componente?

R: En comparación con el uso de tres bobinas de un solo eje separadas, la integración de un solo componente de tres bobinas reduce el número de componentes, ahorra espacio en PCB, simplifica el proceso de colocación,mejora la eficiencia de la producción, y mejora la fiabilidad general del circuito.

P: ¿Cuáles son las ventajas de la estructura multicapa de ferrita?

R: La estructura multicapa de ferrita proporciona una alta permeabilidad magnética y un excelente rendimiento eléctrico dentro de un tamaño compacto.Asegura que la bobina mantiene un alto factor Q e inductancia estable en la frecuencia de funcionamiento, con buena estabilidad en un amplio rango de temperaturas.
