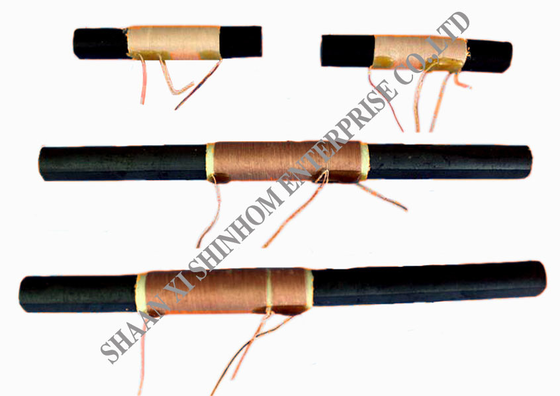

Bobina RFID de alto Q para sistema de control de acceso y carga inalámbrica

Bobinas de antena RFID para sistemas RFID y aplicaciones de tarjetas inteligentes IC

Este Bobina de antena RFID está diseñado para sistemas RFID y aplicaciones de tarjetas inteligentes IC. La inductancia es de 734µH±2%, la frecuencia de funcionamiento es de 125kHz, el factor Q es ≥120 y la frecuencia de auto-resonancia es ≥1.7MHz. El producto utiliza un proceso de bobinado multicapa tipo panal con alambre Litz, ofreciendo un alto factor Q y un amplio rango de inductancia. Se admiten múltiples tipos de estructuras, incluidas antenas RFID para sistemas de control de acceso, bobinas cilíndricas RFID, bobinas de tarjetas inteligentes IC y bobinas de carga inalámbrica. El diámetro del alambre está disponible de 0.04mm a 1.3mm. La corriente nominal es de hasta 50A. El rango de temperatura de funcionamiento es de -55°C a +155°C. Se utiliza ampliamente en sistemas de control de acceso RFID, tarjetas inteligentes IC, carga inalámbrica, detección industrial y electrónica automotriz.

CARACTERÍSTICAS

• La bobina de antena emisora más pequeña
• Varias estructuras de bobinas RFID cumplen con las especificaciones del cliente:
• Alto valor Q y amplio rango de inductancia
• Bobinado tipo panal con alambre de cobre esmaltado
• Personalizado según las especificaciones del cliente
• Corriente nominal hasta 50A
• Temperatura de funcionamiento: -55 a +155 °C
• Diámetro del alambre de 0.04mm a 1.3mm

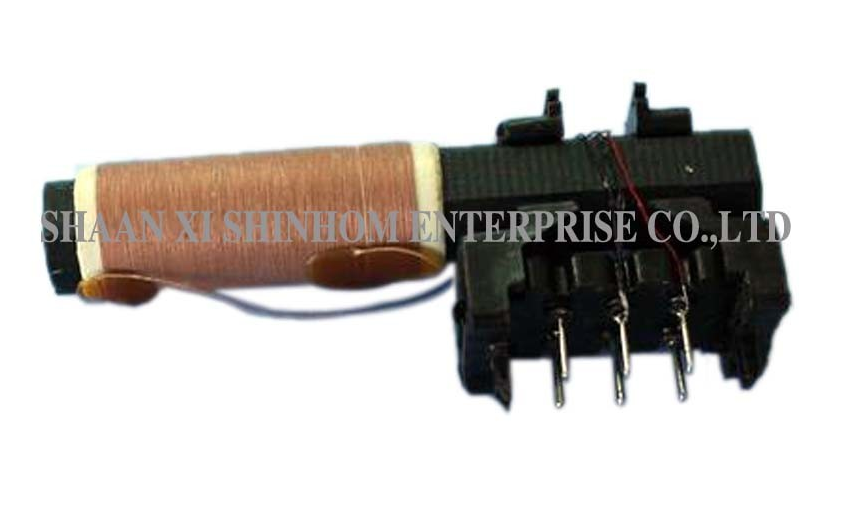

• Bobinas RFID para antena RFID de sistema de control de acceso

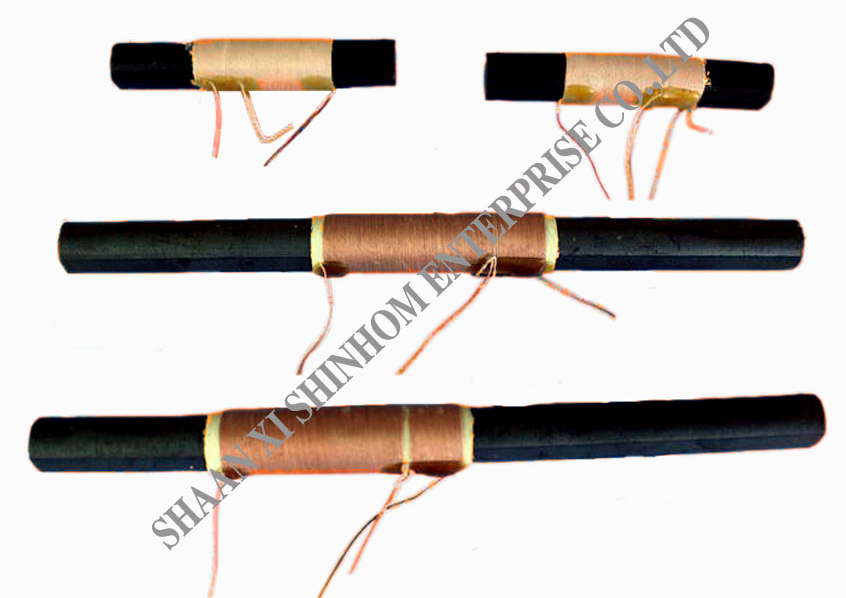

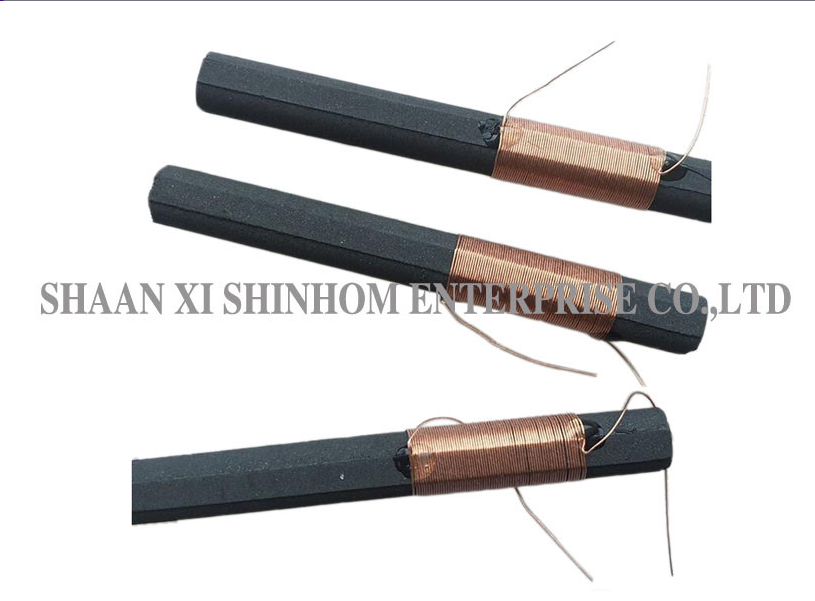

• Bobinas cilíndricas RFID
• Bobinas RFID para tarjeta inteligente IC
• Bobinas de carga inalámbrica
• Se aceptan personalizaciones

Aplicaciones

• Sistemas de control de acceso RFID
• Tarjetas inteligentes IC
• Receptores de carga inalámbrica
• Sistemas de entrada sin llave pasiva automotriz
• Etiquetas de seguimiento de activos industriales
• Dispositivos de comunicación de campo cercano NFC
• Sensores médicos IoT
• Etiquetas electrónicas para animales

Especificación eléctrica:

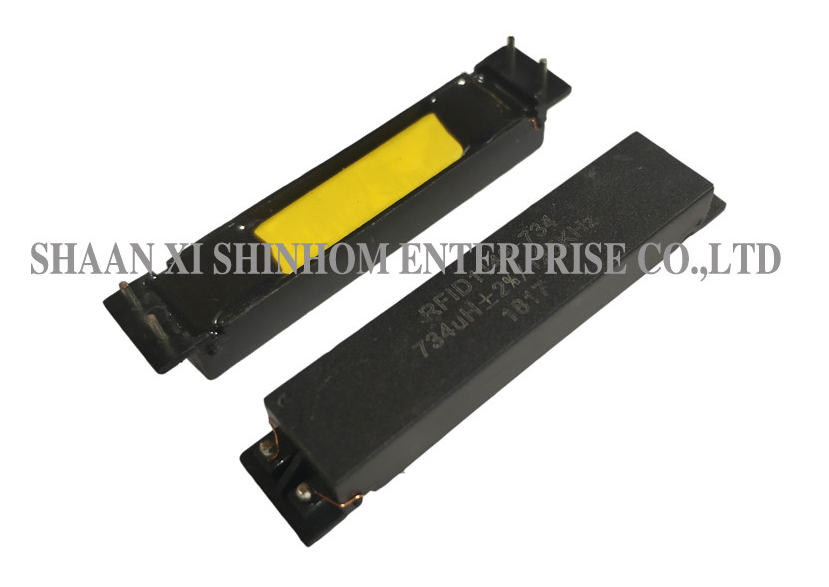

• L: 734uH±2% @125KHz,1V
• DCR: 2.8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1.7MHz Min
• Temperatura de funcionamiento: -40°C a +125°C
• Temperatura de almacenamiento: -40°C a +85°C

Para más bobinas de antena RFID, por favor visite nuestro sitio web o contáctenos.

Preguntas frecuentes

P: ¿Cuáles son las ventajas del bobinado tipo panal en comparación con el bobinado ordinario?

R: El bobinado tipo panal utiliza un bobinado escalonado multicapa para reducir eficazmente la capacitancia distribuida. Esto aumenta la frecuencia de auto-resonancia (SRF), permitiendo que la bobina mantenga una inductancia y un factor Q estables en la frecuencia de funcionamiento. La estructura tipo panal también mejora la resistencia mecánica y proporciona una mejor resistencia a las vibraciones.

P: ¿Cuál es la función del alambre Litz?

R: El alambre Litz está hecho de múltiples hilos finos de cobre aislados entrelazados. Reduce eficazmente las pérdidas por efecto pelicular y efecto de proximidad a altas frecuencias, mejorando el factor Q de la bobina y la sensibilidad de recepción de la señal. Es una opción de material clave para mejorar el rendimiento de la antena RFID.

P: ¿Cuánto tiempo de entrega y qué métodos de embalaje se utilizan?

R: El plazo de entrega estándar es de 2 a 8 semanas después de la confirmación del pedido, dependiendo de las especificaciones del producto y la cantidad del pedido. Los productos se embalan de forma segura con cartones, espuma, paletas, película envolvente y correas de sujeción para garantizar un transporte internacional seguro.
