Inductor de potencia SMD de alta temperatura serie SDR para PDA y programadores de memoria flash

5000 piezas
MOQ
Negociable
Precio
Wide Temp SMD Power Inductor SDR Series for PDA and Flash Memory Programmers
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Estructura de la bobina: Bobina individual
Estructura del imanador: Bobina de la ferrita
Valor del conductor: inductor fijo
Frecuencia de trabajo: Frecuencia alta
Naturaleza de la operación: bobina de estrangulamiento
Tolerancia: ±10%,±20%
Resaltar:

Inductor de potencia SMD de amplio rango de temperatura

,

Inductor de la serie SDR para PDA

,

con una capacidad de transmisión superior a 50 W
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS/ISO/UL/CE/IATF16949/CNAS
Número de modelo: Serie SDR
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000000/mes
Descripción de producto

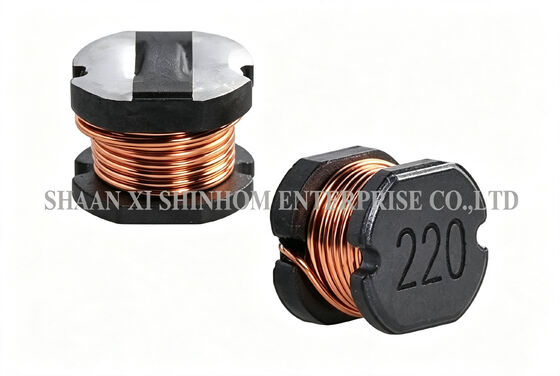

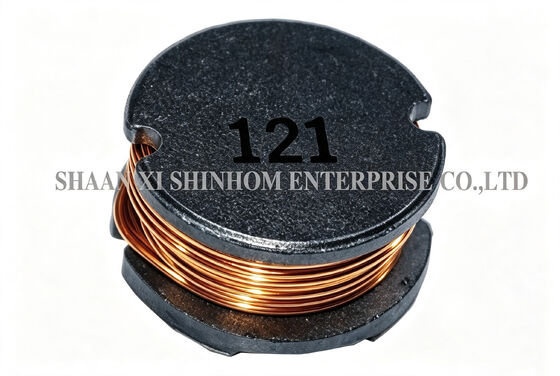

Inductor de potencia sin blindaje de alta calidad SMD de la serie SDR

ElSerie de DEGEl inductor de potencia SMD de alta corriente sin blindaje presenta una estructura abierta sin blindaje con ventaja de coste como su competitividad central.1.0 μH a 1200 μHLa corriente nominal es de hasta4.5A.

Eldiseño de la parte superior planaEs compatible con los procesos de soldadura por vapor y de soldadura por reflujo infrarrojo, con una resistencia térmica de soldadura de260°C/10 segundos.

Temperatura de funcionamiento:-40 °C a +85 °CTemperatura de almacenamiento:-40 °C a +105 °C.

Se utiliza ampliamente enPDAs,Conversores de corriente continua a corriente continua para portátiles,Programadores flash para PDA,Convertidores de carga y de carga, ylas cajas decodificadoras.

Características
  • Corriente hasta 4,5 A
  • Corriente grande
  • Capa plana para Pick & Place
  • Bajo coste
Las aplicaciones
  • Ideal para convertidores de CC-DC de computadoras portátiles y de palma
  • La memoria flash de los PDA
  • Convertidores de paso a paso.
  • Caja superior
Información técnica
  • Temperatura de funcionamiento: -40°C a +85°C
  • Temperatura de almacenamiento: -40°C a +105°C
  • Métodos de soldadura: fase de vapor, reflujo infrarrojo
  • Resistencia al calor de soldadura: 260°C durante 10 segundos
  • Resistencia a los disolventes: Conforme con la MIL-STD-202E
Guía de compras
  1. FREQ.(L) de ensayo con HP4284A y HP4285A (el equivalente es aceptable)
    • 0-8.2μH ((7.95MHz) 10-82μH ((2.52MHz) 100-1200μH ((1KHz)
  2. Toerencia de la inductancia
    • SDR0302 1,0-470μH ± 20% (M)
    • El SDR 0403 1,0-27μH±20% ((M) 33-470μH±10% ((K)
    • SDR0503 1,0-2,7μH±20% ((M) 33-1000μH±10(K)
    • SDR0504 1,0-27μH±20% ((M) 33-47μH±15% ((L) 56-1000μH±10% ((K)
    • SDR0703 10-47μH±20% ((M) 56-470μH±10% ((K)
    • El DEG 0705 10-470μH±20% (M)
    • SDR1004 10-47μH±20% ((M) 56-560μH±10% ((K)
    • SDR1005 10-39μH±20% ((M) 47-820μH±10% ((K)
    • SDR1008 10-82μH±20% ((M) 100-1200μH±10% ((K)
  3. DCR: GW813 o QuadTech 1880 Millohmmetro
  4. El IDC Max se reduce en un 10% respecto a su valor inicial
Inductor de potencia SMD de alta temperatura serie SDR para PDA y programadores de memoria flash

Nota:Las especificaciones del producto pueden ser personalizadas.

Preguntas frecuentes
P: ¿Cuál es el rango de inductancia y la corriente nominal de la serie SDR?

A: ¿Qué quieres decir?La serie SDR cubre un rango de inductancia de1.0 μH a 1200 μH, con corriente nominal de hasta4.5AEl amplio rango de inductancia y la alta capacidad de corriente lo hacen adecuado para varios convertidores CC-DC y aplicaciones de gestión de energía de dispositivos portátiles.

P: ¿Cuáles son las ventajas y desventajas de la estructura sin blindaje en comparación con la estructura blindada?

A: ¿Qué quieres decir?Los inductores sin blindaje utilizan una estructura de circuito magnético abierto.menor costo,tamaño más pequeño, y en generalmayor corriente de saturaciónLa desventaja es un mayor flujo de fugas, que puede causar EMI a los circuitos sensibles cercanos.la estructura sin blindaje es una opción más rentable.

P: ¿Cuáles son las ventajas del diseño plano?

A: ¿Qué quieres decir?El diseño de la parte superior plana garantiza una succión estable de la boquilla y un posicionamiento preciso durante la colocación automatizada, mejorando la eficiencia y el rendimiento de la producción SMT.La superficie plana también facilita el reconocimiento del sistema de inspección visual, por lo que es adecuado para líneas de producción automatizadas de alta velocidad.
