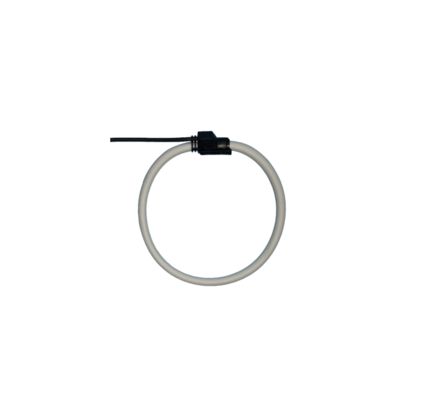

Bobina de Rogowski de alta precisión con rango de 1A a 500kA y linealidad de ±0.2% para una medición precisa de corriente alterna

Linealidad
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Rango actual: 1a a 500ka
Exactitud: <0.5% (calibrado)
Linealidad: ± 0.2% de la lectura
Ancho de banda: 1Hz a 100kHz (-3dB)
Temperatura de funcionamiento: -40 ° C a +80 ° C
Resaltar:

1A a 500kA Rango de bobina Rogowski

,

< 0

,

5% Precisión bobina de Rogowski
Información básica
Lugar de origen: PORCELANA
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: SRC Data hoje de datos Flex Rogowski Coil
Documento: SRC datasheet Flex Rogowski...l_.pdf
Pago y Envío Términos
Tiempo de entrega: 2 ~ 8 semanas
Condiciones de pago: L/C, T/T
Descripción de producto
bobina de Rogowski flexible de alta sensibilidad para medición avanzada de corriente de CA
Descubra nuestra bobina de Rogowski flexible de alta sensibilidad (serie SRC), un transductor de corriente flexible avanzado para la medición precisa de corriente de CA de 1A a 500kA.,Ideal para el monitoreo de potencia, análisis de armónicos y medición de ondulaciones de CC.
Principales características y beneficios
  • Alta precisión y amplio rango dinámico:Alcanza una medición precisa de corriente de CA de 1A a 100kA (hasta 500kA máximo) con una excelente linealidad de ± 0,2%.
  • Ultraflexible y no intrusivo:Nuestro transductor de corriente flexible se envuelve fácilmente alrededor de conductores grandes, torpes o fijos (barras de bus, cables) en espacios confinados.Su sección de bobina delgada de 12 mm y su diseño ligero hacen que la instalación sea sencilla con ataduras de cable.
  • Es intrínsecamente seguro y robusto:A diferencia de las TC tradicionales, no hay peligro de un circuito secundario abierto. No se satura, incluso con excesos masivos de corriente o cortocircuitos.Calificados para la categoría III 1000 V / CAT IV 600 V y diseñados para entornos exigentes.
  • Rendimiento de banda ancha:Con un ancho de banda amplio de 1Hz a 100kHz (-3dB), es perfecto para analizar armónicos, transitorios y medición de ondulaciones de CC en aplicaciones como sistemas de carga de baterías.
  • Protección integrada:Un escudo interno asegura mediciones estables al rechazar la interferencia de campos magnéticos externos, mejorando la precisión incluso en corrientes primarias bajas.
  • Compatibilidad de conexión:Esta bobina Rogowski puede conectarse directamente a nuestros medidores DIN-RAIL y panel sin un integrador de bobina Rogowski externo, simplificando la configuración de su sistema.
Especificaciones técnicas (serie SRC)
Parámetro SRC-50, también conocido como SRC-50 SRC-100: el tipo de producto Se aplicará el procedimiento siguiente:
Duración de la bobina 180 mm Cubiertas de longitud media superior a 5 mm
Tamaño de la ventana (diámetro B) 50 mm 100 mm de una longitud igual o superior a 150 mm
Resistencia de la bobina 255 Ω (± 10%) 375 Ω (± 10%) 540 Ω (± 10%)
Relación de salida (@ 50Hz) Calibrado: 333 mV/kA
No calibrado: 360 mV/kA		 Calibrado: 333 mV/kA
No calibrado: 360 mV/kA		 Calibrado: 333 mV/kA
No calibrado: 360 mV/kA
Precisión (@ 25°C) Calibrado: < 0,5%
No calibrado: < 5%		 Calibrado: < 0,5%
No calibrado: < 5%		 Calibrado: < 0,5%
No calibrado: < 5%
Max. Corriente medible 500 kA 500 kA 500 kA
Ancho de banda 1 Hz - 100 kHz (-3 dB) 1 Hz - 100 kHz (-3 dB) 1 Hz - 100 kHz (-3 dB)
Error de fase ≤ 0,5° ≤ 0,5° ≤ 0,5°
Duración del cable de plomo 2 metros (estándar, personalizable hasta 20 m) 2 metros (estándar, personalizable hasta 20 m) 2 metros (estándar, personalizable hasta 20 m)
Temperatura de funcionamiento -40 °C a +80 °C -40 °C a +80 °C -40 °C a +80 °C
Especificaciones generales
  • Linealidad: ±0,2% de la lectura

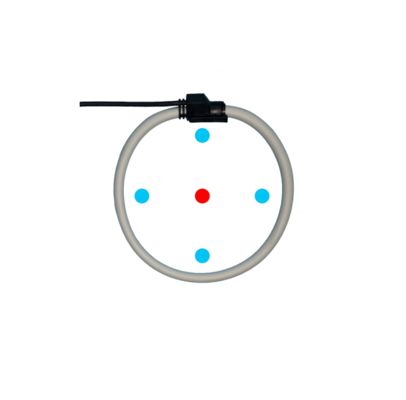

  • Error de posición: ± 1% como máximo
  • Drift cero (salida en OA): ≤ 0,05 mV
  • Normas de seguridad: Marcado CE, cumple con la norma EN 61010-1:2010 (LVD) y la norma EN 61326-1:2013 (EMC)
  • Voltado de aislamiento: bobina: 2000V; cable de señal: 1000V
  • Material: caucho termoplástico ignífugo (UL 94 V-0)
Aplicaciones típicas
  • Analisadores de calidad de la energía y dispositivos de medición de corriente de CA
  • Sistemas de gestión de la energía y monitoreo de la energía
  • Análisis de armónicos y transitorios
  • Medición de la onda de corriente continua en sistemas de baterías y UPS
  • Instrumentación de laboratorio y medidores portátiles
  • Monitorización de corriente del accionamiento del motor y del accionamiento de frecuencia variable (VFD)
¿Por qué elegirnos?
Como exportador profesional de componentes electrónicos, garantizamos la calidad del producto, proporcionamos soporte técnico y garantizamos un envío mundial confiable.Póngase en contacto con nosotros hoy mismo para obtener una oferta competitiva y una hoja de datos.
