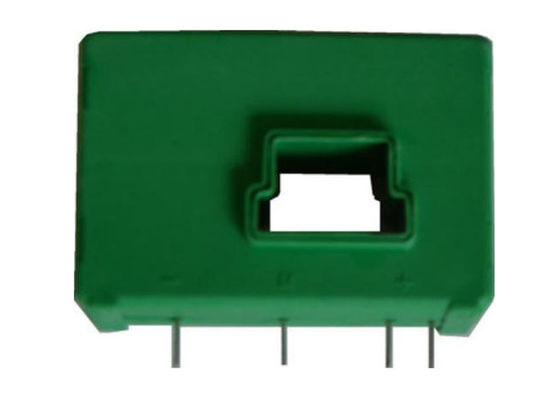

Sensor de effecto hall del transductor actual de la serie de HBC-LTA para la supervisión actual de UPS y de SMPS con hasta la entrada 300A
DATOS ELÉCTRICOS:
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| Corriente de entrada clasificada | 100 | 200 | 300 | A |
| Pruebe la gama actual | 200 (±18V, 20Ω) | 400 (±18V, 30Ω) | 600 (±18V, 20Ω) | A |
| Da vuelta al ratio | 1:2000 | 1:2000 | 1:3000 | |
| Pruebe la resistencia with±12V | @±100Amax 80 (máximo) | @±200Amax 80 (máximo) | @±300Amax 76 (máximo) | Ω |
| @±200Amax 25 (máximo) | @±400Amax 20 (máximo) | @±600Amax 22 (máximo) | Ω | |
| with±15V | @±100Amax 110 (máximo) | @±200Amax 120 (máximo) | @±300Amax 100 (máximo) | Ω |
| @±200Amax 40 (máximo) | @±400Amax 30 (máximo) | @±600Amax 36 (máximo) | Ω | |
| Corriente de salida nominal | el 50±0.5% | el 100±0.5% | el 100±0.5% | mA |
| Voltaje de fuente | ±12~±18 | V | ||
| Corriente del consumo | ≤±20 | mA | ||
| Cero corriente compensada | ≤±0.2 | mA | ||
| Deriva actual compensada | -40℃~85℃, ≤±0.5 | mA | ||
| Tiempo de respuesta | <1 | µs | ||
| Linearidades | ≤±0.2 | %FS | ||
| Voltaje del aislamiento | 50HZ, 1min, 6 | Kilovoltio | ||
| di/dt | >100 | A/μs | ||
| Ancho de banda (- 3dB) | DC… 100 | Kilociclo | ||
| Resistencia de la bobina del Sec | 21 | 21 | 32 | Ω |
| Temperatura de funcionamiento | -40~+85 | ℃ | ||
| Temperatura de almacenamiento | -40~+105 | ℃ | ||
Atención:
Características:
Usos:
Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
