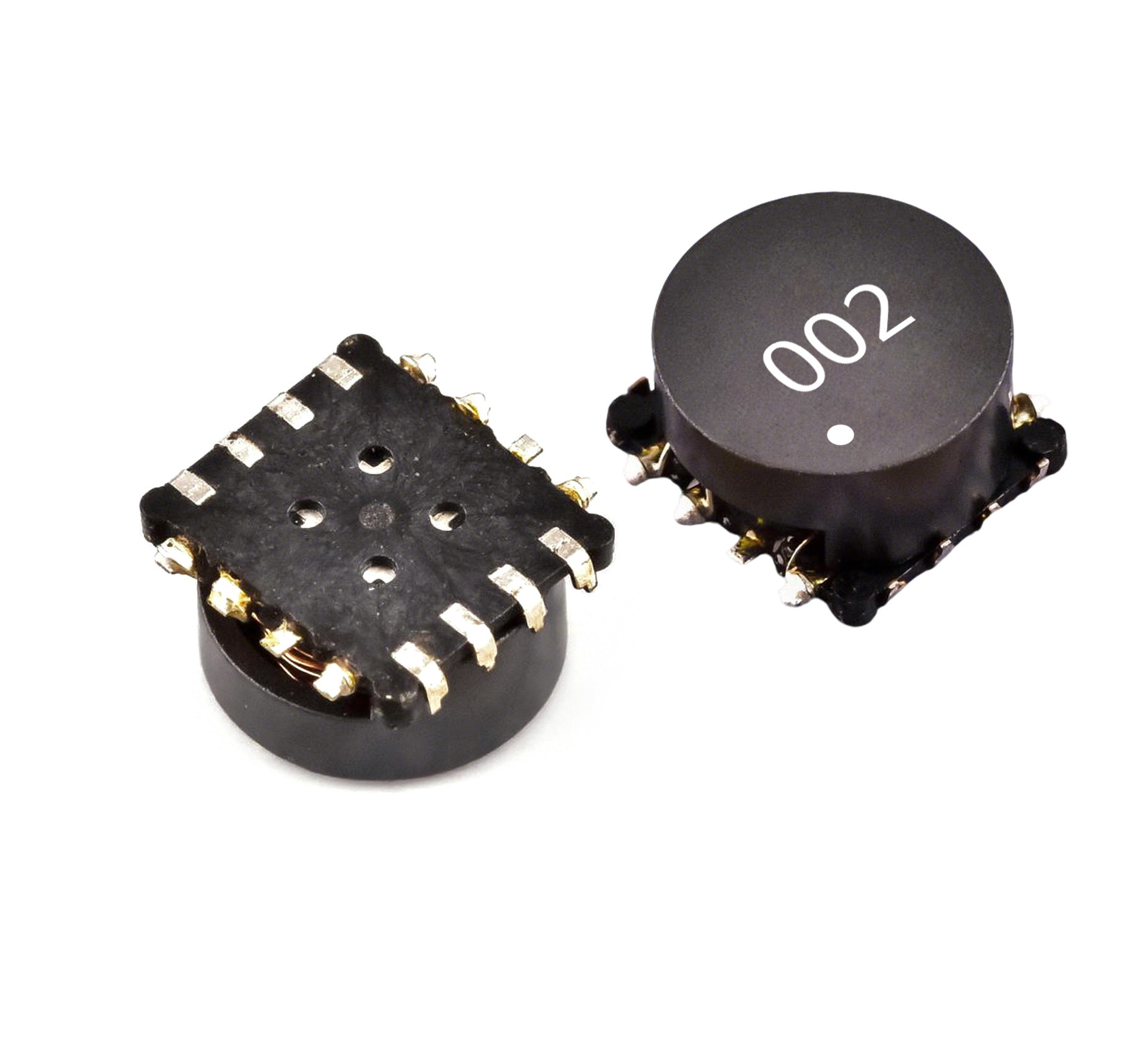

Transformador de carga del condensador de fotoflash Serie SDRS

Diseñado para la transferencia rápida de energía en sistemas de fotoflash compactos, la serie SDRS5630T ofrece carga de condensadores de alta eficiencia con relaciones de vueltas de hasta 1:25. Su diseño de bajo perfil y la inductancia de fuga minimizada aseguran un rendimiento estable en rangos de temperatura industrial (-20°C a +110°C). Optimizados para montaje en superficie (SMD), estos transformadores cuentan con aislamiento reforzado (tensión de resistencia de 500Vrms) y bobinado de precisión para la entrega consistente de energía de pulso en aplicaciones con espacio limitado.

Características

• Perfil Ultra Bajo: Altura máxima de 5.8 mm para la optimización del espacio de la PCB.

• Inductancia de Fuga Minimizada: Mejora la eficiencia de la transferencia de energía.

• Temperatura de Funcionamiento Extendida: Fiabilidad de -20°C a +110°C.

• Montaje en Superficie (SMD): Compatibilidad con el montaje automatizado.

• Aislamiento de Alto Voltaje: Tensión de resistencia de 500Vrms.

• Embalaje en Cinta y Carrete: Producción optimizada (indicado como "Rolls Completion" en la hoja de datos).

  Características Eléctricas

  Número de Parte	Relación de Vueltas (Np:Ns)	Inductancia Primaria (µH) ±20%	Inductancia Secundaria (mH) Ref.	DCR Primario (mΩ)	DCR Secundario (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Nota: La hoja de datos enumera una entrada duplicada para SDRS5630T-004; la tabla refleja solo los modelos únicos.




  Características Físicas

  • Dimensiones: 5.6±0.2mm (Ancho) × 3.0mm máx. (Alto) × 5.8mm máx. (Largo).

  • Configuración de Terminales: Diseño de 8 pines (ver diagrama de bobinado: Pin 1-4 = Np, Pin 5-8 = Ns).

  • Montaje: Diseño de almohadillas optimizado para soldadura por reflujo SMD.




  Aplicaciones

  • Imágenes Digitales: Carga de condensadores de alta velocidad para unidades de flash de cámaras DSLR/compactas.

  • Iluminación Estroboscópica: Generación de pulsos de eficiencia energética en fotoflashes portátiles.

  • Sensores Industriales: Circuitos de disparo que requieren descarga rápida de alto voltaje.

  • Dispositivos Médicos: Sistemas de flash compactos para equipos endoscópicos/de diagnóstico.




  Cumplimiento y Embalaje

  • Materiales conformes con RoHS.

  • Embalaje estándar en cinta y carrete ("Rolls Completion").
