Transformador de potencia de alta frecuencia certificado AEC-Q200 con voltaje aislante de 4KVrms y huella SMD compacta para vehículos eléctricos e industria 4.0

5000
MOQ

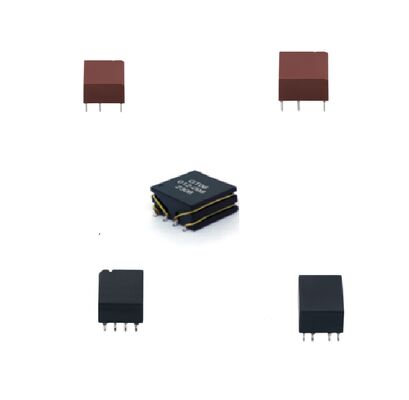

AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Transformador de alta frecuencia con encapsulado SMD compacto

,

Transformador de alta frecuencia AEC-Q200
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: GT06KXXA0
Documento: GT06KXXA0 _.pdf
Pago y Envío Términos
Tiempo de entrega: 2 ~ 8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Transformador de energía aislante de alto voltaje de grado automotriz para vehículos eléctricos y sistemas industriales 4.0
Diseñado para los entornos industriales y automotrices más exigentes,la serie GT06K es un transformador aislante de alto voltaje certificado AEC-Q200 que garantiza un rendimiento fiable en condiciones extremas, incluyendo amplios rangos de temperatura (-40°C a +125°C), vibración y salinidad. Con aislamiento reforzado conforme a la norma IEC 62368-1 y una distancia mínima de deslizamiento de 8 mm,Proporciona un aislamiento eléctrico robusto de hasta 4KVrms para aplicaciones críticas para la seguridadSu complejidad SMD y su diseño soldado en onda lo convierten en una opción ideal para vehículos eléctricos de próxima generación y sistemas de fabricación inteligentes que requieren una alta eficiencia, alta confiabilidad,y Industria 4.0 compatibilidad.
Especificaciones clave
Opciones de relación de giros Configuraciones múltiples de 1:1 a 8:3 (por ejemplo, 1:1, 1:2, 2:1, 3:4, 3:5, 3:8, 4.3, 8:3, 8:9, 1:1.7)
Inductancia (Pin 1-3) 538 μH o 680 μH (± 35%) medidos a 100 kHz, 100 mVrms
Inductancia de fugas 0.6μH a 2,0μH máximo (primario con cortocircuito secundario)
Capacidad (de primaria a secundaria) 15 pF a 30 pF como máximo
Resistencia de CC (primaria 1-3) 750 mΩ a 1500 mΩ máximo
Resistencia en CC (secondaria 6-4) 750 mΩ a 1500 mΩ máximo
Voltagem de aislamiento 4KVrms (550Vrms de funcionamiento continuo)
Deslizamiento y distancia libre ≥ 8 mm entre los devanados primarios y secundarios
Temperatura de funcionamiento y almacenamiento -40 °C a +125 °C
Certificación y conformidad Asignación de la autoridad competente
Clasificación MSL Nivel 1, vida útil en el suelo 0,5 años a ≤ 30°C / 60% RH
Perfil de soldadura Profil de soldadura por oleaje recomendado incluido con precalentamiento, aumento de la velocidad, temperatura máxima (250°C±3°C) y pautas de reducción de la velocidad
Aplicaciones
Sistemas de vehículos eléctricos:Cargadores integrados (OBC), sistemas de gestión de baterías (BMS), unidades de accionamiento eléctrico y convertidores CC-CC
Infraestructura de carga de vehículos eléctricos:Modulos de alimentación de CA/CC en estaciones de carga y cajas de pared
Automatización industrial y industria 4.0:Motor, servocontroladores, PLC y sistemas de control de movimiento de alta precisión
Energía renovable:Inversores fotovoltaicos, sistemas de almacenamiento de energía (ESS) y convertidores conectados a red
Telecomunicaciones y redes:Fuentes de alimentación aisladas para routers, switches y equipos PoE
Electrónica médica y ferroviaria:Etapas de alimentación aisladas de seguridad en las que se exige una alta fiabilidad y certificación
etiqueta:

Transformador de alta frecuencia certificado AEC-Q200

Transformador de potencia de voltaje aislante de 4KVrms

Transformador de aislamiento de huella SMD compacto
