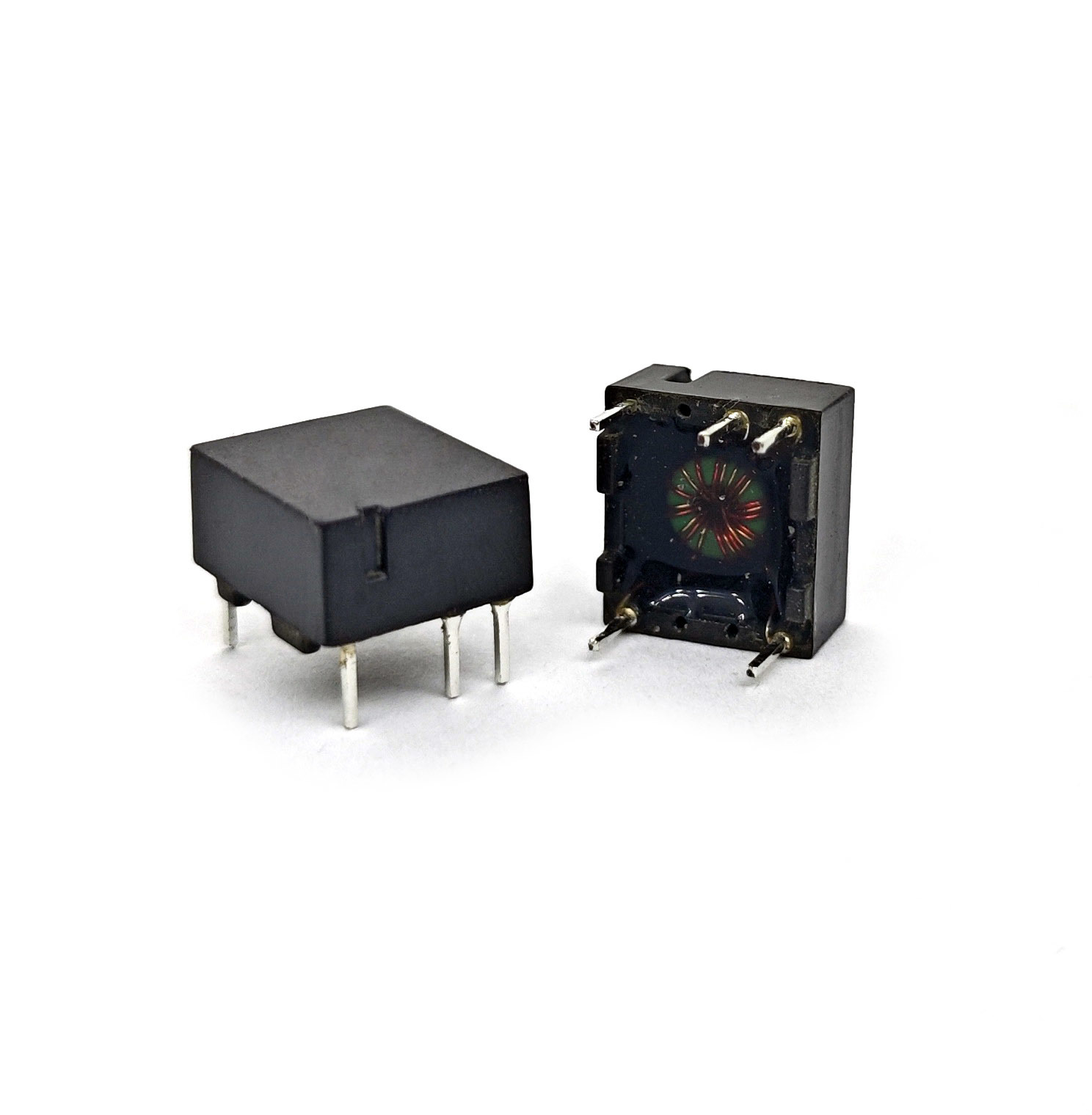

Transformador de alta frecuencia para accionamiento de puerta GT1011

Diseñado para el Rendimiento

El GT1011 es un transformador de accionamiento de alta frecuencia robusto, diseñado para el aislamiento crítico y la transferencia de señal en sistemas modernos de conversión de energía. Su precisa relación de vueltas 1:1 entre los devanados (3-4):(5-8) asegura una transmisión precisa de pulsos sin escalado de voltaje. Con una inductancia mínima de ‌200µH @ 100kHz‌ (todos los devanados primarios/secundarios) y una inductancia de fuga ultrabaja (‌Lk ≤1µH máx‌), mantiene la integridad de la señal a altas frecuencias de conmutación.

Construido para la Fiabilidad

• ‌Aislamiento Hi-Pot de 5.000V DC‌ entre Pin 3-5 (1mA, 60s)
• Resistencia DC extremadamente baja (‌DCR ≤0.16Ω máx‌ por devanado) minimiza la pérdida de energía
• Temperatura de funcionamiento de grado industrial: ‌-40°C a +75°C‌ (incluyendo el aumento de temperatura propio)
• Tolerancia de temperatura de almacenamiento: ‌hasta +85°C‌
• Construcción robusta para entornos hostiles

Aplicaciones Clave

• ‌Fuentes de Alimentación Conmutadas‌: Aislamiento de controladores MOSFET/IGBT en convertidores AC-DC/DC-DC
• ‌Energía Renovable‌: Acoplamiento de señal de puerta en inversores solares y sistemas de carga de vehículos eléctricos
• ‌Control de Motores‌: Transmisión PWM segura para variadores de frecuencia (VFD) industriales y servomotores
• ‌Topologías de Puente‌: Prevención de cortocircuitos en convertidores resonantes LLC (medio/puente completo)

SOBRE NOSOTROS:

Shinhom Enterprise fue fundada en Xi'an, China, con 37 años de experiencia en el diseño y fabricación de transformadores y componentes de bobinas.
¡Alta calidad, bajo costo y el mejor servicio son lo que más perseguimos!
Mientras tanto, también se obtuvo la certificación ISO 9001 por el sistema SGS.
Shinhom se dedica a seguir siendo un especialista en el diseño y la fabricación de transformadores de alto rendimiento, inductores de potencia, bobinas de choque y fuentes de alimentación para compradores de todo el mundo.
