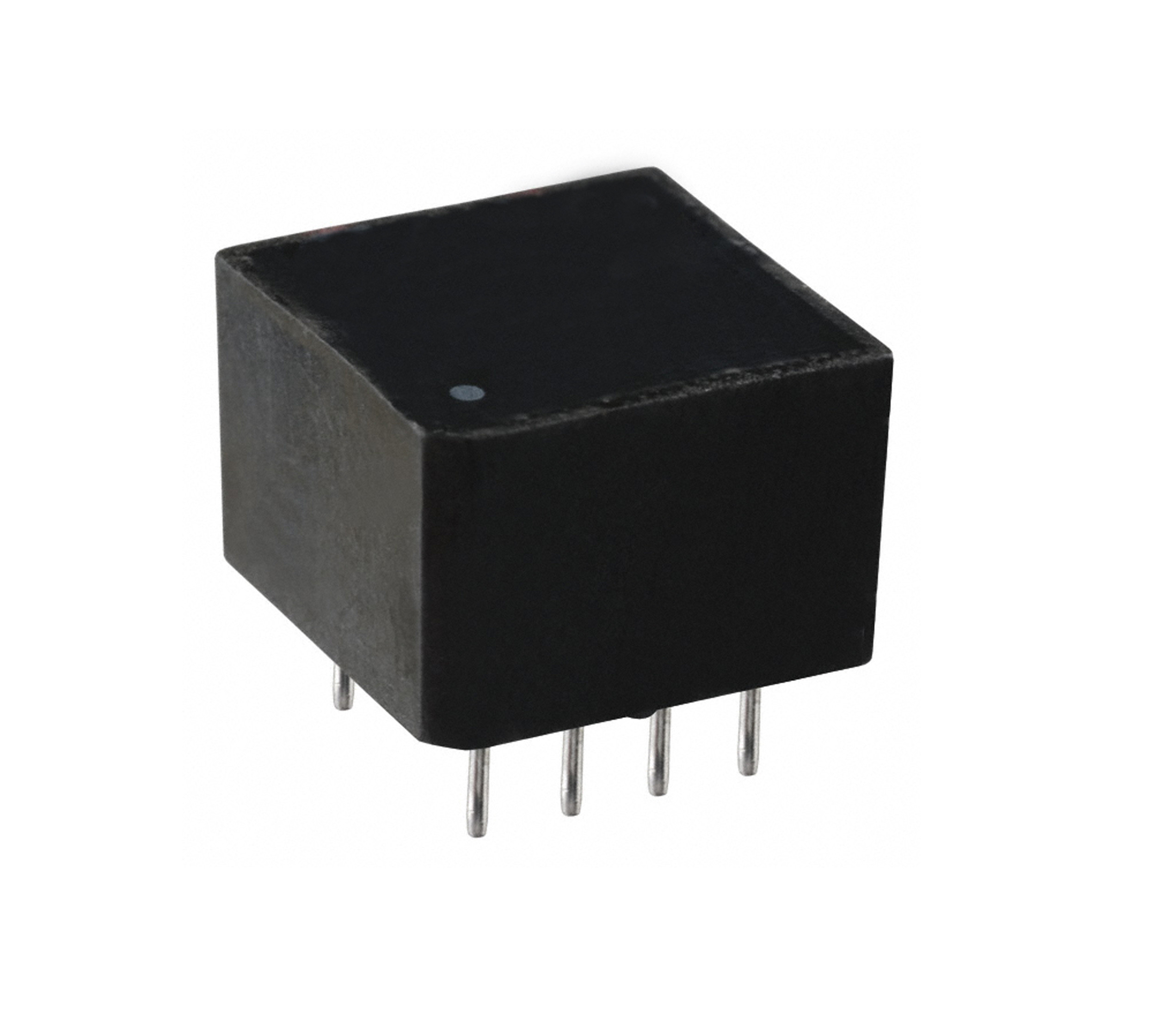

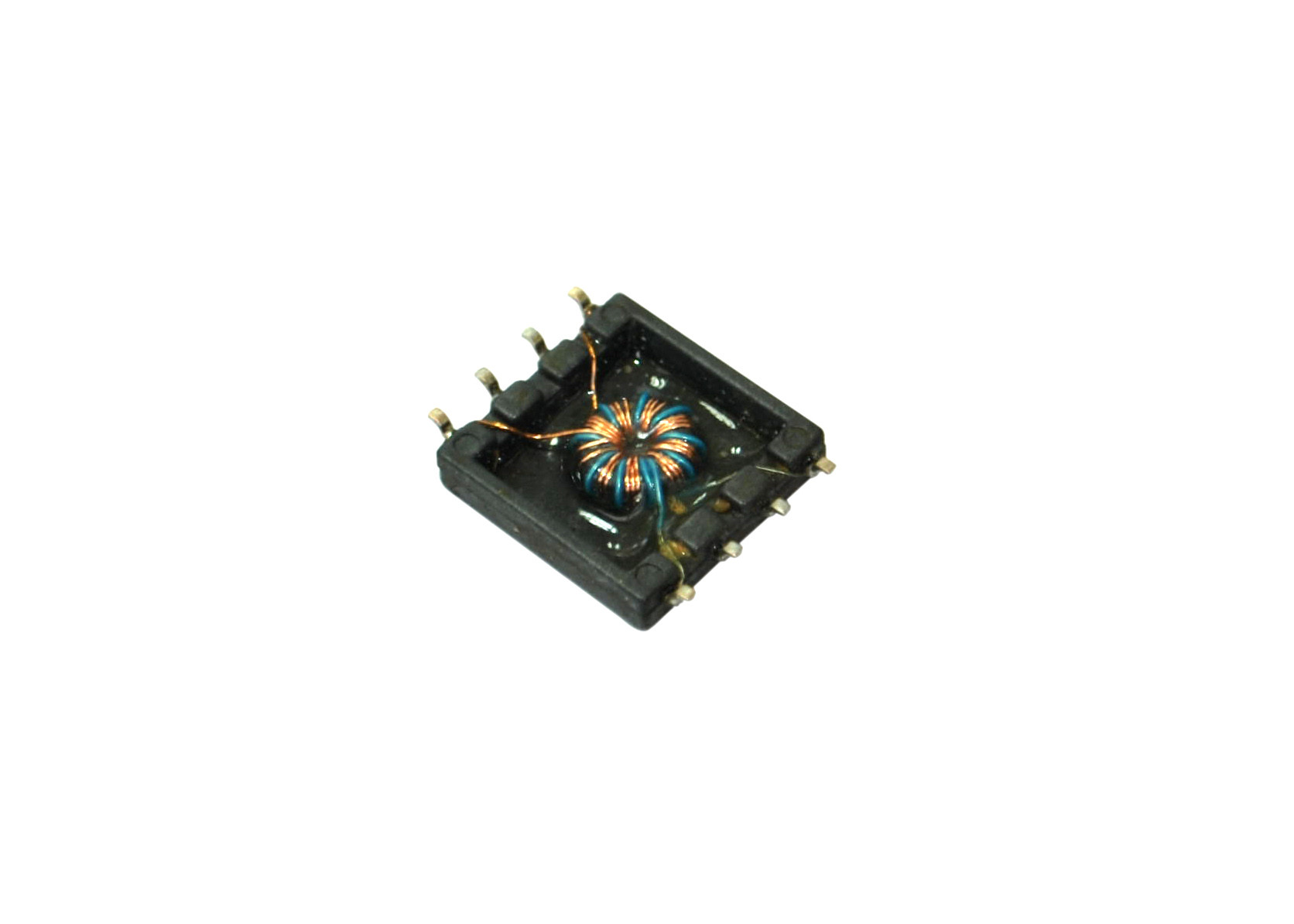

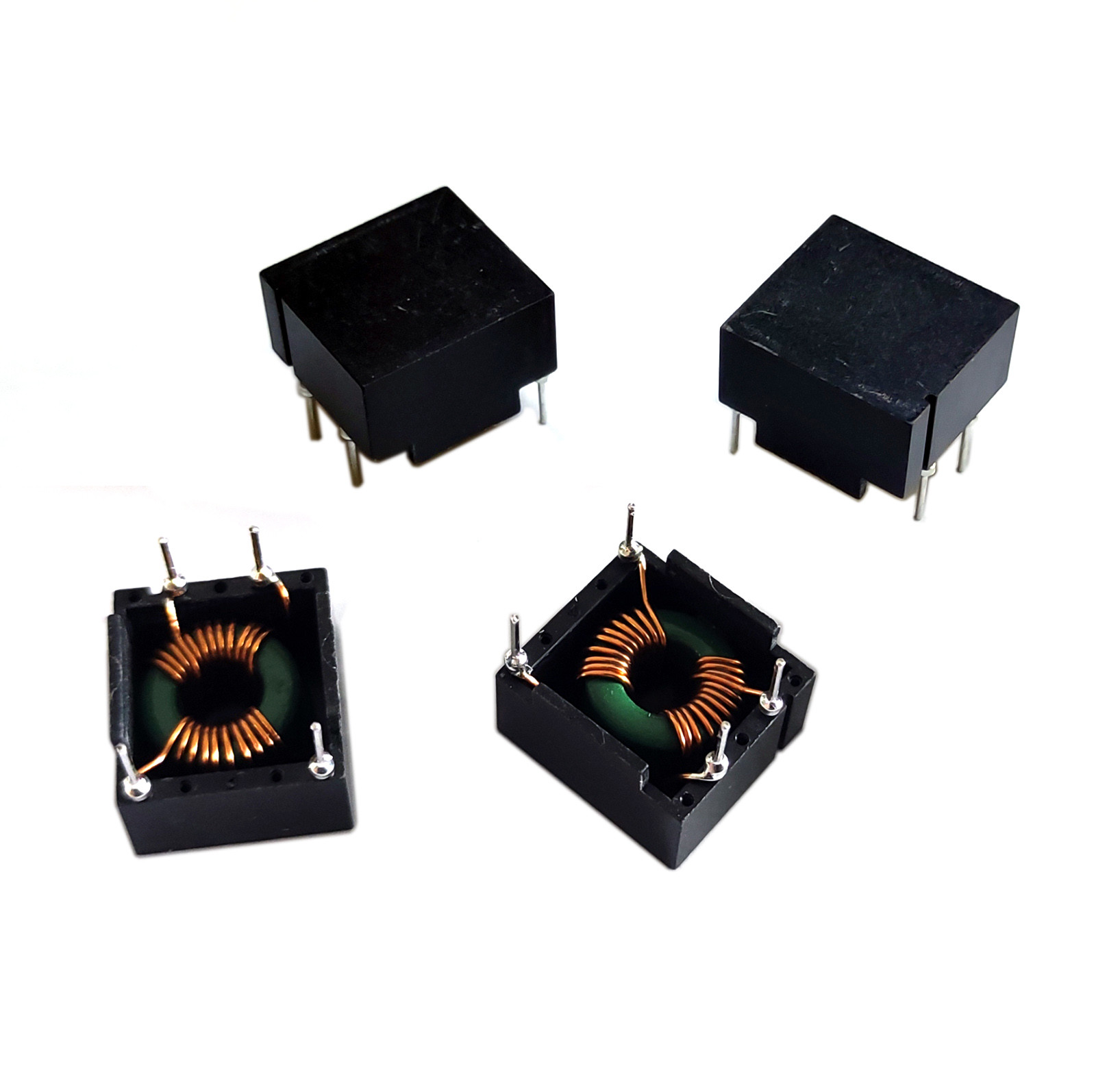

Alto transformador del pulso del aislamiento 2KV para la ignición de la hornilla

Alto transformador del aislamiento, transformador de alta frecuencia del pulso de la señal

Principio de funcionamiento de transformador del transformador A del pulso que utiliza la propiedad de la saturación magnética de la base para convertir el voltaje de la onda sinusoidal de la entrada en un voltaje de salida estrecho del pulso. Puede ser utilizado para la ignición de la hornilla, el disparador del tiristor, el etc.

Características:

• . Encapsulado completamente
• . Inductancia de la salida, capacitancia de la bobina, y D.C. Resistance bajos
• . Perfil bajo
• . Pérdida de inserción baja
• . Gama de frecuencia 10 kilociclos a 500 megaciclos
• .RoHS obediente
• . Todas las especificaciones conforme a cambio sin previo aviso.

Especificación eléctrica:

• Ratio de las vueltas: N1: N2=1: el 1.2±5%
• Inductancia (1-5): 220uH+35%/-25%@10KHz, 0.1V
• Inductancia (9-7): 320uH+35%/-25%@10KHz, 0.1V
• DCR (1-5): 30mΩ máximo
• DCR (9-7): 35mΩ máximo
• Hola-pote: 2.0KVac, 2mA, 60S N1 al N2
• Temperatura de funcionamiento: 0℃ a +85℃
• Temperatura de almacenamiento: -40℃ a +85℃
