Name: PWB que monta el sensor actual de effecto hall, sensor de effecto hall de poca intensidad
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC-X
Availability: InStock

PWB que monta el sensor actual de effecto hall, sensor de effecto hall de poca intensidad

negociación

MOQ

negotiable

Precio

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Voltaje de fuente: ±15V el ±5%

nominal de entrada: 0A ~ 50A

nominal de salida: 10mA el ±0.5%, 25mA los ±0.5%,

Instalación: Montaje del PWB

Corriente compensada: ≤±0.25mA

Personalizado: Sí

Resaltar:

sensor de effecto hall de la corriente basada

sensor actual linear de effecto hall

Información básica

Lugar de origen: China

Nombre de la marca: Shinhom

Certificación: RoHS

Número de modelo: HBC-X

Pago y Envío Términos

Detalles de empaquetado: caja de cartón

Tiempo de entrega: 4~8 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 1000000/Month

Galería

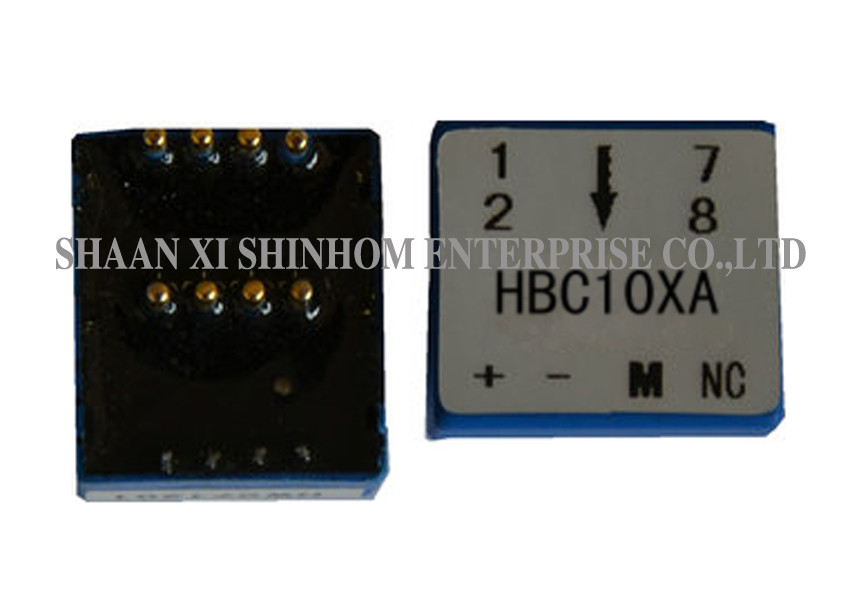

PWB que monta el sensor actual de effecto hall, sensor de effecto hall de poca intensidad

Descripción de producto

El sensor de effecto hall del transductor actual de la serie de HBC-X con 0 a la entrada 50A, pega la vivienda con epóxido encapsulada

Sensor del Hall Effect de la serie de HBC-X

Característica

* circuito cerrado

* voltaje de fuente: DC±15V el ±5%
* medida de corrientes capaz: DC, CA, pulso con el aislamiento galvánico entre el circuito primario y el circuito secundario.

Ventajas

* instalación fácil

* puede ser modificado para requisitos particulares
* alta exactitud

* linearidades muy buenas
* tiempo de respuesta optimizado, ningunas pérdidas de inserción

* bajo consumo de energía
* deriva de la baja temperatura

* alta inmunidad a interferencia externa

Usos

* usos del inversor

* impulsión de la variable-velocidad de AC/DC
* sistemas de alimentación ininterrumpida (UPS)

* fuentes de alimentación cambiadas del modo (SMPS)
* usos fotovoltaicos de la corriente de (PV)

* medida de la caja del combinador de New Energy
* uso del Por-alambre de Automible

* detección actual del equipo de carga del vehículo eléctrico
* medida electromágnetica de la corriente del calentador de agua de la conversión de frecuencia del aparato electrodoméstico

DATOS ELÉCTRICOS:

	HBC10XA	HBC20XA	HBC30XA	HBC50XA
Corriente de entrada clasificada	10	20	30	50	A
Pruebe la gama actual	20	40	60	100	A
Da vuelta al ratio	1000	1000	1500	2500	T
Resistencia de la bobina del Sec	60	60	100	150	Ω
Corriente de salida nominal	el 10±0.5%	el 20±0.5%	el 20±0.5%	el 20±0.5%	mA
Voltaje de fuente	el ±15±5%				V
Corriente compensada	≤±0.25				mA
Deriva actual compensada	-40~+85℃ ≤±0.5				mA
Linearidades	≤±0.2				%FS
Clase	≤±0.7				%
di/dt	>50				A/ΜS
Tiempo de respuesta	<1				µS
Ancho de banda	DC~200				Kilociclo
Voltaje del aislamiento	2,5				Kilovoltio
Temperatura de funcionamiento	-40~+85				℃
Temperatura de almacenamiento	-40~+105				℃

Vueltas	Vueltas ratio	Corriente de entrada clasificada IPN [A]	Voltaje de la salida nominal VOUT [V]	DCR del Pri [mΩ]	Inductancia del Pri [uH]
Monofásico	1	±10 (±20, ±30, ±50)	2.5±0.625	0,05	0,025
	2	±5 (±10, ±15, ±25)	2.5±0.625	0,20	0,1
	4	±2.5 (±5, ±7.5, ±12.5)	2.5±0.625	1,00	0,4
trifásico	1	±10 (±20, ±30)	2.5±0.625	0,05	0,025

PWB que monta el sensor actual de effecto hall, sensor de effecto hall de poca intensidad 0

Notas: Las especificaciones de producto pueden ser modificadas para requisitos particulares
