Caracteristicas

Especificaciones

Número de modelo: Tipo EE/EF

Tipo: Magnético blando

Nombre del producto: Operando en núcleo de ferrita magnético suave Mn-Zn de alta frecuencia

Material: Núcleo de ferrita mn-zn

Solicitud: Imán industrial, productos electrónicos

Personalizado: Personalizado

Resaltar:

Núcleos de ferrita EE EF de baja pérdida

Núcleos de ferrita de Manganeso-Zinc de alta frecuencia

Núcleos de ferrita para transformadores e inductores

Información básica

Lugar de origen: Porcelana

Nombre de la marca: Shinhom

Certificación: RoHS

Número de modelo: EE

Pago y Envío Términos

Detalles de empaquetado: Caja de cartón

Tiempo de entrega: Entre 4 y 8 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 100000/mes

Galería

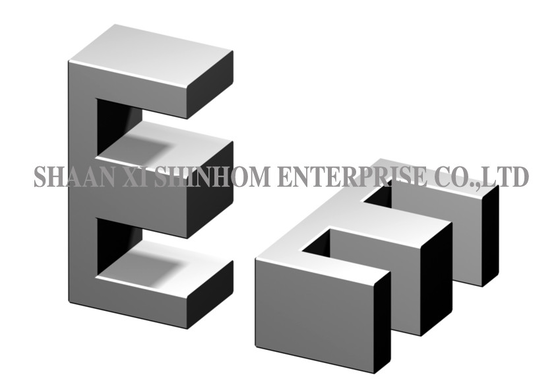

Núcleos de Ferrita Tipo EE/EF Material de Manganeso-Zinc de Baja Pérdida y Alta Frecuencia para Transformadores e Inductores

Descripción de producto

El núcleo de ferrita tipo EE/EF se fabrica con material de manganeso-zinc (Mn-Zn). Ofrece bajas pérdidas y características de alta frecuencia, diseñado específicamente para aplicaciones de transformadores e inductores. El producto ofrece alta densidad de flujo de saturación, amplio rango de inductancia, alta capacidad de corriente y bajo flujo de fuga. La baja DCR reduce eficazmente la pérdida de potencia. Un buen control de ruido garantiza un funcionamiento estable del sistema. El tamaño compacto ofrece una alta salida de corriente con un excelente rendimiento de estrangulamiento. Hay múltiples grados de material disponibles para cumplir con diferentes requisitos de frecuencia. Se utiliza ampliamente en transformadores, calentamiento por inducción, soldadores de inversor, fuentes de alimentación de galvanoplastia y generadores de ozono.

Características

Material de alta saturación, bajo costo y alta eficiencia
amplio rango de inductancia, alta capacidad de corriente, baja fuga magnética
baja resistencia de CC, buen control de ruido debido a la construcción toroidal
Características: Pequeño volumen, gran salida de corriente, excelente rendimiento de estrangulamiento de corriente.
Varios materiales disponibles para cumplir con diferentes requisitos de frecuencia

Aplicaciones

Transformadores
Equipos de calentamiento por inducción
Soldadores de inversor
Fuentes de alimentación de galvanoplastia
Generadores de ozono
Fuentes de alimentación conmutadas
Inductores de corrección del factor de potencia (PFC)
Inductores de filtro

Rango de núcleos:

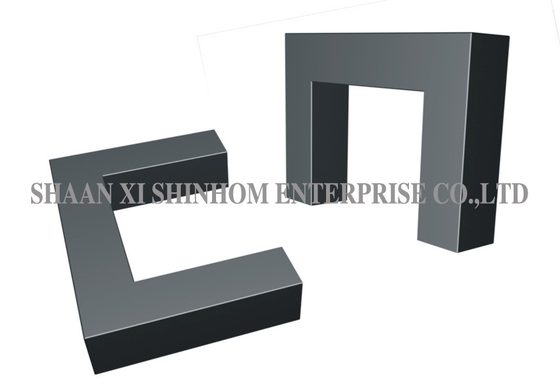

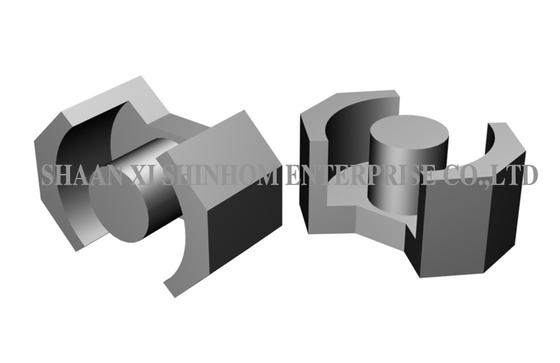

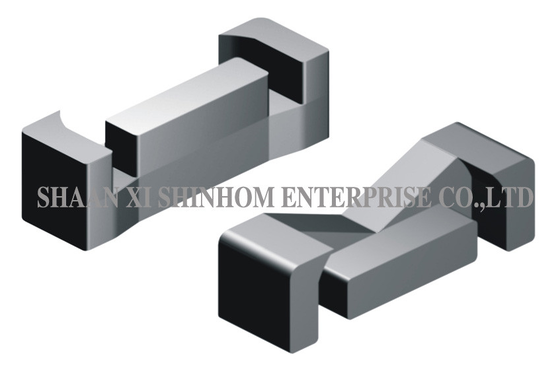

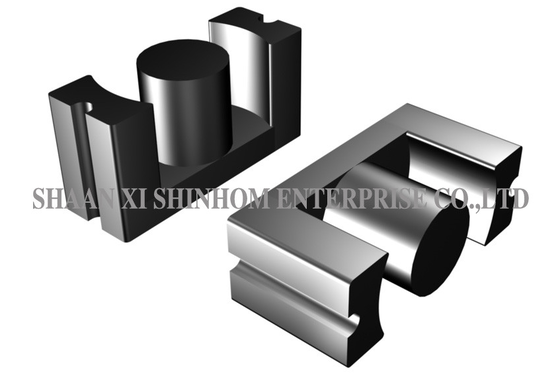

Núcleos EI, Núcleos EE/EF, Núcleos EER/ETD, Núcleos UU, Núcleos UYF, Núcleos EP, Núcleos RM, Núcleos PM, Núcleos PQ, Núcleos ET/FT, Núcleos T

TIPO	Dimensión (mm)
TIPO	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min	4.85±0.25	4.85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

Núcleos de Ferrita Tipo EE/EF Material de Manganeso-Zinc de Baja Pérdida y Alta Frecuencia para Transformadores e Inductores

Preguntas frecuentes

P: ¿Cuál es la diferencia entre los núcleos tipo EE y tipo EF?

R: Los núcleos tipo EE tienen patas laterales simétricas con una sección transversal de pata central cuadrada o redonda. Ofrecen buena simetría magnética y son adecuados para transformadores e inductores convencionales. Los núcleos tipo EF (Económicos Planos) son diseños planos y rentables con dimensiones más compactas, adecuados para montaje en PCB de alta densidad y aplicaciones de bajo perfil.

P: ¿Cuáles son las características de la ferrita de manganeso-zinc (Mn-Zn) en comparación con la de níquel-zinc (Ni-Zn)?

R: La ferrita de manganeso-zinc ofrece alta permeabilidad, alta densidad de flujo de saturación y bajo costo, adecuada para aplicaciones de transformadores e inductores de alta potencia de frecuencia baja a media (≤1MHz). La ferrita de níquel-zinc ofrece alta resistividad, adecuada para aplicaciones de supresión de EMI y RF de alta frecuencia (>1MHz). La selección debe basarse en la frecuencia de operación.

P: ¿Qué series de núcleos están disponibles para este producto?

R: Hay múltiples series de núcleos disponibles, incluyendo EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT y T. Estas cubren aplicaciones desde transformadores de señal hasta fuentes de alimentación conmutadas de alta potencia.
